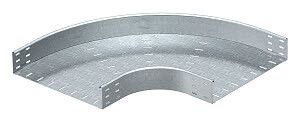

Угловая секция 90° 85x500 (RB 90 850 FS) | 7001835 OBO Bettermann

Угловая секция для кабельного лотка 90 градусов 85x500 мм от OBO BETTERMANN (артикул rb 90 850 fs, 7001835) предназначена для изменения направления трассы кабельных систем на 90°, сохраняя целостность и доступность проводов. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, цехах и энергообъектах.

Назначение и область применения

Эта угловая секция используется для создания поворотов в кабельных лотках с высотой боковой стенки 85 мм. Применяется там, где требуется изменить направление трассы под прямым углом - например, при переходе с горизонтальной поверхности на вертикальную, вокруг колонн, перегородок или оборудования. Особенно актуальна в условиях, требующих жесткой фиксации и долговечности: заводские линии, распределительные пункты, АЭС и другие объекты с повышенными требованиями к надежности.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный и предсказуемый изгиб трассы
• Высота: 85 мм - совместима с лотками того же размера
• Ширина: 500 мм - позволяет прокладывать значительное количество кабелей
• Материал: оцинкованная сталь - устойчивость к коррозии и механическим нагрузкам
• Покрытие: горячее цинкование - более прочное и долговечное, чем электрохимическое
• Толщина материала: 1 мм - достаточна для жесткости при сохранении легкости
• Внутренний радиус: 150 мм - минимизирует риск повреждения кабелей при прокладке
• Перфорация в основании: да - упрощает крепление к опорным поверхностям болтами или заклепками
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка
• Тип по классификации: RB 90 850 FS

Совместимость и монтаж

Секция совместима исключительно с кабельными лотками высотой 85 мм, произведенными по аналогичному стандарту. Для сборки необходимо использовать соответствующие крепежи (болты, шайбы, гайки) и соединители, подходящие для системы OBO BETTERMANN. Монтаж выполняется на ровную, несущую поверхность - потолок, стену или металлическую раму. Перфорированное основание позволяет фиксировать секцию через каждые 30–50 см. Учитывайте внутренний радиус 150 мм: кабели с минимальным допустимым радиусом изгиба менее 150 мм не должны проходить через этот элемент без дополнительной защиты.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение на ядерных объектах
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023) - соответствие требованиям законодательства РФ
• Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных систем

Преимущества

• Горячее цинкование гарантирует срок службы до 25 лет даже в агрессивных средах
• Жесткая форма с радиусом 150 мм снижает риск деформации и повреждения кабелей при укладке
• Перфорация ускоряет установку и обеспечивает равномерное распределение нагрузки
• Совместимость с серийной продукцией OBO BETTERMANN упрощает замену и модернизацию существующих трасс

Ограничения применения

• Не предназначен для использования в качестве прямого участка - только для поворотов
• Не поддерживает автоматическую компенсацию температурных расширений - требует учета зазоров в длинных трассах
• Не рекомендуется для кабелей с внешним диаметром более 30 мм без проверки радиуса изгиба конкретного типа
• Не имеет встроенных креплений - необходимы дополнительные элементы для фиксации

Примеры использования

• Подключение кабельного лотка к шкафу управления, расположенному ниже уровня трассы
• Обход колонны в производственном цехе с плотной компоновкой оборудования
• Переход между этажами в многоквартирном жилом комплексе с использованием вертикальных шахт
• Прокладка кабелей в помещениях АЭС, где требуется соответствие лицензии Росатома

Практические советы

• Перед монтажом проверьте, что все смежные лотки имеют одинаковую высоту (85 мм) и толщину стенки
• При использовании в местах с высокой вибрацией дополнительно зафиксируйте секцию двумя рядами крепежа
• Не используйте эту секцию для кабелей с жесткой броней - возможны трудности с протяжкой из-за малого внутреннего радиуса
• При необходимости увеличить радиус изгиба - комбинируйте с прямыми участками и другими угловыми элементами
• Артикулы rb 90 850 fs и 7001835 - идентичны; выбирайте тот, который есть в наличии у поставщика
