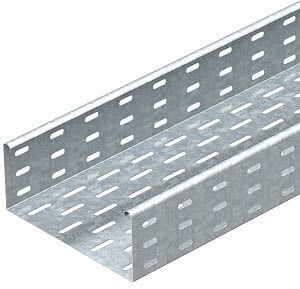

Кабельный листовой лоток перфорированный 85x500x3000 (MKS 850 FS) | 6057500 OBO Bettermann

Кабельный лоток листовой перфорированный 85x500x3000 сталь 1мм от OBO BETTERMANN (артикул 6057500, тип MKS 850 FS) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных объектах, где важна вентиляция, доступ к проводам и устойчивость к механическим воздействиям.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в помещениях и на открытых площадках: цехах, подстанциях, энергообъектах, транспортной инфраструктуре. Подходит для прокладки кабелей на конвейерах, в распределительных щитах, на технологических линиях. Благодаря перфорации обеспечивает естественную вентиляцию кабелей, снижает риск перегрева. Применяется там, где требуется частый осмотр, модификация или добавление кабелей.

Технические характеристики

• Габариты: 85 мм (высота борта) × 500 мм (ширина) × 3000 мм (длина)
• Толщина стали: 1 мм
• Материал: оцинкованная сталь - защищена от коррозии
• Полезное сечение: 42 300 мм2 - позволяет разместить значительную массу кабелей
• Покрытие: цинк - антикоррозийное, соответствует требованиям промышленного использования
• Огнестойкость: да - выдерживает температурные нагрузки без потери целостности
• Исполнение: с соединительным разъемом - обеспечивает быстрое и надежное стыкование между секциями
• Перфорация: боковые стенки и монтажная поверхность - для вентиляции и крепления к опорам

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 85 от OBO BETTERMANN: углы, переходники, кронштейны и крышки. Соединительный разъем позволяет собирать трассу без сварки - достаточно защелкнуть и закрепить болтами. Монтажная перфорация позволяет крепить лоток к стенам, потолкам или несущим конструкциям с шагом до 1,5 метра. Для установки используются стандартные крепежи M8–M10. Учитывайте посадочные размеры: ширина 500 мм требует свободного пространства для монтажа и обслуживания.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Соответствует ГОСТ Р 50571 и IEC 61537 - нормам для кабельных систем в промышленности
• Огнестойкость подтверждена испытаниями - не распространяет горение, сохраняет форму при нагреве

Преимущества

• Высокая жесткость благодаря толщине 1 мм и профилю 85 мм - выдерживает большие нагрузки без прогиба
• Перфорация с обеих сторон - удобство прокладки, диагностики и замены кабелей
• Цинковое покрытие - долговечность даже в условиях повышенной влажности
• Быстрая сборка - система с соединительными разъемами исключает необходимость сварки
• Подтвержденная сертификация - можно использовать в стратегически важных объектах

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя оцинкован, IP-защита не указана, не рекомендован для улиц без защиты
• Не подходит для мест с постоянным химическим воздействием (кислоты, щелочи) - цинк не устойчив к агрессивным средам
• Максимальная нагрузка рассчитана на кабели с суммарным весом до 150 кг/м - превышение вызывает деформацию
• Требуется минимум 100 мм зазора над лотком для установки крышек и обслуживания

Примеры использования

• Прокладка кабелей питания и управления на заводе по производству металлоконструкций
• Кабельная трасса в подземном распределительном пункте теплосети
• Фиксация сигнальных и контрольных кабелей на автоматизированной линии упаковки
• Установка в цехах АЭС и других объектах с лицензией Росатома

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1,2 м - предотвращает провисание
• Для длинных трасс (более 10 м) предусмотрите компенсаторы - из-за термического расширения сталь может деформироваться
• При необходимости - можно заказать крышку (совместима с MKS 85) для защиты от пыли и случайного контакта
• Проверьте соответствие диаметра кабелей полезному сечению 42 300 мм2 - перегрузка снижает теплоотвод
• Артикул 6057500 - это именно лоток 3000 мм; для других длин используйте другие артикулы серии MKS 850 FS
