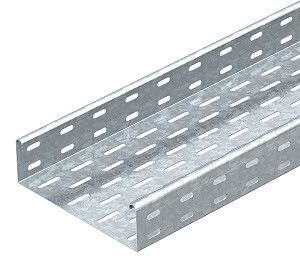

Кабельный листовой лоток перфорированный 60x400x3000 (MKS 640 FS) | 6055400 OBO Bettermann

Кабельный листовой лоток перфорированный 60x400x3000 мм сталь 1 мм от OBO BETTERMANN - это надёжная система для прокладки силовых и слаботочных кабелей в промышленных помещениях. Лоток MKS 640 FS с оцинкованным покрытием и перфорацией обеспечивает удобную фиксацию, вентиляцию и быстрый доступ к проводам. Артикул 6055400 соответствует сертифицированному решению для объектов с повышенными требованиями к безопасности.

Назначение и область применения

Кабельный листовой лоток перфорированный 60x400x3000 мм сталь 1 мм предназначен для прокладки кабелей в промышленных зонах, на производствах, в цехах, на транспорте и энергообъектах. Подходит для средних механических нагрузок. Благодаря перфорации и оцинковке используется там, где важна вентиляция, легкий доступ к кабелям и устойчивость к коррозии. Применяется в системах автоматизации, на конвейерах, в распределительных щитах и на объектах, требующих лицензии Росатома.

Технические характеристики

• Габариты: 60 мм (высота бортов) × 400 мм (ширина) × 3000 мм (длина)
• Материал: сталь с толщиной 1 мм
• Покрытие: горячее цинкование - защищает от коррозии в агрессивных средах
• Полезное сечение: 23 800 мм2 - позволяет размещать значительный объем кабелей
• Перфорация: есть на дне и боковых стенках - для крепления, вентиляции и прокладки кабелей сбоку
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с нормами
• Комплектация: один продольный соединитель RV 60 для стыковки лотков
• Тип системы: MKS 640 FS - серия от OBO BETTERMANN для средних нагрузок

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 60: кронштейнами, углами, переходниками и крышками. Соединитель RV 60, входящий в комплект, позволяет легко состыковывать лотки по длине без сварки. Монтаж осуществляется на кронштейнах или крепёжных планках через перфорацию. Для установки используются саморезы или болты M6–M8. Учитывайте посадочные отверстия - они расположены с шагом, соответствующим стандартным крепёжным решениям OBO.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных и других объектах с особыми требованиями
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Соответствует требованиям EN 61537 и ГОСТ Р 50571.15-97 для кабельных систем
• Огнестойкость подтверждена испытаниями - не распространяет горение и сохраняет целостность при температуре до 900 C в течение 30 минут

Преимущества

• Перфорация на боковых стенках позволяет прокладывать кабели сбоку - экономит время и снижает риск повреждений
• Оцинкованная поверхность увеличивает срок службы в условиях влажности, химических паров и перепадов температур
• Высокая жёсткость благодаря толщине стали 1 мм - не деформируется под весом кабелей
• Удобство обслуживания: можно быстро открыть лоток, проверить или заменить кабели без демонтажа всей трассы
• Система MKS 60 стандартизована - все компоненты взаимозаменяемы между собой

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя оцинковка защищает от влаги, IP-класс защиты не указан и не гарантирует герметичность
• Не рекомендован для мест с постоянным ударным воздействием или вибрацией выше 10 g - возможна усталостная деформация
• Не подходит для прокладки кабелей с внешним диаметром более 30 мм без предварительного расчета заполнения сечения
• Требуется использование дополнительных крышек для защиты от пыли в классах IP54+ - в комплекте крышки не предусмотрены

Примеры использования

• Прокладка кабелей управления на заводе по производству пищевых продуктов - перфорация позволяет легко выводить провода к датчикам
• Трассировка силовых кабелей в цехе металлургического комбината - оцинковка противостоит агрессивным газам
• Обустройство кабельных путей в АЭС или НИИ - соответствие лицензии Росатома делает лоток подходящим для этих объектов
• Системы автоматизации на конвейерах - лёгкий доступ к кабелям ускоряет ремонт и модернизацию

Практические советы

• При проектировании трассы учитывайте радиус изгиба - минимальный радиус для этого лотка составляет 1,5 м
• Для длинных участков (>15 м) используйте компенсационные участки или тепловые зазоры - сталь расширяется при нагреве
• Частота креплений: каждые 1,5–2 метра на прямых участках, чаще - на поворотах и в точках нагрузки
• Проверьте совместимость соединителей - только RV 60 подходит для данного типа лотка; другие модели не обеспечивают плотного контакта
• При необходимости закрывать лоток - выбирайте крышки OBO серии MKS 60, совпадающие по ширине и типу крепления
