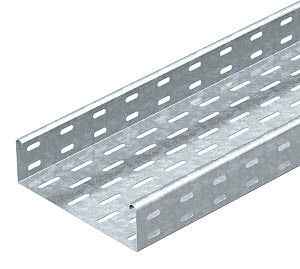

Кабельный листовой лоток перфорированный 60x400x3000 (MKS 640 FT) | 6055664 OBO Bettermann

Кабельный листовой лоток перфорированный 60x400x3000 мм горячий цинк от OBO BETTERMANN (артикул 6055664, модель MKS 640 FT) предназначен для прокладки силовых и слаботочных кабелей в промышленных помещениях с повышенными требованиями к прочности и защите от коррозии.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей на объектах с высокими механическими и климатическими нагрузками. Подходит для установки в цехах, на энергообъектах, в транспортной инфраструктуре, на производствах с агрессивной средой. Благодаря оцинкованному покрытию и огнестойкости применяется в зонах с риском возгорания и повышенной влажностью. Лоток соответствует лицензии Росатома и включён в реестр промышленной продукции РФ, что делает его допустимым для использования на ядерных и других критически важных объектах.

Технические характеристики

• Размеры: ширина 60 мм, высота 400 мм, длина 3000 мм
• Материал: сталь оцинкованная методом горячего цинкования
• Толщина стали: 1 мм
• Полезное сечение: 23 800 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Покрытие: горячий цинк - обеспечивает долговечную защиту от коррозии даже при повреждении поверхности
• Перфорация: перфорированные боковые стенки и монтажная перфорация - для фиксации кронштейнов, болтов и кабельных хомутов
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при температурном воздействии
• Исполнение: без соединительного элемента - требует самостоятельного подбора крепежа и соединителей

Совместимость и монтаж

Лоток не имеет встроенных соединителей - для сборки системы необходимо использовать совместимые компоненты OBO BETTERMANN, например, продольные соединители RV 60. Перфорация по всей длине боковых стенок позволяет легко крепить лоток к опорным конструкциям с помощью болтов, хомутов или кронштейнов. Установка возможна на стены, потолки, колонны и специальные несущие рамы. Для герметичности и защиты от внешнего воздействия рекомендуется применять крышки и переходники из той же серии. Посадочные отверстия рассчитаны под стандартные метизы M6–M8.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено использование на объектах атомной энергетики
• Занесён в Реестр промышленной продукции РФ (№ 1367\10\2023)
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 к системам кабельных лотков
• Не выделяет токсичных веществ при нагреве - безопасен для закрытых помещений

Преимущества

• Высокая несущая способность благодаря толщине металла 1 мм и жёсткой форме профиля
• Устойчивость к коррозии - горячее цинкование гарантирует срок службы более 25 лет в условиях влажности и химических паров
• Простота модификации - перфорация позволяет легко делать отверстия под кабели, ответвления и крепления без сварки
• Огнестойкость снижает риски распространения пламени в случае аварии
• Подтверждённая сертификация на критические объекты - минимизирует риски отказа при проверках

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя цинк защищает от влаги, лоток не является водоупорным
• Не подходит для установки в местах с частыми ударными нагрузками (например, рядом с движущимися механизмами без дополнительной защиты)
• Требует обязательного использования соединителей и крепёжных элементов - сам по себе не образует замкнутую систему
• Не рекомендован для прокладки вблизи открытых источников пламени или раскалённых поверхностей выше +400C

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в машиностроительных цехах
• Распределение силовых кабелей в подстанциях и трансформаторных будках
• Фиксация слаботочных сетей (связь, сигнализация) в административных корпусах АЭС
• Обустройство кабельных трасс в холодильных камерах и производственных зонах с высокой влажностью

Практические советы

• При заказе учтите, что лоток поставляется без соединителей - закажите RV 60 для стыковки секций
• Для удобства монтажа используйте кронштейны с регулировкой высоты - они позволяют точно выставить уровень лотка
• Проверьте посадочный диаметр крепёжных отверстий перед покупкой хомутов - типичный размер 6–8 мм
• При необходимости увеличения грузоподъёмности можно комбинировать два лотка в один канал с использованием вертикальных перемычек
• Не забудьте предусмотреть запас свободного сечения - не заполняйте лоток на 100%, чтобы обеспечить теплоотвод и доступ для обслуживания
