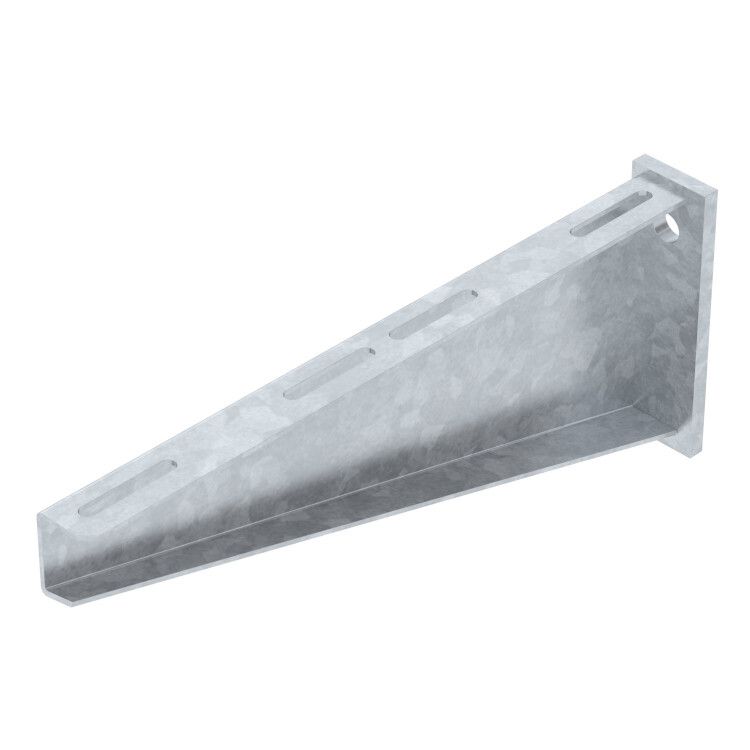

Кронштейн 410мм (AW 80 41 FT) | 6417795 OBO Bettermann

Кронштейн 410 мм горячий цинк от OBO BETTERMANN (артикул aw 80 41 ft) предназначен для надёжного крепления кабельных лотков шириной до 400 мм в условиях повышенных механических нагрузок и агрессивной среды. Этот настенный и опорный кронштейн сочетает прочность стали с долговечным цинковым покрытием, обеспечивая устойчивость к коррозии и соответствие требованиям промышленной безопасности.

Назначение и область применения

Кронштейн 410 мм горячий цинк используется для монтажа кабельных лотков на стены и опорные конструкции. Подходит для систем прокладки силовых и слаботочных кабелей в производственных зонах, химических объектах, энергообъектах и других местах с высокими требованиями к надёжности. Применяется там, где важны устойчивость к коррозии, огнестойкость и способность выдерживать значительные нагрузки - например, на заводах, в подстанциях, вблизи морских побережий с низкой солевой нагрузкой.

Технические характеристики

• Ширина лотка: 400 мм
• Длина кронштейна: 410 мм
• Угол изгиба: 90°
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (толщина 60–85 мкм по ГОСТ Р 9.307-89)
• Несущая способность: 8 кН (до 800 кг)
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура от –70 C до +45 C)
• Фиксация лотка: перфорация под болты M8
• Фиксация к кронштейну: перфорация под анкеры/болты M16
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн 410 мм горячий цинк совместим с кабельными лотками шириной до 400 мм, соответствующими ГОСТ 52868-2007. Для установки требуется предварительно просверлить отверстия в стене или опоре под крепёж M16. Кронштейн крепится одним анкером или болтом, лоток фиксируется двумя-четырьмя болтами M8 через перфорацию. Конструкция позволяет использовать как настенный, так и опорный вариант монтажа. Сварная конструкция исключает риск расшатывания при длительной эксплуатации.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (нагрузочные испытания)
• Цинкование по ГОСТ Р 9.307-89
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90
• Климатическое исполнение УХЛ-1 по ГОСТ 15150-69
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ: 1367\23\2023

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных трасс
• Горячее цинкование гарантирует защиту от коррозии даже в агрессивной среде
• Огнестойкость повышает безопасность при возгорании кабелей
• Сейсмостойкость делает кронштейн подходящим для регионов с активной сейсмичностью
• Перфорация M8/M16 упрощает сборку и стандартизирует крепление
• Срок службы более 30 лет снижает затраты на обслуживание

Ограничения применения

Не рекомендуется применять в зонах с постоянным воздействием морской соли (высокая солевая нагрузка) - хотя цинкование защищает, в таких условиях срок службы может снизиться. Также не следует использовать в средах с температурой выше +45 C или ниже –70 C. Кронштейн не предназначен для вертикального крепления без дополнительной фиксации лотка - он работает как элемент подвеса, а не как самостоятельная несущая рама.

Примеры использования

• Крепление лотков с силовыми кабелями на стенах подстанций
• Монтаж кабельных трасс в химических цехах с агрессивной атмосферой
• Установка в промышленных залах с высокой вибрацией и нагрузками
• Прокладка кабелей в зонах с потенциально высокой температурой (например, рядом с печами)
• Обустройство кабельных путей в объектах Росатома и других госструктур

Практические советы

• При выборе крепёжа используйте анкеры M16 с достаточным глубинным захватом - особенно в бетоне или кирпиче
• Проверьте посадочный диаметр лотка перед монтажом: перфорация рассчитана на стандартные модели шириной до 400 мм
• Для максимальной защиты от коррозии в условиях повышенной влажности допускается дополнительная герметизация мест крепления
• При монтаже в сейсмоактивных районах обязательно соблюдайте шаг между кронштейнами - не более 1,5 метра
• Артикул aw 80 41 ft - единственный в линейке OBO Bettermann с такой комбинацией длины, нагрузки и огнестойкости; аналоги требуют проверки сертификатов
