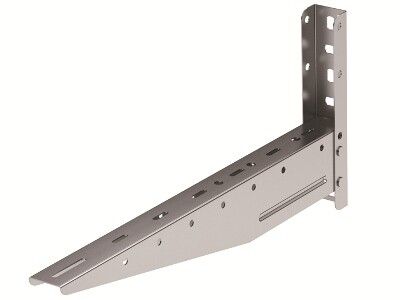

Консоль с опорой ML осн.400 сталь DKC BBL5540 ДКС

Консоль с опорой ML осн. 400 мм сталь от DKC (ДКС) - это надёжный металлический кронштейн для фиксации кабельных лотков шириной до 400 мм на стенах или в профилях системы B5 Combitech. Артикул bbl5540 обеспечивает устойчивую поддержку тяжёлых трасс, подходящих для промышленной автоматизации и распределения силовых и слаботочных сетей.

Назначение и область применения

Консоль с опорой ML осн. 400 мм сталь предназначена для монтажа кабельных лотков в помещениях с высокими требованиями к прочности и долговечности. Она используется там, где необходимо закрепить лоток на вертикальной поверхности - например, в цехах, на эстакадах, в распределительных пунктах или вдоль технологических линий. Подходит для систем с нагрузкой до 2,7 кН, что позволяет использовать её с тяжёлыми лотками, заполненными кабелями.

Технические характеристики

• Тип изделия: Настенный кронштейн (угол 90°)
• Материал: Сталь толщиной 1,5 мм
• Покрытие: Цинкование - защищает от коррозии
• Ширина лотка: 400 мм - совместима с лотками этого размера
• Несущая способность: 2,7 кН - выдерживает значительную массу кабелей и самого лотка
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Огнестойкость: Да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Цвет: Серый - сочетается с другими элементами системы B5 Combitech

Совместимость и монтаж

Консоль с опорой ML осн. 400 мм сталь крепится двумя способами: прямо к стене или внутрь профилей системы B5 Combitech - именно поэтому она рекомендована производителем для этой серии. Для установки используются винты (крепление винтовое). Также возможна фиксация в наклонные подвесы BSV-29, что даёт гибкость при монтаже на наклонных поверхностях или в труднодоступных зонах. Прямое соответствие с профилями BPM-29 и BPL-29 исключает необходимость адаптеров.

Безопасность и стандарты

Консоль с опорой ML осн. 400 мм сталь выполнена из стали с цинковым покрытием, что соответствует требованиям к электроустановкам в промышленной среде. Огнестойкость подтверждает соответствие нормам пожарной безопасности. Климатическое исполнение УХЛ2 гарантирует работу в условиях холодного и влажного воздуха, типичных для производственных помещений в России и странах СНГ.

Преимущества

• Высокая жёсткость благодаря толщине стали 1,5 мм - минимизирует прогиб даже при максимальной нагрузке
• Цинковое покрытие увеличивает срок службы в агрессивных средах
• Прямая совместимость с профилями BPM-29/BPL-29 и подвесами BSV-29 снижает время монтажа
• Не требует специальных инструментов - достаточно обычных шуруповёртов и метизов
• Подходит для комбинированного монтажа: можно чередовать с другими элементами системы B5 Combitech без переходников

Ограничения применения

• Не предназначен для наружной установки без защиты от прямого воздействия атмосферных осадков - хотя покрытие цинком устойчиво, длительная эксплуатация под дождём не рекомендована
• Не подходит для лотков шириной более 400 мм - превышение вызывает перегрузку и риск деформации
• Не следует использовать в местах с постоянным контактом с химически активными жидкостями (например, кислотами, щелочами) - цинк может разрушаться
• Требуется предварительный учёт глубины крепления: при монтаже в профиль BPM-29/ BPL-29 важно проверить, чтобы кронштейн полностью входил в паз

Примеры использования

• Фиксация кабельных лотков вдоль стен в цехе по сборке оборудования
• Поддержка трассы в распределительном щите с большим количеством силовых кабелей
• Монтаж в наклонных подвесах BSV-29 на эстакадах или в транспортерных галереях
• Обустройство кабельных путей на объектах с высокой плотностью проводки - АЭС, заводы, логистические терминалы

Практические советы

• Перед монтажом проверьте, что ширина вашего лотка точно равна 400 мм - отклонение даже на 5–10 мм может нарушить посадку
• При креплении к бетонной стене используйте анкерные болты M8–M10; для кирпича - дюбели с достаточной несущей способностью
• Если планируете длинную трассу - устанавливайте консоли через каждые 1,2–1,5 м, особенно при заполнении лотка на 70% и выше
• Консоль с опорой ML осн. 400 мм сталь от DKC (ДКС) легко заменяется в случае повреждения - все компоненты системы B5 Combitech стандартизованы
• Не затягивайте винты слишком сильно - это может деформировать цинковое покрытие и снизить антикоррозийную защиту
