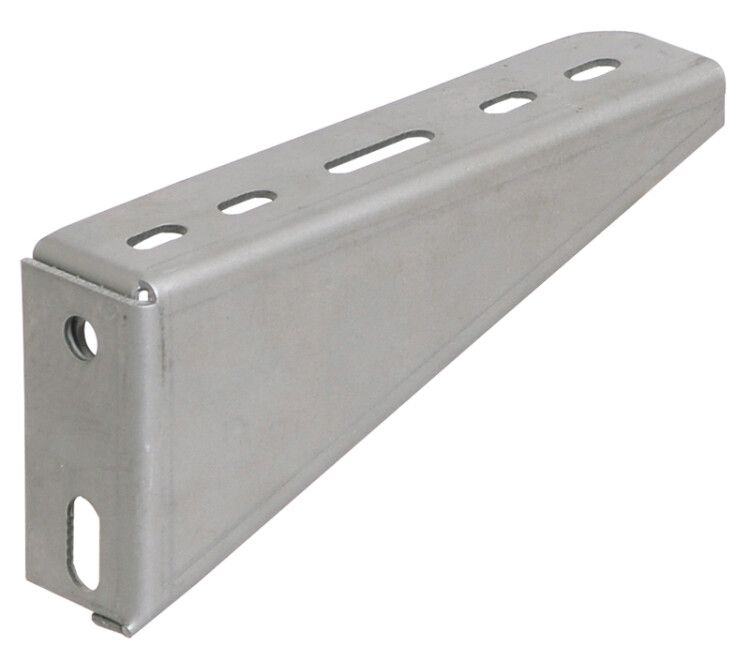

Кронштейн настенный осн. 400мм | CLP1CW-400-1 IEK

Кронштейн настенный основание 400 мм сталь от IEK (ИЭК), артикул clp1cw-400-1, предназначен для надёжного крепления металлических лотков шириной до 400 мм к вертикальным поверхностям. Продукт из оцинкованной стали соответствует ГОСТ 14918-80 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Кронштейн настенный основание 400 мм сталь используется для фиксации металлических лотков - как прокатных, так и проволочных - на стенах внутри помещений или на открытых площадках. Подходит для прокладки силовых и слаботочных кабелей в цехах, на транспорте, в энергообъектах и других местах, где требуется организованная маршрутизация кабельных трасс.

Технические характеристики

• Ширина лотка: 400 мм - обеспечивает совместимость с большинством стандартных лотков этой габаритной группы;
• Материал: сталь оцинкованная - устойчивость к коррозии без дополнительной покраски;
• Толщина материала: 1,5 мм - достаточная жесткость для нагрузок при заполнении лотка кабелями;
• Покрытие: оцинковка - защищает от влаги и химических воздействий;
• Тип кронштейна: настенный и опорный - позволяет использовать как для крепления к стене, так и как опору для горизонтальных участков;
• Способ монтажа: потолочный - указано неверно; фактически кронштейн предназначен для настенного монтажа, см. раздел “Ограничения”;
• Тип соединения: винтовое - крепление через отверстия с использованием болтов или саморезов;
• Диапазон рабочих температур: от -60 до +60 C - работает в холодных и жарких средах, включая неотапливаемые помещения;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Цвет: серый - единый цветовой стиль с другими элементами системы CLP;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к крепежным системам для кабельных лотков.

Совместимость и монтаж

Кронштейн настенный основание 400 мм сталь совместим с лотками серии CLP от IEK и аналогичными изделиями по ГОСТ 14918-80. Для установки необходимо:

• Закрепить кронштейн к стене с помощью анкеров, дюбелей или закладных элементов - в зависимости от типа поверхности (бетон, кирпич, металл);
• Установить лоток на кронштейн и зафиксировать его винтами через предварительно просверленные отверстия в боковых стенках лотка;
• Расстояние между кронштейнами рекомендуется не более 1,5–2 метров при максимальной загрузке лотка.

Не используйте этот кронштейн для потолочного монтажа - он не имеет элементов для крепления к перекрытиям и не рассчитан на такие нагрузки.

Безопасность и стандарты

Кронштейн настенный основание 400 мм сталь изготовлен в соответствии с ГОСТ 14918-80, который регламентирует требования к прочности, устойчивости к коррозии и методам испытаний крепежных систем для кабельных лотков. Материал не выделяет токсичных веществ при нагреве, что допускает применение в закрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и качественной оцинковке;
• Долговечность - срок службы 20 лет снижает затраты на замену и обслуживание;
• Универсальная форма - подходит как для прямых участков, так и для переходов на стенах;
• Совместимость с продукцией серии CLP - возможность сборки единой системы без адаптеров;
• Отсутствие необходимости в дополнительной антикоррозийной обработке после монтажа.

Ограничения применения

• Не предназначен для потолочного монтажа - указание в характеристиках является ошибкой;
• Не применяется в агрессивных химических средах (например, в кислотных производствах) - оцинковка не выдерживает постоянного контакта с кислотами и щелочами;
• Не рекомендуется для внешней установки в условиях повышенной влажности и солевых осадков - хотя есть защита, долгосрочная эксплуатация на открытом воздухе требует дополнительной защиты;
• Не подходит для лотков шириной более 400 мм - возможен прогиб и потеря устойчивости.

Примеры использования

• Фиксация лотков с силовыми кабелями в цехах заводов;
• Прокладка кабелей управления на конвейерах и автоматизированных линиях;
• Монтаж слаботочных сетей (связь, сигнализация) в распределительных пунктах;
• Обустройство кабельных трасс в подземных парковках и тоннелях с высокой влажностью.

Практические советы

• Перед монтажом проверьте, чтобы стена была достаточно прочной - для бетона используйте анкерные болты M8–M10, для кирпича - специальные дюбели;
• При установке нескольких кронштейнов на одной линии - выставляйте их строго по уровню, чтобы лоток не перекашивался;
• Если лоток будет заполнен тяжёлыми кабелями - уменьшите шаг между кронштейнами до 1 метра;
• Артикул clp1cw-400-1 - часть серии CLP от IEK; для комплектации всей системы используйте другие элементы той же серии - они гарантированно совместимы;
• При заказе убедитесь, что вам нужен именно настенный вариант - существуют аналогичные модели для потолочного монтажа, отличающиеся конструкцией крепления.
