Кронштейн 410мм (AW 30 41 FT) | 6419763 OBO Bettermann

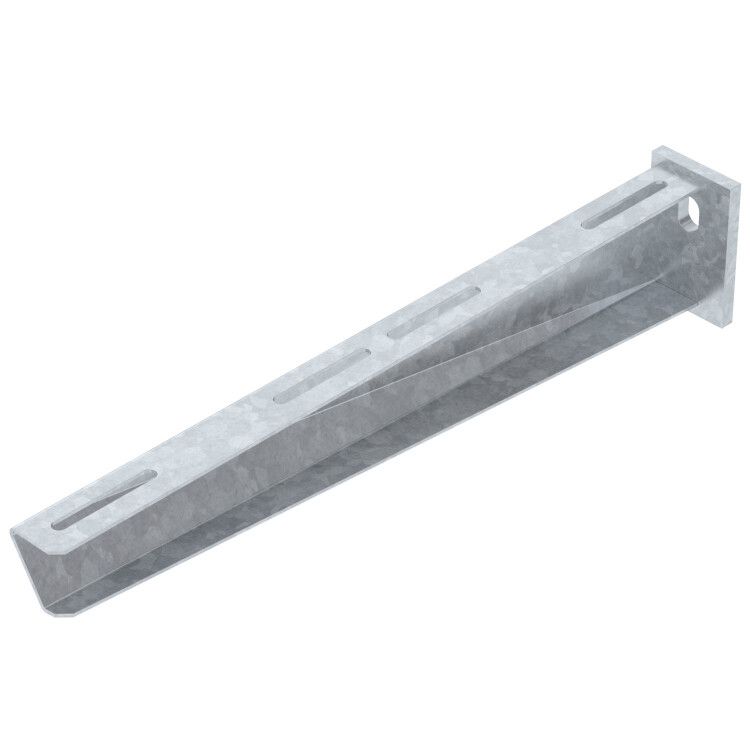

Кронштейн 410 мм, стальной оцинкованный от OBO BETTERMANN (арт. AW 30 41 FT, артикул 6419763) предназначен для надежного крепления кабельных лотков шириной до 400 мм на стенах или опорах. Его прочная конструкция и долговечное покрытие делают его подходящим решением для промышленных объектов с высокими требованиями к безопасности и устойчивости.

Назначение и область применения

Кронштейн 410 мм, стальной оцинкованный используется для монтажа кабельных лотков в условиях повышенных механических нагрузок и агрессивной среды. Подходит для установки на стены и опоры в производственных зонах, химических цехах, энергообъектах и прибрежных районах с низкой солевой нагрузкой. Применяется там, где требуется длительная эксплуатация без замены - например, на заводах, АЭС, насосных станциях и в системах автоматизации.

Технические характеристики

• Ширина лотка: 400 мм - обеспечивает совместимость с большинством стандартных кабельных лотков этой ширины;
• Несущая способность: 3 кН (до 300 кг) - соответствует ГОСТ 52868-2007 для средних нагрузок;
• Материал: сталь оцинкованная с горячим цинкованием - толщина цинкового слоя 60–85 мкм по ГОСТ Р 9.307-89;
• Угол: 90° - позволяет закрепить лоток перпендикулярно поверхности;
• Исполнение: настенный и опорный - универсальное решение для двух типов монтажа;
• Огнестойкость: класс E45–E90 по ГОСТ Р 53316-2009 - зависит от типа кабеля и сборки системы;
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 - работает при температуре от –70 C до +45 C;
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90 - подтверждено сертификацией;
• Срок службы: не менее 30 лет - благодаря защите от коррозии;
• Перфорация: M6 для фиксации лотка, M12 для крепления кронштейна к стене/опоре;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных объектах;
• Реестр промышленной продукции РФ: 1367\23\2023 - зарегистрирован как промышленное изделие.

Совместимость и монтаж

Кронштейн 410 мм, стальной оцинкованный совместим с лотками шириной до 400 мм, имеющими стандартную перфорацию под болты M6. Для крепления к стене или опоре используются болты M12. Рекомендуется использовать анкерные болты или химические анкеры в бетонных основаниях. Кронштейн сварной - жесткая конструкция без подвижных элементов, что исключает люфт при нагрузках. Перед монтажом проверьте соответствие шага отверстий на лотке и кронштейне. Не используйте саморезы меньше M12 - они не обеспечивают требуемую несущую способность.

Безопасность и стандарты

Кронштейн 410 мм, стальной оцинкованный соответствует ряду российских нормативов: ГОСТ 52868-2007 (нагрузки), ГОСТ Р 9.307-89 (целинкование), ГОСТ 15150-69 (климат), ГОСТ Р 17516.1-90 (сейсмичность), ГОСТ Р 53316-2009 (огнестойкость). Лицензия Росатома подтверждает возможность применения на опасных производствах. Сертификат реестра РФ гарантирует легальность использования в государственных и коммерческих проектах.

Преимущества

• Высокая несущая способность - выдерживает нагрузки до 300 кг на один кронштейн;
• Защита от коррозии - горячее цинкование обеспечивает долговечность даже во влажной среде;
• Универсальный монтаж - можно крепить как на стену, так и на вертикальную опору;
• Огнестойкость - сохраняет целостность при воздействии открытого пламени до 90 минут;
• Сейсмостойкость - безопасен в регионах с высокой сейсмической активностью;
• Подтвержденная лицензия Росатома - единственный вариант для ядерных и радиационно-опасных объектов;
• Срок службы более 30 лет - снижает затраты на обслуживание и замену.

Ограничения применения

Не применяйте кронштейн 410 мм, стальной оцинкованный в зонах с высокой солевой нагрузкой - например, на побережьях морей с постоянным воздействием морского воздуха. Горячее цинкование эффективно против обычной коррозии, но не рассчитано на экстремальные условия морской атмосферы. Также избегайте контакта с агрессивными химическими веществами (концентрированные щелочи, кислоты), которые могут повредить цинковый слой. Не рекомендуется использование вне помещений без защиты от прямых осадков - хотя материал устойчив, длительное намокание снижает срок службы.

Примеры использования

• Кабельные трассы на производственных участках металлургического завода;
• Системы управления и связи на АЭС и тепловых электростанциях;
• Автоматизация технологических линий в химическом цехе;
• Монтаж силовых и сигнальных кабелей в подземных камерах насосных станций;
• Кабельные лотки в зонах с риском возгорания - благодаря огнестойкости E90.

Практические советы

• При монтаже на бетон используйте анкеры с расчетной нагрузкой не ниже 3 кН - лучше выбирать с запасом;
• Проверяйте расстояние между точками крепления: максимальный шаг - 1,5 м при равномерной нагрузке;
• Для длинных лотков (более 3 м) устанавливайте кронштейны через каждые 1,2–1,5 м - предотвращает прогиб;
• Не забудьте про компенсаторы температурного расширения - особенно при работе в условиях от –70 C до +45 C;
• При необходимости модификации - нельзя резать или сверлить дополнительные отверстия: нарушается несущая способность и сертификация;
• При заказе нескольких единиц - убедитесь, что все имеют одинаковый артикул 6419763 и маркировку AW 30 41 FT - отличаются только партии, но не конструкция.
