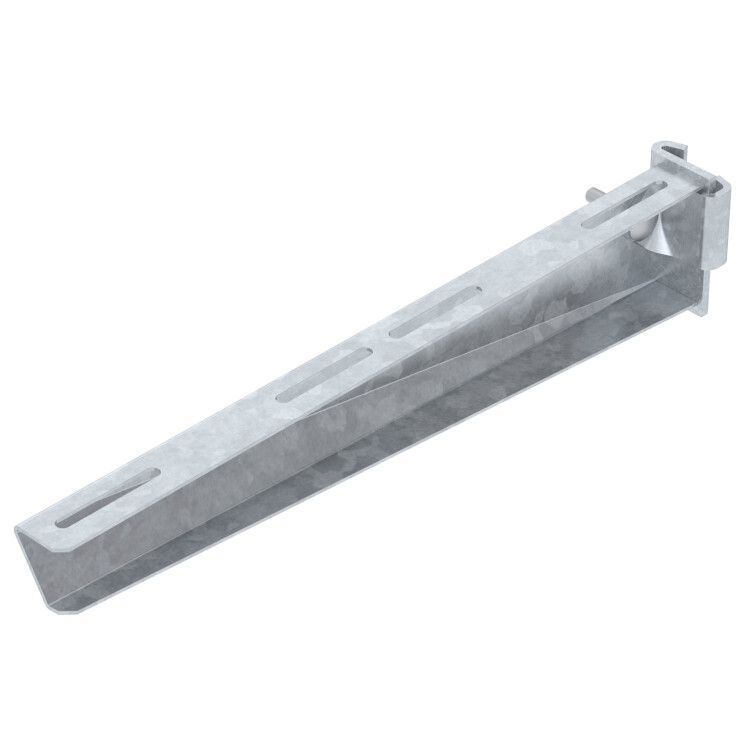

Кронштейн с зажимной скобой основание 400 мм сталь FT - 6419394 OBO Bettermann AS 30 41

Кронштейн AS 30 41 FT - стальной опорный кронштейн с зажимной скобой и основанием 400 мм, предназначенный для надёжного крепления кабельных лотков к I-образным стойкам. Бренд OBO BETTERMANN обеспечивает соответствие требованиям ГОСТ и долговечность в сложных условиях эксплуатации.

Назначение и область применения

Кронштейн AS 30 41 FT используется для монтажа кабельных лотков на I-образные стойки в промышленных объектах. Подходит для средних нагрузок до 300 кг. Применяется в производственных цехах, химических сооружениях и прибрежных зонах с умеренной солевой нагрузкой. Обеспечивает устойчивую фиксацию лотков даже при вибрациях и механических воздействиях.

Технические характеристики

• Тип: опорный кронштейн с зажимной скобой
• Материал: сталь с покрытием горячим цинком
• Толщина цинкового слоя: 60–85 мкм (по ГОСТ Р 9.307-89)
• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Основание: 400 мм
• Общая длина: 410 мм
• Перфорация: для крепления лотка болтами M6
• Климатическое исполнение: УХЛ-1 (ГОСТ 15150-69) - рабочий температурный диапазон от –70 C до +45 C
• Сейсмостойкость: до 9 баллов (ГОСТ Р 17516.1-90)
• Огнестойкость: класс E45–E90 (ГОСТ Р 53316-2009), зависит от типа кабеля
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн AS 30 41 FT совместим с I-образными стойками стандартных габаритов. Для установки необходимо:

• Закрепить зажимную скобу вокруг вертикальной стойки - она самозажимается за счёт жёсткой конструкции;
• Зафиксировать кронштейн на стойке с помощью болтов, если требуется повышенная надёжность;
• Использовать болты M6 для крепления кабельного лотка к перфорированному основанию;
• Убедиться, что ширина I-стойки соответствует внутреннему зазору зажимной скобы - не указано явно, проверьте по чертежу или образцу.

Не требует сварки - монтаж выполняется механически. Рекомендуется использовать комплектующие OBO Bettermann для сохранения целостности системы.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кабельных систем с нагрузкой до 300 кг)
• Цинкование выполнено по ГОСТ Р 9.307-89 - антикоррозийная защита высокого уровня
• Сейсмостойкость подтверждена по ГОСТ Р 17516.1-90
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 (класс E45–E90)
• Климатическое исполнение УХЛ-1 позволяет применять в холодных регионах и неотапливаемых помещениях

Преимущества

• Высокая прочность благодаря стальному корпусу и зажимной конструкции - выдерживает значительные нагрузки без деформаций
• Горячее цинкование гарантирует длительную защиту от коррозии - особенно важно в агрессивных средах
• Отсутствие необходимости в сварке снижает время монтажа и исключает риск повреждения покрытия
• Перфорация под M6 позволяет легко адаптировать крепление под различные типы лотков
• Подтверждённая сейсмостойкость и огнестойкость делают кронштейн подходящим для объектов с особыми требованиями безопасности

Ограничения применения

• Не предназначен для крепления к круглым трубам - только к I-образным стойкам
• Не рекомендован для мест с постоянным контактом с морской водой или высокой солевой нагрузкой - хотя цинк защищает, в экстремальных условиях срок службы может снизиться
• Температурный предел –70 C - не следует использовать вcryogenic системах ниже этого значения
• Огнестойкость зависит от типа кабеля; при использовании несертифицированных кабелей класс E45–E90 может не достигаться

Примеры использования

• Фиксация кабельных лотков в цехах металлургического производства
• Монтаж проводки в химических лабораториях с агрессивной средой
• Установка на стойках в распределительных пунктах на побережье Чёрного моря
• Энергообъекты в Сибири - где необходима работа при минусовых температурах
• Объекты в сейсмоопасных районах России (например, Камчатка, Алтай)

Практические советы

• Проверяйте ширину I-стойки перед покупкой - зажимная скоба должна плотно охватывать её без люфта
• При монтаже используйте антивибрационные прокладки между лотком и кронштейном, если есть частые ударные нагрузки
• Для увеличения срока службы в условиях повышенной влажности допускается дополнительная обработка кромок герметиком
• Артикул AS 30 41 FT и номер 6419394 - идентичны, можно заказывать по любому из них
• Не комбинируйте этот кронштейн с элементами других брендов - возможны проблемы с совместимостью и потерей сертификатов
