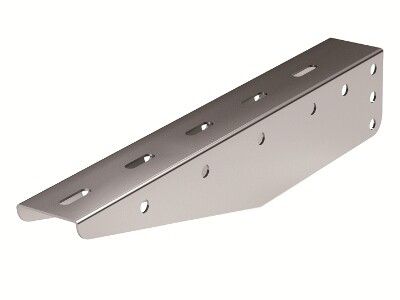

Консоль BM осн.400, горячеоцинкованная | BBM5040HDZ DKC ДКС

Консоль BM основание 400 мм, горячеоцинкованная от DKC (ДКС) - это опорный элемент для сборки кабельных трасс в промышленной автоматике. Артикул bbm5040hdz обеспечивает надёжную фиксацию лотков шириной до 400 мм даже в агрессивных условиях благодаря защите горячим цинком.

Назначение и область применения

Консоль BM основание 400 мм, горячеоцинкованная используется для крепления кабельных лотков к стенам, потолкам или другим несущим конструкциям. Подходит для монтажа трасс в помещениях с повышенной влажностью, на производствах, в тоннелях, на объектах энергетики и транспорта. Применяется в системах, где требуется долговечность и устойчивость к коррозии.

Технические характеристики

• Несущая способность: 1800 Н - выдерживает нагрузку до 180 кг при равномерном распределении веса;
• Ширина лотка: 400 мм - совместима с лотками того же размера;
• Материал: сталь оцинкованная - прочная, жёсткая основа;
• Толщина материала: 1,5 мм - достаточна для устойчивости без изгиба под нагрузкой;
• Угол: 90 град. - вертикальное крепление к поверхности;
• Защитное покрытие: горячее цинкование - слой цинка проникает в микротрещины, предотвращая ржавчину;
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, допускает повышенную влажность и запылённость;
• Цвет: серый - единый цветовой ряд с другими элементами серии B5 Combitech.

Совместимость и монтаж

Консоль BM основание 400 мм, горячеоцинкованная предназначена для установки в профили BPL-29 и BPM-29. Также может крепиться к наклонным подвесам BSV-29. Для монтажа используются болты M8 или аналогичные крепёжные элементы, подходящие по диаметру отверстий. Рекомендуется проверить соответствие шага крепёжных отверстий на профиле перед установкой. Консоль не требует сварки - всё собирается на болтовых соединениях.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61537 и нормам пожарной безопасности РФ. Огнестойкость подтверждена тестированием. Климатическое исполнение УХЛ(1,5) гарантирует работу в соответствии с классификацией по ГОСТ 15150.

Преимущества

• Высокая коррозионная стойкость - горячее цинкование служит в 2–3 раза дольше, чем холодное;
• Жёсткая конструкция - толщина 1,5 мм исключает прогиб при максимальной нагрузке;
• Простота сборки - совместима с популярными профилями серии B5 Combitech;
• Не требует обслуживания - после установки не нуждается в антикоррозийной обработке;
• Подходит для длительного использования - срок службы более 25 лет в условиях УХЛ(1,5).

Ограничения применения

• Не предназначен для монтажа в зонах с постоянным воздействием открытого пламени или температур выше +40C;
• Не рекомендуется использовать в морской среде с высоким содержанием соли - хотя цинк защищает, он не заменяет нержавеющую сталь;
• Не применяется как самостоятельный несущий элемент - только как крепёж для лотков, не для подвешивания оборудования;
• Запрещено применять с профилями других серий (например, BPL-35 или BPM-35) - несовпадение геометрии крепёжных отверстий.

Примеры использования

• Кабельные трассы на заводах по переработке химических веществ;
• Системы управления на тепловых электростанциях;
• Кабельные каналы в метро и железнодорожных тоннелях;
• Аварийные системы освещения в подземных парковках;
• Автоматизированные линии на пищевых предприятиях с частой мойкой.

Практические советы

• Перед монтажом проверьте, что ширина лотка точно 400 мм - не используйте с лотками 300 мм или 500 мм;
• При установке в наклонные подвесы BSV-29 убедитесь, что угол крепления не превышает 90° - иначе снижается несущая способность;
• Для длинных участков трассы устанавливайте консоли через каждые 1,5–2 метра - так сохранится жёсткость всей системы;
• Если монтируете в сыром помещении, дополнительно смажьте болты противозадирной смазкой - продлит срок службы креплений;
• Arтикул bbm5040hdz - часть серии B5 Combitech от DKC. Все компоненты этой серии взаимозаменяемы - можно собирать комплексные решения без адаптеров.
