Консоль для кабельного лотка VC400, 400 мм, 45 кН IEK (ИЭК) CLW10-VC-400

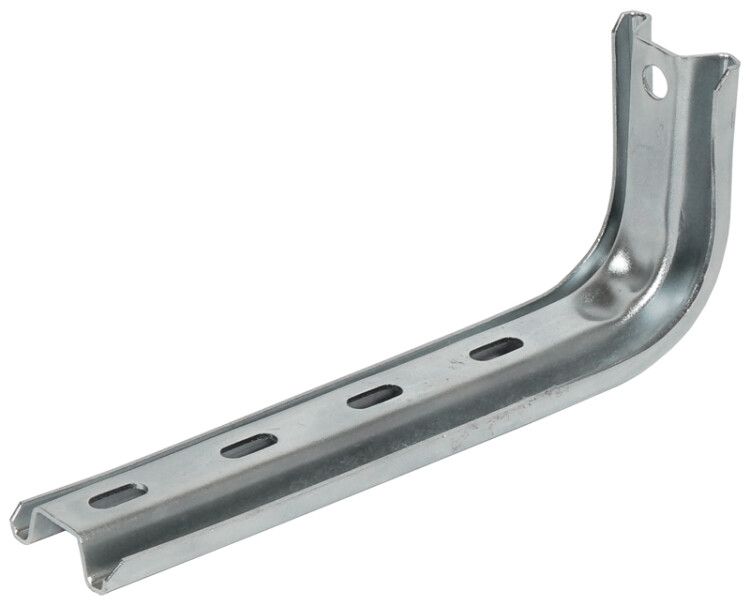

Консоль L-образная 453х154 VC400 сталь от IEK - надёжный кронштейн для настенного и опорного крепления металлических лотков серии CLW. Применяется в системах прокладки кабельных трасс в промышленных и коммерческих объектах.

Назначение и область применения

Консоль L-образная 453х154 VC400 сталь используется для фиксации металлических лотков шириной 400 мм к вертикальным поверхностям - стенам, колоннам или другим несущим конструкциям. Подходит для монтажа как прокатных, так и проволочных лотков из серии CLW. Области применения: заводские цеха, распределительные пункты, транспортные терминалы, энергообъекты, где требуется жёсткая и долговечная система подвеса кабельной трассы.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности и агрессивной среды
• Толщина материала: 2 мм - обеспечивает высокую механическую прочность
• Несущая способность: 45 кН - выдерживает значительные нагрузки от заполненных лотков с кабелями
• Габариты: 453×154 мм - соответствует стандартному шагу крепления лотков и позволяет равномерно распределить вес
• Диапазон рабочих температур: от –60 до +60 C - работает в экстремальных климатических условиях, включая холодильные камеры и открытые площадки
• Цвет: серый - совместим с цветовой гаммой лотков IEK CLW
• Тип крепления: настенный и опорный кронштейн - универсальное решение для различных схем монтажа
• Тип соединения: болтовое - позволяет легко собирать и разбирать конструкцию

Совместимость и монтаж

Консоль L-образная 453х154 VC400 сталь совместима исключительно с лотками серии CLW шириной 400 мм. Для установки используются болты M8–M10 (не входят в комплект). Крепление выполняется через предварительно просверленные отверстия в основании консоли. Монтаж возможен как на бетонные/кирпичные стены (с анкерами), так и на стальные конструкции (через сварку или фланцевое крепление). Учитывайте, что длина консоли 453 мм требует достаточного свободного пространства между стеной и осью лотка.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50571 и нормами безопасности для электроустановок. Оцинкованное покрытие соответствует классу защиты Zn 10 (по DIN EN ISO 1461), обеспечивает срок службы более 15 лет в помещениях с умеренной влажностью. Конструкция не содержит острых кромок, снижает риск повреждения кабелей при монтаже.

Преимущества

• Высокая несущая способность - безопасная эксплуатация даже при максимальном заполнении лотка
• Универсальный тип крепления - можно использовать как настенную, так и опорную консоль
• Оцинковка - защищает от ржавчины без необходимости дополнительной окраски
• Жесткая конструкция - минимизирует прогиб и вибрации при работе оборудования рядом
• Совместимость с серией CLW - гарантирует точное соответствие по размерам и крепёжным отверстиям

Ограничения применения

• Не предназначен для крепления лотков других серий или производителей - несовпадение отверстий и профиля
• Не рекомендуется для подвеса на гипсокартонные перегородки - недостаточная несущая способность основания
• Запрещено применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка не обеспечивает химическую стойкость
• Не является самостоятельным элементом - требует наличия лотка и крепёжа (болты, шайбы, гайки - приобретаются отдельно)

Примеры использования

• Подвес лотка 400 мм в цехе металлургического завода - крепится к бетонной стене рядом с технологическим оборудованием
• Фиксация кабельной трассы в подвале административного здания - использование опорного варианта крепления на колонну
• Обустройство системы питания на открытой платформе - работа при температуре –40 C зимой
• Монтаж в распределительной комнате АТП - сочетание с лотком CLW-400 и другими элементами системы

Практические советы

• Перед монтажом проверьте, чтобы расстояние от стены до внешней грани лотка было не менее 150 мм - иначе возникнет трудность с прокладкой и обслуживанием кабелей
• Используйте болты с плоскими шайбами и замковыми гайками - особенно в вибрационных зонах (например, около насосов или компрессоров)
• При установке нескольких консолей на одной стене - выставляйте их строго по уровню, чтобы избежать перекоса лотка
• Для длинных участков трассы (более 5 м) увеличьте плотность крепления - интервал между консолями не должен превышать 1,5 м
• Консоль L-образная 453х154 VC400 сталь от IEK - один из самых распространённых решений в проектах с лотками CLW; всегда проверяйте артикул clw10-vc-400 при заказе
