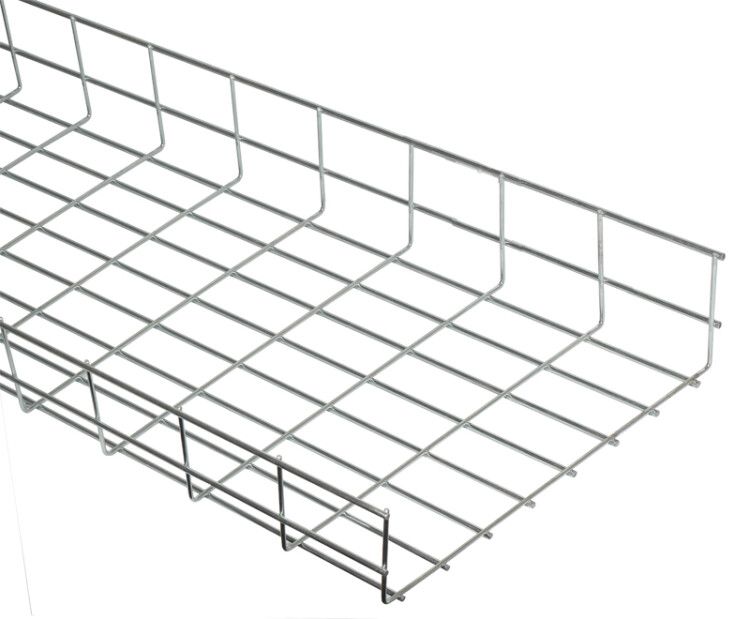

Лоток проволочный усиленный 400х100 L3000 сталь 4мм оцинк. IEK CLWG10-100-400-3

Лоток проволочный оцинкованный 400х100х3000х4.0мм, 100х400, ГЦ от IEK (ИЭК) — это легкая, прочная и хорошо вентилируемая система для прокладки кабелей в помещениях. Артикул clwg10-100-400-3 из серии NESTA подходит для внутренней прокладки силовых и слаботочных сетей, особенно под фальш-потолками.

Назначение и область применения

Лоток проволочный оцинкованный 400х100х3000х4.0мм, 100х400, ГЦ предназначен для прокладки кабелей внутри зданий: силовых, контрольных, телекоммуникационных и других слаботочных систем. Часто применяется под фальш-потолками, в технологических коридорах, на этажах офисных и производственных помещений. Подходит для мест, где важна доступность кабелей для обслуживания и хорошая циркуляция воздуха вокруг них.

Технические характеристики

• Материал: сталь оцинкованная — защищена от коррозии, долговечна в сухих условиях
• Тип: проволочный — решётчатая конструкция из сваренной проволоки
• Размеры: ширина 400 мм, высота 100 мм, длина 3000 мм
• Диаметр проволоки: 3,8 мм — обеспечивает достаточную жесткость при малом весе
• Покрытие: горячее цинкование — соответствует ГОСТ 14918-80 и ТУ ИМ 707.00.00.000-2000
• Проектный ассортимент: рекомендован — совместим с другими элементами серии NESTA

Совместимость и монтаж

Лоток проволочный оцинкованный 400х100х3000х4.0мм, 100х400, ГЦ легко монтируется с помощью стандартных кронштейнов, подвесов и соединителей серии NESTA. Кабели укладываются без необходимости снимать крышку — достаточно просто поместить их внутрь. Для крепления к потолку или стене используйте анкерные болты или хомуты. Максимальная нагрузка определяется шагом подвесов: при расстоянии между точками крепления до 1500 мм лоток выдерживает равномерно распределённый вес до 15 кг/м. Учитывайте, что грузовая способность снижается при увеличении шага подвесов.

Безопасность и стандарты

Лоток изготовлен в соответствии с ГОСТ 14918-80 и техническими условиями ТУ ИМ 707.00.00.000-2000. Оцинкованное покрытие предотвращает образование ржавчины в нормальных условиях эксплуатации. Применяется исключительно в закрытых помещениях с контролируемой влажностью — не предназначен для улицы, сырых или агрессивных сред.

Преимущества

• Высокая степень вентиляции — кабели не перегреваются даже при плотной укладке
• Минимальное количество необходимых аксессуаров — можно собрать трассу без крышек и сложных переходов
• Низкий вес — упрощает транспортировку и установку, снижает нагрузку на несущие конструкции
• Простота модификации — легко режется болгаркой или ножницами по металлу при необходимости удлинения или изменения формы
• Совместимость с продукцией IEK серии NESTA — позволяет использовать единые комплектующие

Ограничения применения

• Не используется во влажных, агрессивных или взрывоопасных средах — отсутствует герметизация
• Не подходит для открытых участков, на улице или в неотапливаемых помещениях с риском конденсата
• Не рассчитан на механические удары — при случайном воздействии проволока может деформироваться
• Не рекомендуется для прокладки кабелей с внешней броней большего диаметра, чем внутренняя высота лотка (100 мм)

Примеры использования

• Прокладка кабелей питания и управления в офисных зданиях под подвесными потолками
• Системы связи и видеонаблюдения в торговых центрах
• Кабельные трассы на производственных линиях с частым доступом для обслуживания
• Аудио- и видеооборудование в конференц-залах и учебных классах

Практические советы

• При проектировании трассы учитывайте радиус изгиба — не допускайте резких поворотов, чтобы не повредить кабели
• Для длинных прямых участков (более 10 м) предусмотрите компенсаторы температурного расширения
• Перед монтажом проверьте соответствие диаметра кабелей ширине лотка — не заполняйте более 60–70% площади сечения
• При необходимости резки используйте болгарку с диском по металлу — после резки удалите острые кромки
• Для защиты от пыли в помещениях с высоким уровнем загрязнения комбинируйте с пластиковыми крышками (совместимы с серией NESTA)
