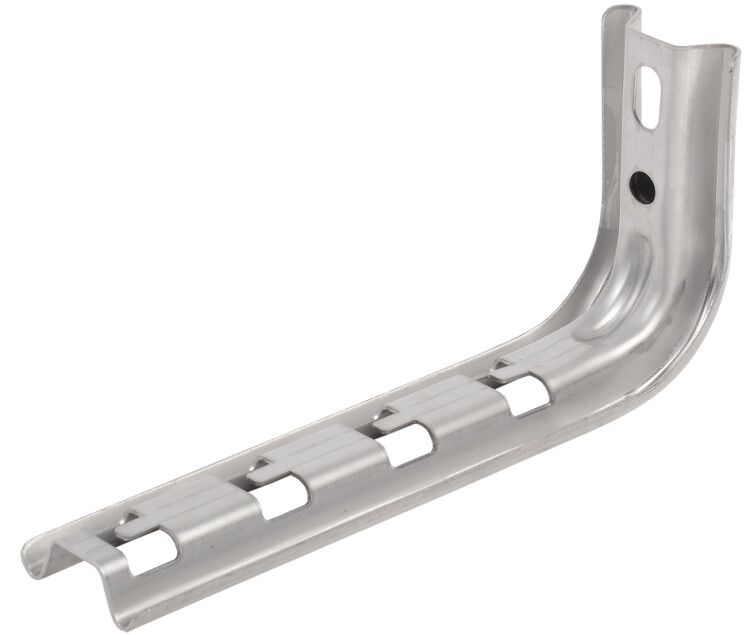

Консоль VCEF 400 осн.400 сталь IEK CLW10-VCEF-400

Консоль VCEF 400 сталь от IEK - это надежный кронштейн для монтажа металлических лотков на потолок, стены или опоры. Артикул clw10-vcef-400 предназначен для фиксации проволочных и прокатных лотков без использования винтов, обеспечивает жесткую фиксацию и выдерживает нагрузку до 24 кН.

Назначение и область применения

Консоль VCEF 400 сталь используется для крепления металлических лотков в системах электропроводки. Подходит для установки на потолок, стену или опорную поверхность. Применяется в промышленных объектах, цехах, энергообъектах, где требуется надежная и быстрая фиксация кабельных трасс. Особенно эффективна при монтаже проволочных лотков, совместимых с безвинтовыми соединениями.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии, долгий срок службы
• Ширина лотка: 400 мм - подходит для лотков соответствующего размера
• Несущая способность: 24 кН - выдерживает тяжелые кабельные нагрузки
• Угол: 90 градусов - позволяет монтировать лоток перпендикулярно к поверхности крепления
• Тип соединения: безвинтовой разъем - исключает необходимость сверления и затяжки болтов
• Исполнение: настенный и опорный кронштейн - универсальная установка на любую вертикальную или горизонтальную поверхность
• Способ монтажа: потолочный - рассчитана на крепление к бетонным, металлическим или деревянным перекрытиям
• Цвет: серый - соответствует цветовой гамме стандартных металлических лотков
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к крепежным элементам для кабельных систем

Совместимость и монтаж

Консоль VCEF 400 сталь совместима с проволочными и прокатными лотками, имеющими стандартизированные крепежные отверстия под безвинтовой механизм. Монтаж выполняется путем защелкивания лотка на кронштейн - не требует инструментов. Для надежной фиксации необходимо соблюдать рекомендованную ширину лотка (400 мм). Крепление к потолку осуществляется через предварительно установленные анкеры или шпильки, подходящие по типу и диаметру к основанию.

Безопасность и стандарты

Консоль VCEF 400 сталь изготовлена в соответствии с ГОСТ 14918-80, что гарантирует механическую прочность и безопасность эксплуатации в условиях повышенной нагрузки. Оцинкованное покрытие снижает риск электрохимической коррозии, повышает устойчивость к влаге и химическим воздействиям в помещениях с высокой влажностью.

Преимущества

• Быстрый монтаж - отсутствие винтов и гаек экономит время при сборке
• Высокая несущая способность - подходит для массивных кабельных трасс
• Универсальное крепление - можно использовать как настенную, так и потолочную консоль
• Долговечность - сталь с оцинковкой сохраняет целостность даже в агрессивной среде
• Совместимость с серией CLW - легко интегрируется в существующие системы от IEK

Ограничения применения

• Не подходит для лотков шириной менее или более 400 мм - возможна потеря устойчивости
• Требует жесткой базы для крепления - слабые или хрупкие поверхности (например, гипсокартон без усиления) недопустимы
• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя оцинковка защищает от влаги, длительное воздействие открытой среды может снизить срок службы
• Запрещено применять в качестве самостоятельного несущего элемента - всегда должен использоваться в паре с лотком и правильно закрепленным основанием

Примеры использования

• Фиксация лотков в цехах с большим количеством силовых кабелей
• Монтаж кабельных трасс в распределительных пунктах и подстанциях
• Установка в лабораториях, где важна скорость сборки и чистота монтажа
• Обустройство кабельных каналов в многоэтажных зданиях с бетонными перекрытиями

Практические советы

• Перед монтажом проверьте, чтобы лоток имел правильные крепежные пазы - они должны точно входить в замок консоли
• При креплении к потолку используйте анкера класса не ниже 8.8 - это обеспечит надежность при максимальной нагрузке
• Не допускайте перекоса лотка при защелкивании - это снижает несущую способность
• Для длинных участков трассы устанавливайте консоли с шагом не более 1,5 метра - особенно при заполнении лотка тяжелыми кабелями
• Артикул clw10-vcef-400 из серии CLW от IEK хорошо сочетается с другими компонентами этой же серии - выбирайте всю систему единым решением для совместимости и эстетики
