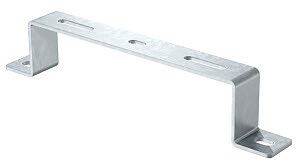

Кронштейн напольный/настенный 400мм (DBL 50 400 FS) | 6015549 OBO Bettermann

Кронштейн напольный/настенный 400 миллиметров DBL 50 400 FS от OBO Bettermann предназначен для надежного крепления кабельных лотков шириной 400 мм на стене, потолке или полу. Этот элемент системы проводки сочетает прочность стали с долговечным оцинкованным покрытием, обеспечивая устойчивость к коррозии даже в сложных условиях эксплуатации.

Назначение и область применения

Кронштейн напольный/настенный 400 миллиметров DBL 50 400 FS используется для монтажа металлических кабельных лотков в системах распределения силовых и слаботочных сетей. Подходит для установки внутри помещений - как в отапливаемых, так и в неотапливаемых зданиях. Применяется в промышленных объектах, энергообъектах, логистических терминалах, на заводах и в административных комплексах.

Технические характеристики

• Ширина лотка: 400 мм - совместим с лотками соответствующего размера;
• Тип кронштейна: настенно-потолочный трапециевидный - обеспечивает жесткую опору с минимальной деформацией;
• Материал: сталь - высокая механическая прочность и устойчивость к нагрузкам;
• Покрытие: оцинкованное - защита от коррозии методом конвейерного цинкования;
• Толщина цинкового слоя: 20 мкм - соответствует 1-му классу толщины по ГОСТ Р 14918-80;
• Срок службы: не менее 28 лет - благодаря качественному антикоррозийному покрытию;
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 - работает при температуре от –70 C до +45 C;
• Сейсмостойкость: 9 баллов по ГОСТ Р 17516.1-90 - сохраняет целостность при сильных колебаниях грунта;
• Огнестойкость: E45–E90 по ГОСТ Р 53316-2009 - зависит от типа кабеля в лотке, обеспечивает временную устойчивость при пожаре;
• Перфорация для крепления лотка: до М6 - позволяет использовать болты M6 для фиксации лотка;
• Перфорация для крепления кронштейна: до М8 - совместима с анкерными болтами или шпильками M8;
• Тип крепления: винтовой - удобная сборка и демонтаж без сварки;
• Тип изделия: скоба - компактная форма для плотного прилегания к поверхности.

Совместимость и монтаж

Кронштейн напольный/настенный 400 миллиметров DBL 50 400 FS совместим со всеми стандартными лотками шириной 400 мм из серии LKS и другими изделиями, имеющими аналогичную перфорацию. Для монтажа требуется предварительно просверлить отверстия в основании (бетон, кирпич, металл) под крепеж M8. Лоток фиксируется на кронштейне болтами M6 через заранее подготовленные отверстия. Кронштейн можно устанавливать горизонтально на стене, вертикально на полу или под потолком - конструкция универсальна. Не требует сварки - все соединения выполняются с помощью болтов и гаек.

Безопасность и стандарты

Изделие соответствует требованиям российских нормативов: ГОСТ 52868-2007 (системы кабельных каналов), ГОСТ Р 14918-80 (центровое цинкование), ГОСТ 15150-69 (климатические условия), ГОСТ Р 17516.1-90 (сейсмическая устойчивость) и ГОСТ Р 53316-2009 (огнестойкость). Это гарантирует соответствие требованиям безопасности при проектировании и эксплуатации электроустановок в промышленных объектах.

Преимущества

• Высокая несущая способность за счет трапециевидной формы и стальной конструкции;
• Устойчивость к коррозии - цинковое покрытие толщиной 20 мкм служит более 28 лет;
• Работает в экстремальных температурах - от –70 C до +45 C;
• Поддерживает огнестойкость до 90 минут - важный фактор для объектов с повышенными требованиями к пожарной безопасности;
• Не требует специального оборудования для монтажа - достаточно обычного инструмента;
• Совместим с продукцией серии LKS от OBO Bettermann - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для наружной установки под открытым небом - хотя выдерживает холод и влагу, длительное воздействие осадков и УФ-лучей снижает срок службы;
• Не рекомендован для использования в средах с постоянным контактом с химически активными жидкостями (например, кислотами, щелочами);
• Не заменяет сварные конструкции в случаях, где требуется максимальная жесткость и неразъемное соединение;
• Требует точного соблюдения шага крепления - слишком частые точки крепления могут вызвать деформацию лотка.

Примеры использования

• Крепление лотков на стенах в цехах с большим числом кабелей - например, на автомобильном заводе;
• Монтаж кабельных трасс в логистических складах с высокой плотностью коммуникаций;
• Установка в теплицах, холодильных камерах и других неотапливаемых помещениях с перепадами температур;
• Обустройство элетрооборудования в сейсмоопасных регионах - например, на Дальнем Востоке России;
• Интеграция в системы управления технологическими процессами на АЭС, ТЭЦ и других объектах с высокими требованиями к надежности.

Практические советы

• При выборе крепежа используйте болты M8 с анкерными пластинами для бетона или саморезы по металлу для стальных конструкций - это повысит надежность фиксации;
• Учитывайте посадочный диаметр лотка - он должен точно совпадать с формой кронштейна; проверьте наличие перфорации перед установкой;
• Для длинных участков трассы рекомендуется устанавливать кронштейны с шагом не более 1,5 метра - это исключит прогиб лотка под весом кабелей;
• При работе в условиях низких температур (ниже –40 C) проверяйте герметичность соединений - возможна хрупкость некоторых типов гаек;
• Кронштейн напольный/настенный 400 миллиметров DBL 50 400 FS - часть серии LKS от OBO Bettermann - лучше использовать с остальными элементами этой же серии для гарантированной совместимости и сертифицированной системы.
