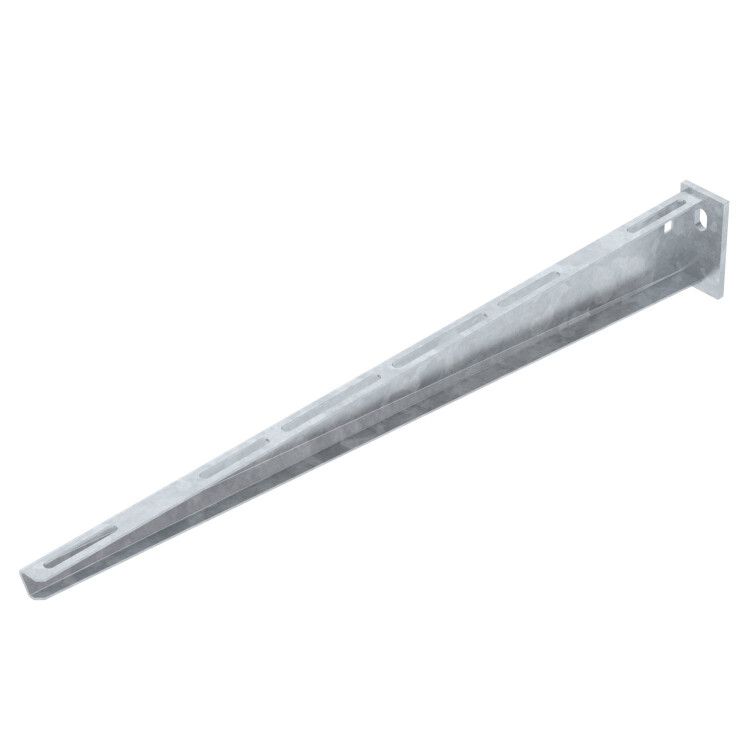

Кронштейн 610мм (AW 15 61 FT) | 6420826 OBO Bettermann

Кронштейн 610 мм горячеоцинкованный от OBO BETTERMANN (артикул aw 15 61 ft) - прочный настенный и опорный элемент для крепления кабельных лотков шириной до 600 мм. Он рассчитан на длительную эксплуатацию в сложных условиях производства, химических объектах и прибрежных зонах с умеренной коррозионной активностью.

Назначение и область применения

Кронштейн 610 мм горячеоцинкованный предназначен для монтажа кабельных лотков на стены и опорные конструкции. Подходит для систем прокладки силовых и контрольных кабелей в промышленных помещениях, на заводах, в энергообъектах, химических цехах и других местах с повышенными требованиями к надежности и долговечности. Применяется там, где важны устойчивость к коррозии, огнестойкость и высокая механическая нагрузка.

Технические характеристики

• Длина: 610 мм
• Ширина лотка: 600 мм
• Угол установки: 90° (перпендикулярный к стене)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Исполнение: настенный и опорный
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (рабочий температурный диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Перфорация: для крепления лотка - M6, для крепления кронштейна - M10
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн 610 мм горячеоцинкованный совместим с кабельными лотками шириной до 600 мм из серии LKS и аналогичными моделями. Крепится к стене или несущей конструкции с помощью анкеров или болтов M10 через предварительно просверленные отверстия. Для фиксации самого лотка используются саморезы или гайки M6. Рекомендуется использовать комплектующие того же производителя (OBO BETTERMANN) для обеспечения совместимости и сохранения сертифицированных характеристик. Монтаж возможен на бетон, кирпич, металлические профили и другие жесткие основания.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кабельных лотков и креплений)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Сейсмостойкость соответствует ГОСТ Р 17516.1-90
• Цинкование выполнено по ГОСТ Р 9.307-89
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает даже при контакте с влагой и агрессивной средой
• Поддерживает огнестойкость до 90 минут, что важно для систем, требующих соблюдения норм пожарной безопасности
• Сейсмостойкость позволяет применять в регионах с высокой сейсмической активностью
• Долгий срок службы (более 30 лет) снижает затраты на замену и обслуживание
• Универсальное крепление: один тип кронштейна подходит как для настенного, так и для опорного монтажа

Ограничения применения

Не рекомендуется использовать в условиях постоянного погружения в воду, в морской зоне с высокой солевой нагрузкой (например, на открытых причалах) или в агрессивных химических парах без дополнительной защиты. Также не следует применять для крепления лотков шириной более 600 мм - это выведет изделие за пределы расчетной нагрузки. Температурный режим выше +45 C или ниже –70 C недопустим.

Примеры использования

• Крепление кабельных лотков в цехах металлургического завода
• Прокладка кабелей управления в химическом производстве с умеренным уровнем влажности
• Энергетические подстанции и распределительные пункты
• Объекты атомной отрасли, требующие наличия лицензии Росатома
• Промышленные здания в северных регионах России с экстремально низкими зимними температурами

Практические советы

• При монтаже проверьте соответствие диаметра отверстий в стене и используемых крепежей (M10 для кронштейна, M6 для лотка)
• Для максимальной надежности используйте анкеры с гарантией несущей способности ≥1,5 кН
• Не допускайте перегрузки - суммарная масса кабелей и лотка не должна превышать 150 кг на один кронштейн
• При использовании в холодном климате убедитесь, что все крепежные элементы также имеют подходящую климатическую маркировку (УХЛ-1)
• Артикул aw 15 61 ft - это точный идентификатор для заказа запчастей и замены; всегда указывайте его при запросе технической поддержки
