Кронштейн 210мм (AW 15 21 FT 2L) | 6420915 OBO Bettermann

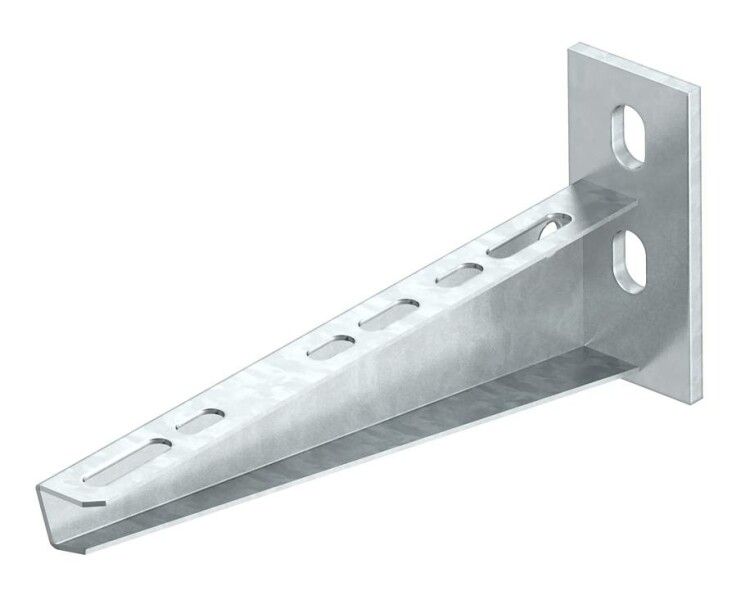

Кронштейн 210мм от OBO BETTERMANN - прочный настенный и опорный элемент из стали с горячецинковым покрытием, предназначенный для надежного крепления кабельных лотков и других коммуникаций в условиях повышенной влажности и агрессивной среды. Артикул AW 15 21 FT 2L обеспечивает совместимость с системами OBO Bettermann и соответствует требованиям ГОСТ для промышленного использования.

Назначение и область применения

Кронштейн 210мм используется для монтажа кабельных лотков, трубопроводов и другого оборудования на стенах или опорных конструкциях. Подходит для установки в производственных цехах, химических объектах, наружных зонах с умеренной солевой нагрузкой - например, рядом с морскими портами или в регионах с сезонными осадками. Применяется там, где требуется долговечность и устойчивость к коррозии.

Технические характеристики

• Длина: 210 мм
• Несущая способность: 1,5 кН (эквивалентно около 150 кг статической нагрузки)
• Материал: углеродистая сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Угол между плоскостями: 90°
• Исполнение: настенный и опорный тип
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Перфорация: отверстия под крепление лотка - М6, под крепление кронштейна - М10
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 210мм совместим с большинством кабельных лотков и каналов, имеющих стандартную перфорацию под болты М6. Для монтажа используются анкерные болты или шпильки М10, закрепляемые в стене или несущей конструкции. Кронштейн имеет прямую опорную пластину - это позволяет равномерно распределить нагрузку и исключает деформацию при длительном использовании. Сварная конструкция гарантирует жесткость и отсутствие подвижных частей. Рекомендуется использовать два крепления на каждый кронштейн для максимальной надежности.

Безопасность и стандарты

Произведен согласно ГОСТ 52868-2007 (для кронштейнов кабельных систем), ГОСТ Р 9.307-89 (горячее цинкование), ГОСТ 15150-69 (климатические условия) и ГОСТ Р 17516.1-90 (сейсмическая устойчивость). Соответствует требованиям пожарной безопасности по ГОСТ Р 53316-2009 - сохраняет целостность при воздействии открытого огня до 90 минут в зависимости от комплектации системы.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и сварному соединению
• Защита от коррозии за счет глубокого цинкования - особенно важно во влажных и химически активных средах
• Поддержка высоких нагрузок - до 150 кг на один кронштейн
• Работает в экстремальных температурных режимах - от −70 C до +45 C
• Сейсмостойкость позволяет применять в районах с высокой сейсмичностью
• Долгий срок службы - более 30 лет без замены

Ограничения применения

• Не предназначен для постоянного погружения в воду или контакта с морской водой - допустима лишь низкая солевая нагрузка
• Не рекомендован для использования в местах с регулярным воздействием кислотных паров или щелочей без дополнительной защиты
• Запрещено использовать с крепежом крупнее М10 - это может повредить перфорацию
• Огнестойкость зависит от типа кабеля и сборки всей системы - необходимо проверять соответствие по документации на кабели

Примеры использования

• Фиксация металлических лотков в цехах пищевых предприятий с частой мойкой
• Монтаж силовых трасс на стенах химических заводов
• Установка кабельных путей в подземных переходах и тоннелях с высокой влажностью
• Крепление проводов и труб в зонах с риском землетрясений - например, на Дальнем Востоке России

Практические советы

• При выборе места крепления убедитесь, что основание (бетон, кирпич, металл) выдерживает нагрузку и имеет достаточную плотность для анкеров М10
• Используйте только подходящие по размеру болты и гайки - не затягивайте слишком сильно, чтобы не деформировать перфорацию
• Для длинных участков лотка применяйте кронштейны через каждые 1–1,5 метра - это предотвращает прогиб
• Проверьте наличие сертификатов на кабели, которые будут проходить через систему - они влияют на заявленную огнестойкость E45–E90
• Артикул AW 15 21 FT 2L совпадает с каталогом OBO Bettermann - легко найти аналоги и запчасти
