Кронштейн 610мм (AW 15 61 FT 2L) | 6420927 OBO Bettermann

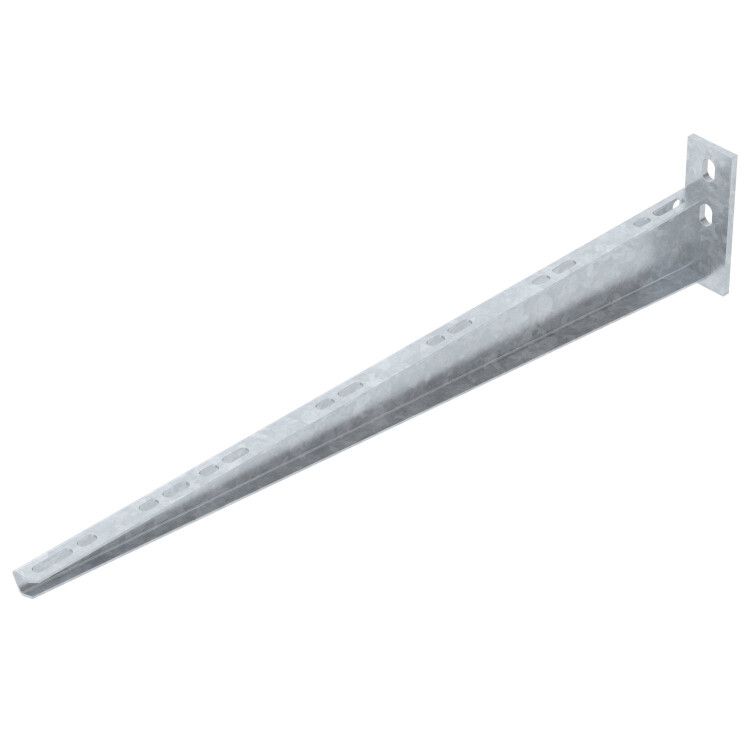

Кронштейн 610мм от OBO BETTERMANN (арт. AW 15 61 FT 2L / 6420927) - прочный настенный и опорный кронштейн из стали с горячим цинкованием, предназначенный для надёжного крепления кабельных лотков и трубопроводов в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн 610мм используется для монтажа кабельных лотков, каналов и других элементов электрооборудования на вертикальных поверхностях или опорных конструкциях. Подходит для установки в производственных цехах, химических объектах, на промплощадках и в прибрежных зонах с умеренной солевой нагрузкой. Обеспечивает долговременную эксплуатацию при температуре от –70 C до +45 C и высоких механических нагрузках.

Технические характеристики

• Длина: 610 мм
• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Материал: углеродистая сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Угол между плоскостями: 90°
• Исполнение: настенный и опорный тип
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля)
• Перфорация для крепления лотка: M6
• Перфорация для крепления кронштейна: M10
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн 610мм совместим с большинством стандартных кабельных лотков и трубопроводных систем, имеющих соответствующую перфорацию. Для монтажа используются два анкерных болта или шпильки M10 через отверстия в основной пластине. Крепление лотка осуществляется болтами M6. Рекомендуется использовать комплектующие того же производителя (OBO BETTERMANN) для обеспечения совместимости и сохранения заявленной несущей способности. Установка возможна на бетон, кирпич и другие плотные основания. Не допускается монтаж на гипсокартон или легкие перегородки без усиления.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 52868-2007 (для кабельных систем средней нагрузки)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая коррозионная стойкость благодаря глубокому горячему цинкованию - защита сохраняется даже при повреждении поверхности
• Поддерживает длительную эксплуатацию в агрессивных средах - химические производства, влажные помещения
• Обеспечивает безопасность в зонах с риском землетрясений - выдерживает сейсмическую активность до 9 баллов
• Огнестойкость позволяет применять в системах, где требуется сохранить целостность проводки при пожаре
• Фиксированная форма и жёсткая конструкция исключают деформацию под нагрузкой

Ограничения применения

• Не предназначен для монтажа в условиях постоянного погружения в воду или высокой солевой агрессии (например, открытые участки побережья с волновым воздействием)
• Не рекомендован для использования в качестве самостоятельной несущей конструкции - требует жёсткого закрепления на капитальных стенах или опорах
• Не следует применять при температурах выше +45 C без дополнительной теплоизоляции окружающей среды
• Не совместим с крепёжными элементами крупнее M10 - перфорация имеет ограниченный диаметр

Примеры использования

• Крепление кабельных лотков в цехах АЭС и тепловых электростанций
• Монтаж силовых трасс в химических заводах с агрессивными паровыми средами
• Установка наружных кабельных маршрутов в портовых терминалах с умеренным уровнем соли
• Фиксация трубопроводов и коммуникаций в холодильных камерах и ледниковых помещениях

Практические советы

• При выборе кронштейна 610мм учитывайте посадочные отверстия - они рассчитаны именно под M6/M10, использование другого крепежа снижает несущую способность
• Для максимальной защиты от коррозии используйте только оригинальные болты и гайки OBO BETTERMANN с аналогичным покрытием
• Проверьте качество сварных швов перед монтажом - наличие трещин недопустимо
• При установке в сейсмоактивных районах обязательно применяйте анкерные болты с гарантией расчётной нагрузки и контроль затяжки моментом
• Артикул AW 15 61 FT 2L указывает на спецификацию - не заменяйте другими моделями без проверки нагрузочных параметров
