Кронштейн 160мм (AS 15 16 FT) | 6421334 OBO Bettermann

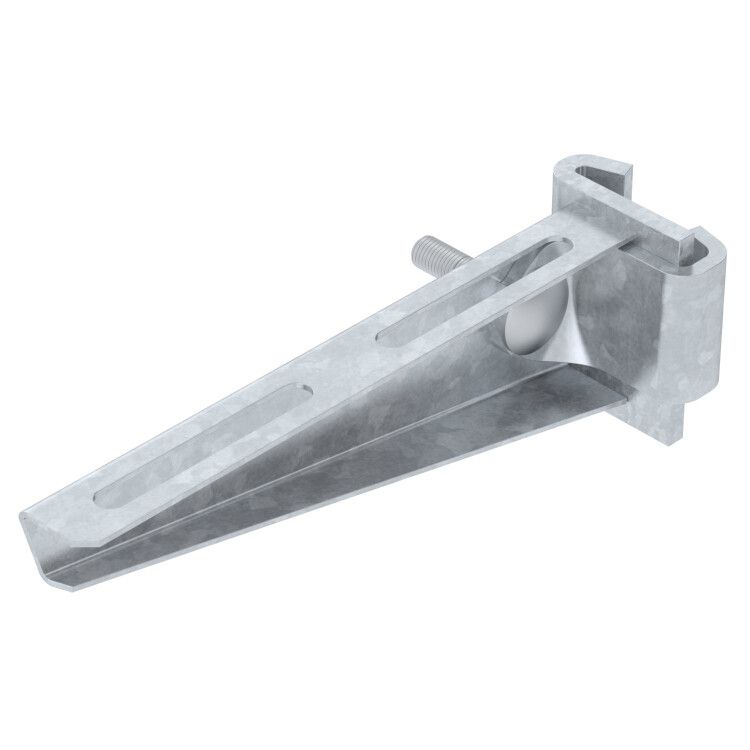

Кронштейн 160 мм (AS 15 16 FT, ГСИ) - это опорный элемент системы кабельных трасс OBO BETTERMANN, предназначенный для надежного крепления лотков шириной до 150 мм на I-образных стойках. Продукт сочетает высокую механическую прочность, устойчивость к коррозии и соответствие требованиям промышленной безопасности, что делает его подходящим для сложных условий эксплуатации в производственных и специализированных объектах.

Назначение и область применения

Кронштейн 160 мм (AS 15 16 FT, ГСИ) используется для монтажа кабельных лотков на вертикальные I-образные стойки в системах распределения силовых и сигнальных кабелей. Подходит для установки в условиях повышенной влажности, агрессивной среды и температурных колебаний. Области применения: промышленные цеха, энергообъекты, химические производства, объекты с низкой солевой нагрузкой (прибрежные зоны без постоянного воздействия морской воды), объекты ЖКХ и инфраструктуры.

Технические характеристики

• Тип: опорный кронштейн, сварной, с зажимной конструкцией и опорной пластиной
• Угол установки: 90° - обеспечивает перпендикулярное крепление лотка к стойке
• Ширина совместимого лотка: до 150 мм
• Материал: сталь оцинкованная, покрытие - горячий цинк по ГОСТ Р 9.307-89
• Толщина цинкового слоя: 60–85 мкм
• Несущая способность: 1,5 кН (эквивалентно ~150 кг равномерно распределенной нагрузки)
• Фиксация лотка: перфорация под болты M6
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Огнестойкость: соответствует классам E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации
• Реестр РФ: №1367/11/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кронштейн 160 мм (AS 15 16 FT, ГСИ) предназначен исключительно для крепления к I-образным стойкам. Для установки требуется предварительная сборка стойки и точное выверение положения. Лоток фиксируется через перфорацию болтами M6 - рекомендуется использовать шайбы и гайки с антикоррозийным покрытием. Кронштейн не требует сварки при монтаже - он уже является сварным изделием. Расстояние между кронштейнами зависит от нагрузки и жесткости лотка; согласно ГОСТ 52868-2007, шаг крепления для лотков 150 мм обычно составляет 1–1,5 метра.

Безопасность и стандарты

Кронштейн 160 мм (AS 15 16 FT, ГСИ) сертифицирован по следующим нормативам:

• ГОСТ 52868-2007 - требования к кабельным лоткам и комплектующим
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Продукт внесен в Реестр промышленной продукции РФ и имеет лицензию Росатома, что позволяет применять его на объектах атомной энергетики и других стратегически важных предприятиях.

Преимущества

• Высокая долговечность благодаря двухслойному горячему цинкованию - защищает от коррозии даже в агрессивной среде
• Поддержка значительных нагрузок (до 150 кг) без деформаций
• Сейсмостойкость и огнестойкость обеспечивают безопасность в аварийных ситуациях
• Универсальная перфорация под M6 упрощает замену и модификацию лотков
• Соответствие требованиям Росатома и госреестра снижает риск отказа при проверках

Ограничения применения

Кронштейн 160 мм (AS 15 16 FT, ГСИ) нельзя использовать:

• На стойках другого профиля (например, U-образных или круглых)
• В местах с постоянным контактом с морской водой или высокой солевой нагрузкой - цинк может разрушаться быстрее
• При температурах выше +45 C длительное время - возможна потеря прочности материала
• Как самостоятельный несущий элемент без I-образной стойки

Не применяйте для крепления тяжелых трубопроводов или оборудования - только для кабельных лотков.

Примеры использования

• Крепление лотков в цехах металлургического завода с высокой влажностью и перепадами температур
• Монтаж кабельных трасс в подземных коммуникациях химического комплекса
• Установка на объектах АЭС и НИИ, где требуется наличие лицензии Росатома
• Прокладка кабелей в административных зданиях в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте, чтобы I-образная стойка имела правильную геометрию - изгиб или деформация снижают несущую способность
• Используйте болты M6 с плоскими и пружинными шайбами - это предотвращает самопроизвольное ослабление
• При групповой установке кронштейнов выставляйте их на одном уровне - это гарантирует ровный ход лотка
• Проверяйте целостность цинкового покрытия после транспортировки - поврежденные участки можно обработать цинкосодержащим спреем
• Для объектов с особыми требованиями к пожарной безопасности - учитывайте, что класс огнестойкости E45–E90 достигается только при использовании кабелей с соответствующей маркировкой
