Кронштейн 110мм (AW 15 11 FT 2L) | 6420909 OBO Bettermann

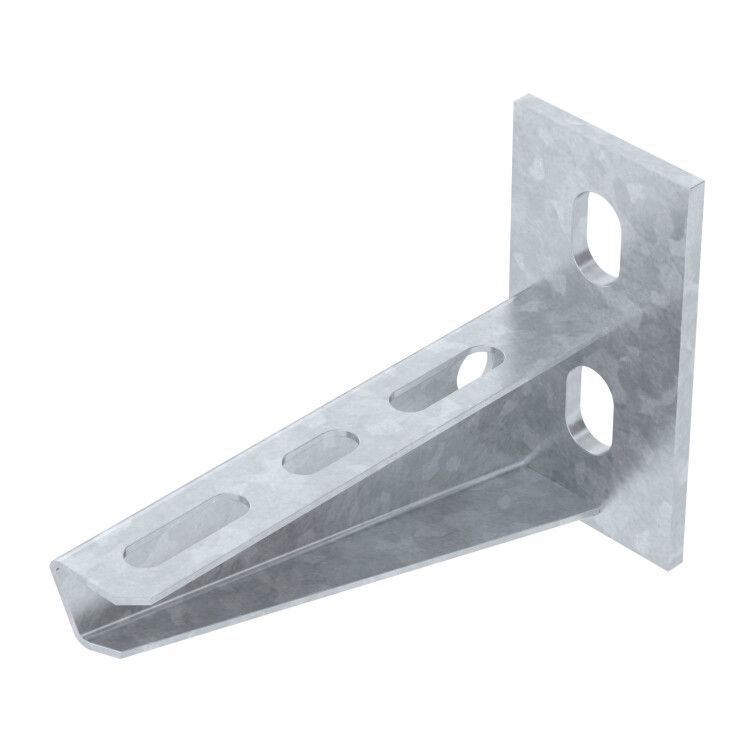

Кронштейн AW 15 11 FT 2L от OBO BETTERMANN - это прочная металлическая опора с горячедипцованной защитой, предназначенная для крепления кабельных лотков и других элементов электроустановок в условиях повышенной влажности и агрессивной среды. Надежный и долговечный, он подходит как для промышленных помещений, так и для внешних зон с умеренной коррозионной активностью.

Назначение и область применения

Кронштейн AW 15 11 FT 2L используется для крепления кабельных лотков, трубопроводов и другого оборудования к стенам или опорным поверхностям. Он рассчитан на средние нагрузки - до 150 кг (1,5 кН) - и применяется там, где важны долговечность и устойчивость к коррозии. Подходит для установки в производственных цехах, химических объектах, на объектах near coast с низкой солевой нагрузкой. Также допускается использование в закрытых и частично открытых зонах с экстремальными температурными колебаниями.

Технические характеристики

• Тип: настенный и опорный кронштейн
• Материал: сталь
• Покрытие: горячее цинкование (толщина слоя 60–85 мкм)
• Угол изгиба: 90°
• Несущая способность: 1,5 кН (до 150 кг)
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене: под болты М10
• Климатическое исполнение: УХЛ-1 (рабочий диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля)
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн AW 15 11 FT 2L совместим с большинством стандартных кабельных лотков, имеющих перфорацию под крепёж М6. Для монтажа используются два анкерных болта или шпильки М10, которые проходят через отверстия в опорной пластине. Крепление выполняется на сплошную поверхность - бетон, кирпич, металл. Перед установкой проверьте глубину сверления и соответствие диаметра отверстий под болты. Сварка не требуется - изделие уже готово к использованию.

Безопасность и стандарты

• Цинкование выполнено по ГОСТ Р 9.307-89 - обеспечивает равномерное покрытие и высокую адгезию
• Изделие соответствует требованиям ГОСТ 52868-2007 для крепежных систем кабельных лотков
• Сейсмическая устойчивость подтверждена по ГОСТ Р 17516.1-90
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 - сохраняет целостность при воздействии пламени до 90 минут
• Климатическое исполнение УХЛ-1 позволяет применять в холодных регионах и неотапливаемых помещениях

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает даже при повреждении механического характера
• Работает в широком температурном диапазоне - от –70 C до +45 C
• Поддерживает безопасность при пожаре - не теряет форму в течение 45–90 минут
• Устойчив к сейсмическим воздействиям - подходит для регионов с высокой сейсмической активностью
• Не требует обслуживания - срок службы более 30 лет без замены

Ограничения применения

Кронштейн AW 15 11 FT 2L не рекомендован для постоянного контакта с морской водой, соляными туманами или агрессивными химическими веществами (например, кислотами, щелочами). Также не следует использовать в местах с постоянным механическим ударным воздействием - например, рядом с работающими прессами или конвейерами с вибрацией выше нормы. Превышение нагрузки 1,5 кН недопустимо - это может вызвать деформацию или отказ крепления.

Примеры использования

• Крепление кабельных лотков в цехах пищевой промышленности с частой мойкой
• Фиксация проводов и кабелей в подземных переходах и тоннелях
• Установка наружных трасс в портовых зонах с низкой солевой нагрузкой
• Электрооборудование в лабораториях и химических производствах с контролируемой влажностью
• Обустройство распределительных пунктов в холодных регионах России и Сибири

Практические советы

• При монтаже используйте болты с гроверами или контргайками - особенно в вибрационных зонах
• Проверяйте плотность прилегания кронштейна к поверхности перед затяжкой - неровности снижают несущую способность
• Для длинных участков лотка устанавливайте кронштейны с шагом не более 1,5 метра
• Не комбинируйте этот кронштейн с другими типами креплений без расчета общей жесткости системы
• При необходимости окраски - используйте только краски, совместимые с цинком; предварительно протестируйте адгезию
