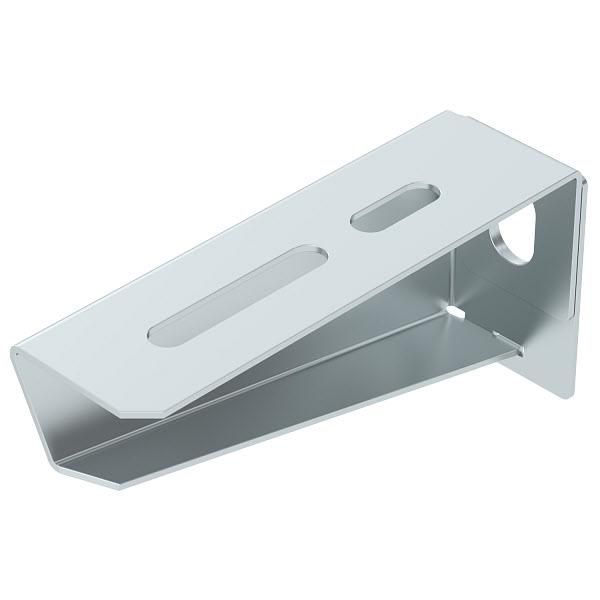

Кронштейн оцинкованный 110 мм. (MWA 12 11S FS RU) | 6424502 OBO Bettermann

Кронштейн оцинкованный 110 мм, консоль для крепления к стене и/или в профиль 32.5x110x53 сталь оцинкованное, серия MWA 12 11S FS RU - это легкий консольный кронштейн от OBO Bettermann, предназначенный для надежного крепления кабельных лотков шириной 50–100 мм к вертикальным поверхностям. Артикул 6424502 и серия MWA 12 11S FS RU обеспечивают совместимость с системами LKS.

Назначение и область применения

Кронштейн оцинкованный 110 мм используется для монтажа кабельных лотков на стены, колонны или в металлические профили. Подходит для внутренних помещений с умеренной влажностью: офисы, производственные цеха, распределительные щитовые, телекоммуникационные шкафы. Применяется там, где требуется компактное, жесткое и долговечное крепление лотков шириной до 100 мм.

Технические характеристики

• Тип: Консольный кронштейн с углом 90°
• Материал: Сталь с оцинкованным покрытием
• Габариты: 32,5 × 110 × 53 мм
• Несущая способность: 1,2 кг (для равномерно распределённой нагрузки)
• Ширина лотка: 50–100 мм
• Цвет: Светло-серый
• Защита от коррозии: Гальваническое цинкование
• Лицензия: ЦО-12-101-13253 от 12.04.2023
• Реестр РФ: 1367\2\2023

Совместимость и монтаж

Кронштейн оцинкованный 110 мм из серии MWA 12 11S FS RU совместим с лотками системы LKS от OBO Bettermann. Крепится к стене через два отверстия под саморезы или анкеры (диаметр отверстий не указан - используйте стандартные крепежи 4–5 мм). Для установки в профиль - защелкивается в боковой паз профиля шириной 32,5 мм. Угол 90° обеспечивает перпендикулярное положение лотка относительно поверхности крепления. Монтаж выполняется без дополнительных инструментов, кроме отвертки или шуруповёрта.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ (№1367\2\2023) и имеет действующую лицензию ЦО-12-101-13253. Оцинкованная сталь обеспечивает безопасную эксплуатацию в помещениях без агрессивных сред. Не предназначен для наружного использования или мест с постоянным контактом с водой.

Преимущества

• Высокая устойчивость к коррозии благодаря гальваническому цинкованию
• Простой и быстрый монтаж - фиксация в профиле без болтов
• Поддерживает стандартную ширину лотков 50–100 мм
• Низкая масса снижает нагрузку на стену и ускоряет сборку
• Совместим с сериями LKS и другими элементами системы OBO Bettermann

Ограничения применения

• Не выдерживает динамические или ударные нагрузки - только статическая нагрузка до 1,2 кг
• Не рекомендован для наружной установки, в сырых помещениях или зонах с высокой химической активностью
• Не подходит для лотков шириной менее 50 мм или более 100 мм
• Не является несущим элементом для тяжелых шкафов или оборудования - только для кабельных трасс

Примеры использования

• Крепление пластикового или металлического лотка в серверной комнате
• Фиксация кабельного канала вдоль стены в производственном цеху
• Установка в профиль внутри распределительного щита
• Монтаж вентиляционных каналов с кабелями связи в офисных перегородках

Практические советы

• Перед монтажом проверьте, что ширина вашего лотка попадает в диапазон 50–100 мм - иначе он будет люфтить или деформироваться
• При креплении к стене используйте анкера подходящего типа для материала основания (бетон, кирпич, гипсокартон)
• Если кронштейн монтируется в профиль, убедитесь, что профиль имеет правильный внутренний размер 32,5 мм - иначе соединение не защелкнётся
• Для длинных участков трассы устанавливайте кронштейны с шагом не более 80 см - даже при малой нагрузке прогиб лотка может возникнуть
• Артикул 6424502 и серия MWA 12 11S FS RU легко заменяемы в рамках системы LKS - запасные части всегда доступны
