Кронштейн 310мм (AW 15 31 FT 2L) | 6420918 OBO Bettermann

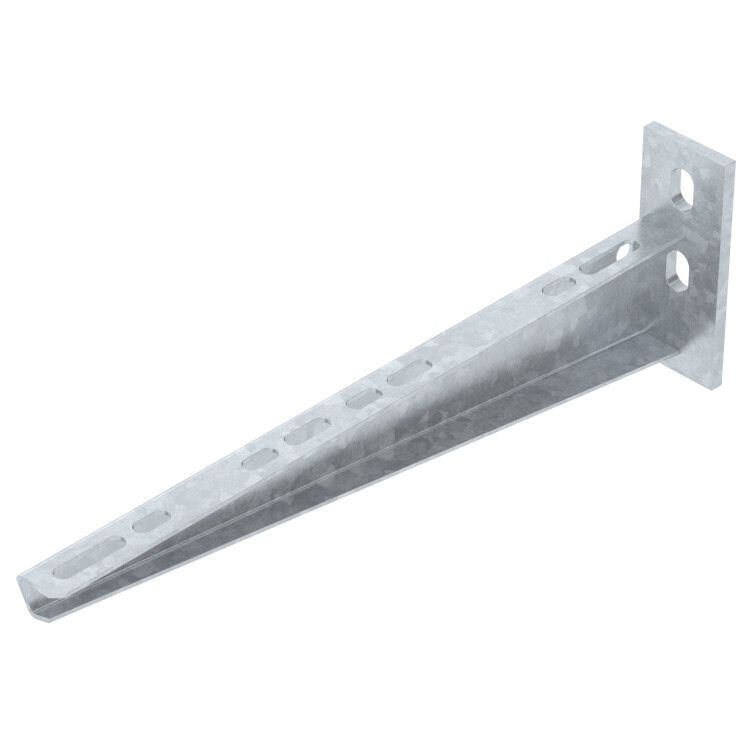

Кронштейн 310 мм от OBO BETTERMANN (артикул AW 15 31 FT 2L) - прочный настенный и опорный кронштейн из стали с горячим цинкованием, предназначенный для надёжного крепления кабельных лотков и других элементов электроустановок в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн 310 мм используется для монтажа кабельных лотков, трубопроводов и другого оборудования на стенах или опорных конструкциях. Подходит для установки в производственных помещениях, химических цехах, на объектах с низкой солевой нагрузкой - например, вблизи побережья, где требуется устойчивость к коррозии. Применяется там, где важна долговечность и безопасность: в энергетике, машиностроении, ЖКХ, транспорте.

Технические характеристики

• Длина: 310 мм
• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Угол: 90° - позволяет крепить лоток параллельно стене
• Исполнение: настенный и опорный - можно использовать как на вертикальной поверхности, так и на опорной раме
• Перфорация: отверстия под крепление лотка - до М6; крепление самого кронштейна - до М10
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 - работает при температуре от –70 C до +45 C
• Сейсмостойкость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: соответствует классам E45–E90 в зависимости от типа кабеля (по ГОСТ Р 53316-2009)
• Срок службы: не менее 30 лет благодаря защите от коррозии

Совместимость и монтаж

Кронштейн 310 мм совместим с большинством кабельных лотков, имеющих стандартную перфорацию под крепёж М6. Для монтажа используются анкеры или болты M10, которые проходят через отверстия в основании кронштейна. Крепится к бетонным, кирпичным или металлическим поверхностям. Рекомендуется предварительно проверить несущую способность основания. Сварной корпус обеспечивает жёсткую связь между плоскостью крепления и опорной частью - исключает деформацию под нагрузкой.

Безопасность и стандарты

Произведён в соответствии с российскими нормами: ГОСТ 52868-2007 (для кронштейнов средней нагрузки), ГОСТ Р 9.307-89 (горячее цинкование), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (сейсмостойкость), ГОСТ Р 53316-2009 (огнестойкость). Соответствие этим стандартам гарантирует соответствие требованиям безопасности при эксплуатации в промышленных зонах.

Преимущества

• Высокая коррозионная стойкость: горячее цинкование защищает сталь даже при постоянном контакте с влагой
• Долгий срок службы - до 30 лет без замены
• Поддержка высоких нагрузок: 1,5 кН позволяют монтировать тяжёлые лотки с кабелями
• Сейсмостойкость 9 баллов - подходит для регионов с активной сейсмической деятельностью
• Работает в экстремальных температурах - от –70 C до +45 C
• Огнестойкость E45–E90 повышает уровень пожарной безопасности системы

Ограничения применения

Не предназначен для монтажа в зонах с высокой солевой нагрузкой (например, на открытых причалах или в морских портах с постоянным брызгами). Не рекомендуется применять в местах с частыми механическими ударными воздействиями - хотя кронштейн прочный, он не является ударопрочным элементом. Также не следует использовать в качестве самостоятельного несущего элемента для массивных конструкций - только для крепления лотков и аналогичных систем.

Примеры использования

• Фиксация кабельных лотков в цехах металлургического завода
• Монтаж проводки в химическом производстве с агрессивной средой
• Укладка силовых кабелей в подземных переходах с высокой влажностью
• Крепление лотков в административных зданиях с требованием к огнестойкости
• Электрооборудование в холодильных комплексах с низкими температурами

Практические советы

• При выборе крепёжа используйте болты/анкеры M10 - они обеспечивают необходимую прочность для крепления кронштейна 310 мм к стене
• Проверьте глубину и качество отверстий в основании перед установкой - особенно важно при работе с бетоном
• Для защиты от конденсата в сырых помещениях допускается использование герметика вокруг точек крепления
• При монтаже нескольких кронштейнов соблюдайте равномерный шаг - не более 1,5 метра между точками крепления при максимальной нагрузке
• Артикул AW 15 31 FT 2L - это именно тот вариант, который подходит для стандартных задач. Альтернативы с другими длинами или углами доступны в линейке OBO BETTERMANN, но этот кронштейн 310 мм - наиболее универсальный для средних нагрузок
