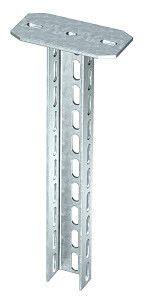

Подвесная стойка с траверсой 70x50x1000 (US 7 K 100 FT) | 6339182 OBO Bettermann

Стойка подвесная с траверсой 70x50x1000 мм, оцинкованная от OBO BETTERMANN (артикул us 7 k 100 ft) предназначена для крепления кабельных трасс, трубопроводов и оборудования на потолках и стенах в промышленных помещениях. Уникальная конструкция с приваренной траверсой обеспечивает устойчивую фиксацию и равномерное распределение нагрузки.

Назначение и область применения

Стойка подвесная с траверсой 70x50x1000 мм, оцинкованная используется для подвесного монтажа кабельных систем, воздуховодов, труб и другого технологического оборудования. Применяется в промышленных зонах, на заводах, в энергообъектах, где требуется надёжная и долговечная система крепления. Подходит для установки в условиях повышенной влажности, агрессивной среды и высоких требований к коррозионной стойкости.

Технические характеристики

• Тип изделия: U-образная стойка с приваренной траверсой
• Материал: сталь оцинкованная с горячим цинкованием
• Габаритные размеры: 70 × 50 мм (сечение профиля), длина 1000 мм
• Несущая способность: до 3,5 кг
• Исполнение: U-профиль с жёстко приваренной траверсой
• Реестр промышленной продукции РФ: 1367\24\2023
• Тип по классификации производителя: US 7 K 100 FT

Совместимость и монтаж

Стойка подвесная с траверсой 70x50x1000 мм, оцинкованная совместима со стандартными крепёжными элементами OBO BETTERMANN: анкерами, болтами M8–M10, хомутами и кронштейнами. Монтаж выполняется через отверстия в траверсе с помощью анкерных болтов в бетонную или кирпичную поверхность. Для крепления к металлическому каркасу используются саморезы или сварка. Учитывайте посадочную ширину 70 мм - она соответствует стандартным кабельным лоткам и трубным хомутам этого формата.

Безопасность и стандарты

• Произведено в соответствии с требованиями ГОСТ Р 55842-2013 (системы крепления электрооборудования)
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики
• Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944

Преимущества

• Усиленная конструкция с приваренной траверсой исключает деформацию под нагрузкой
• Горячее цинкование защищает от коррозии даже при механическом повреждении покрытия
• Высокая точность геометрии - позволяет легко комбинировать с другими элементами системы OBO BETTERMANN
• Не требует дополнительной антикоррозийной обработки после монтажа

Ограничения применения

• Несущая способность ограничена 3,5 кг - не подходит для тяжёлых шкафов, крупных насосов или массивных каналов
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или температур выше +100 C
• Не предназначен для подвеса вибрирующего оборудования без демпферов
• Длина 1000 мм требует дополнительной опоры при больших пролётах (>1,5 м) или динамических нагрузках

Примеры использования

• Фиксация кабельных лотков в цехах пищевой промышленности
• Подвеска воздушных трубопроводов на производстве сжатого воздуха
• Крепление светильников и датчиков в подземных тоннелях
• Монтаж проводов управления на АЭС и других объектах Росатома

Практические советы

• Перед монтажом проверьте, что отверстия в траверсе не забиты окалинами - при необходимости прочистите иглой
• При использовании нескольких стоек подряд выдерживайте шаг не более 1,2 м для равномерного распределения веса
• Для увеличения жёсткости можно комбинировать с вертикальными направляющими OBO BETTERMANN типа S 7
• При работе в агрессивной среде (например, на химзаводе) избегайте контакта с кислотами - цинк устойчив к щелочам и влаге, но не к HCl и H₂SO₄
• Артикул us 7 k 100 ft - это оригинальный продукт OBO BETTERMANN; аналоги часто имеют меньшую толщину стенки и неверную геометрию траверсы
