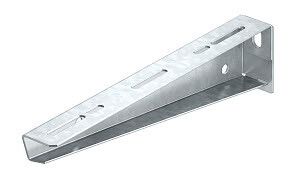

Кронштейн оцинкованный 410мм (MWA 12 41S FS) | 6424759 OBO Bettermann

Комплект кронштейн с опорой и болтом 410 мм оцинкованный сталь от OBO BETTERMANN (артикул MWA 12 41S FS) предназначен для надежного крепления кабельных лотков и трубопроводов на стене или опорной поверхности. Продукт сочетает прочную стальную конструкцию с долговечным оцинкованным покрытием, что делает его подходящим как для внутренних, так и для внешних условий эксплуатации.

Назначение и область применения

Этот кронштейн используется для монтажа кабельных систем на вертикальных поверхностях - стенах, колоннах, потолках. Подходит для установки лотков, гофр, труб и других элементов кабельных трасс. Комплексная защита от коррозии позволяет применять его в помещениях с повышенной влажностью, на улице, в неотапливаемых зонах. Назначен для легких и средних нагрузок - до 120 кг, соответствует требованиям ГОСТ 52868-2007.

Технические характеристики

• Тип изделия: настенный и опорный кронштейн
• Материал: сталь с оцинкованным покрытием
• Угол изгиба: 90°
• Несущая способность: 1,2 кН (эквивалентно 120 кг)
• Толщина цинкового слоя: 20 мкм (по ГОСТ Р 14918-80, 1-й класс)
• Рабочий температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 28 лет за счет конвейерного цинкования
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления кронштейна: под болты М10
• Комплект поставки: кронштейн + болт М10×25 мм

Совместимость и монтаж

Кронштейн совместим со всеми типами кабельных лотков, имеющими стандартную перфорацию под М6. Для монтажа требуется предварительно просверлить отверстия в основании (бетон, кирпич, металл) и закрепить кронштейн болтом М10. Болт в комплекте уже подготовлен для быстрой сборки. Расстояние между точками крепления - 410 мм, что обеспечивает равномерное распределение нагрузки. Крепление допускается как на горизонтальные, так и на вертикальные поверхности. Не требует специальных инструментов - достаточно шуруповёрта и сверла нужного диаметра.

Безопасность и стандарты

• Соответствие ГОСТ 52868-2007 - требования к несущей способности кабельных систем
• ГОСТ Р 14918-80 - класс защиты от коррозии (1-й класс, толщина цинка 20 мкм)
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1 для экстремальных температур
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90, проверенная по методике испытаний на огневую нагрузку

Преимущества

• Высокая механическая прочность благодаря стальной основе и правильному профилю
• Защита от коррозии на весь срок службы - цинкование выполнено методом конвейера, обеспечивающим равномерное покрытие
• Поддержка работы в широком диапазоне температур - от арктических холодов до жарких помещений
• Сейсмостойкость повышает безопасность в регионах с высокой сейсмической активностью
• Огнестойкость соответствует нормам для объектов с повышенными требованиями к пожарной безопасности
• Комплектность - всё необходимое для монтажа в одной упаковке

Ограничения применения

• Не предназначен для крепления тяжелых оборудования массой более 120 кг
• Не рекомендован для постоянного контакта с химически агрессивными жидкостями (например, кислотами, щелочами)
• Не следует использовать в условиях частого механического воздействия (вибрация, удары), которые могут вызвать деформацию
• Запрещается применять в качестве несущего элемента для силовых конструкций вне системы кабельных трасс

Примеры использования

• Фиксация кабельных лотков в офисных зданиях, торговых центрах
• Монтаж проводки на промышленных участках - конвейеры, цеха, складские помещения
• Установка кабельных систем на фасадах зданий, в подземных парковках
• Использование в энергообъектах, где важна огнестойкость и долговечность
• Аппаратные комнаты, серверные, распределительные пункты

Практические советы

• При выборе места монтажа учтите шаг между кронштейнами - максимальное расстояние не должно превышать 410 мм, чтобы сохранить расчетную несущую способность
• Для бетонных стен используйте анкерные болты; для металлических конструкций - саморезы по металлу с предварительным сверлением
• Проверьте соответствие диаметра отверстий в лотке и кронштейне - перфорация рассчитана именно под М6, другие размеры могут потребовать доработки
• При использовании в сырых местах дополнительно контролируйте герметичность соединений, хотя само покрытие обеспечивает хорошую защиту
• При замене старых кронштейнов - новый аналог MWA 12 41S FS полностью совместим с существующими системами KTS от OBO BETTERMANN
