Кронштейн 160мм (AW 15 16 FT 2L) | 6420912 OBO Bettermann

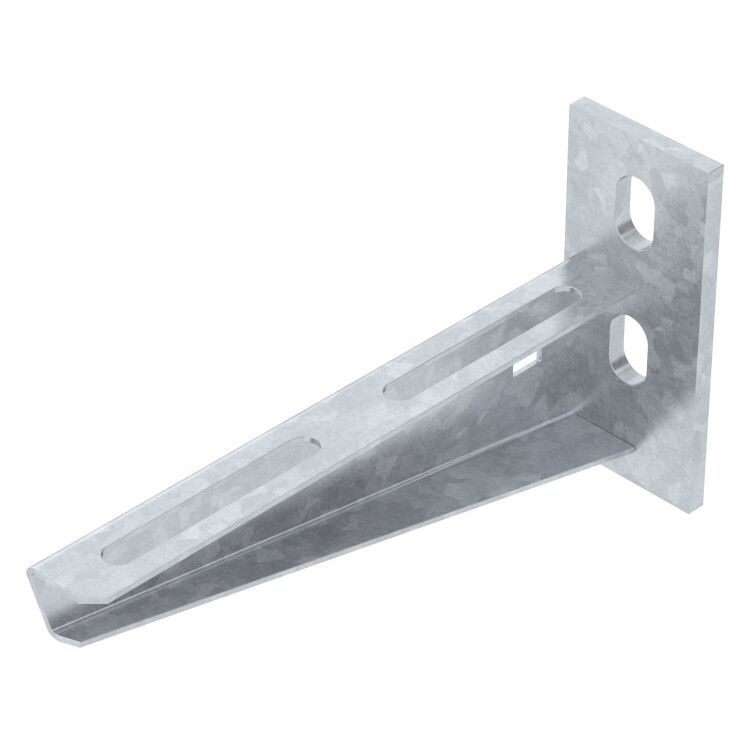

Кронштейн 160 мм от OBO BETTERMANN (артикул AW 15 16 FT 2L) - это прочный настенный и опорный кронштейн из стали с горячим цинкованием, предназначенный для надежного крепления кабельных лотков и трубопроводов в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн 160 мм используется для монтажа кабельных лотков, каналов и других элементов электроустановок на вертикальных поверхностях или опорных конструкциях. Подходит для установки в производственных зонах, химических цехах, на объектах энергетики и в прибрежных районах с умеренной солевой нагрузкой. Применяется там, где требуется долговечная и устойчивая к коррозии система крепления.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно около 150 кг статической нагрузки)
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Угол между плоскостями: 90°
• Исполнение: настенный и опорный тип
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене/опоре: под болты М10
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 160 мм совместим с большинством стандартных кабельных лотков, имеющих перфорацию под болты М6. Для монтажа используются болты М10 с соответствующими шайбами и гайками. Крепление выполняется через два отверстия - обеспечивается равномерное распределение нагрузки. Рекомендуется использовать анкерные болты для бетонных оснований или специальные крепежи для металлических профилей. Обязательно проверьте соответствие диаметра отверстий в лотке и кронштейне перед установкой.

Безопасность и стандарты

• Произведён в соответствии с требованиями ГОСТ 52868-2007 (для крепежных систем кабельных лотков)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90
• Огнестойкость соответствует ГОСТ Р 53316-2009
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и сварному соединению
• Защита от коррозии за счёт горячего цинкования - особенно важно во влажных и химически активных средах
• Долгий срок службы - до 30 лет без замены
• Поддерживает работу в экстремальных температурных режимах - от −70 C до +45 C
• Сейсмостойкость позволяет применять в регионах с высокой сейсмичностью
• Сертифицирован для использования на объектах атомной энергетики

Ограничения применения

Не рекомендуется использовать в зонах с постоянным контактом с морской водой или высокой концентрацией солей - даже с цинкованием возможна ускоренная коррозия. Также не предназначен для динамических или ударных нагрузок, превышающих 1,5 кН. Не следует применять в качестве несущего элемента для тяжелых технологических трубопроводов без дополнительной расчетной проверки.

Примеры использования

• Крепление кабельных лотков в цехах химического производства
• Монтаж проводки на стенах подстанций и распределительных пунктов
• Фиксация кабельных трасс в тепловых электростанциях
• Установка в лабораториях с контролируемой влажностью
• Электрооборудование в портовых зонах с умеренным воздействием солевого тумана

Практические советы

• При монтаже используйте болты М10 с увеличенными шайбами - это предотвращает деформацию поверхности кронштейна при затяжке
• Проверяйте глубину сверления отверстий в стене - недостаточная глубина снижает несущую способность
• Для длительной эксплуатации в агрессивной среде периодически осматривайте покрытие на предмет повреждений цинка
• Кронштейн 160 мм от OBO BETTERMANN можно комбинировать с другими изделиями серии AW - они имеют одинаковые шаги перфорации
• Не допускайте перегрузки - максимальная нагрузка 1,5 кН рассчитана на равномерное распределение веса по всей длине
