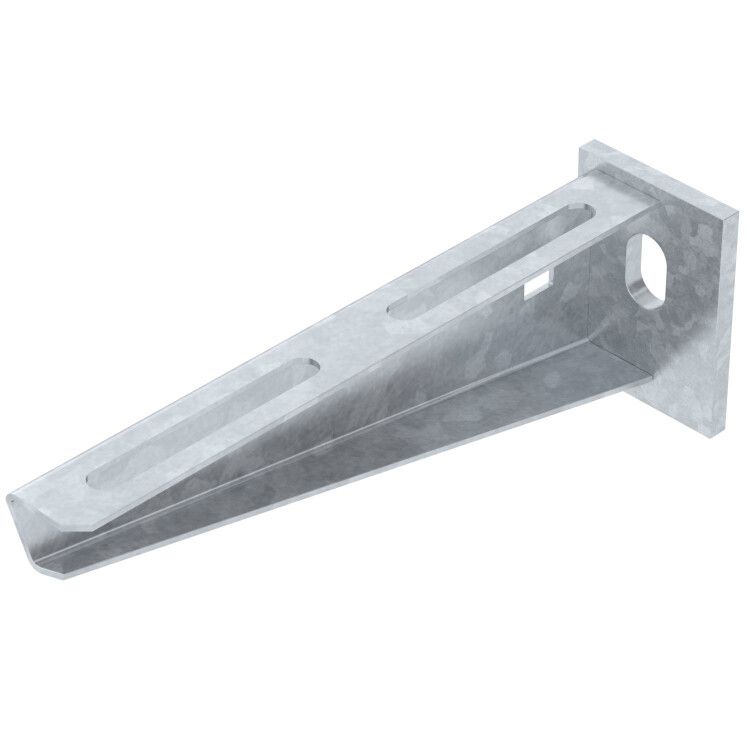

Кронштейн 160мм (AW 15 16 FT) | 6420664 OBO Bettermann

Кронштейн 160 мм горячеоцинкованный от OBO Bettermann - надёжный элемент крепления кабельных лотков для промышленных объектов, где важны долговечность, огнестойкость и устойчивость к коррозии. Артикул aw 15 16 ft соответствует требованиям ГОСТ и сертифицирован для работы в сложных условиях.

Назначение и область применения

Кронштейн 160 мм горячеоцинкованный предназначен для крепления кабельных лотков шириной до 150 мм на стены или опорные конструкции. Подходит для установки в производственных зонах, химических цехах, на объектах энергетики и в прибрежных районах с низкой солевой нагрузкой. Применяется там, где требуется высокая механическая прочность и длительный срок службы - например, на конвейерах, в распределительных щитах, в системах автоматизации.

Технические характеристики

• Тип: настенный и опорный кронштейн
• Угол изгиба: 90°
• Максимальная ширина лотка: 150 мм
• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене: под болты М10
• Эксплуатационная температура: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/23/2023

Совместимость и монтаж

Кронштейн 160 мм горячеоцинкованный совместим с лотками шириной до 150 мм, имеющими стандартную перфорацию под М6. Для монтажа используется один анкерный или болтовый крепёж М10. Крепление выполняется на сплошные стены, бетонные плиты или металлические конструкции. Напряжение между кронштейном и основанием не должно превышать допустимые значения для выбранного крепёжа. Сварной корпус обеспечивает жёсткую связь между вертикальной и горизонтальной частями - это исключает деформацию под нагрузкой.

Безопасность и стандарты

Кронштейн 160 мм горячеоцинкованный соответствует российским нормам: ГОСТ 52868-2007 (для креплений кабельных лотков), ГОСТ Р 9.307-89 (горячее цинкование), ГОСТ Р 53316-2009 (огнестойкость), ГОСТ Р 17516.1-90 (сейсмостойкость). Сертификат Росатома подтверждает соответствие требованиям ядерной и радиационной безопасности. Реестровый номер 1367/23/2023 позволяет использовать изделие на объектах государственной значимости.

Преимущества

• Высокая коррозионная стойкость благодаря толстому слою цинка - подходит для агрессивных сред
• Огнестойкость до 90 минут - повышает безопасность при возникновении пожара
• Сейсмостойкость 9 баллов - надёжно работает в сейсмоактивных регионах
• Долгий срок службы (>30 лет) снижает затраты на замену
• Сварная конструкция предотвращает провисание и деформацию даже при максимальной нагрузке
• Поддержка лицензионных требований Росатома - возможность применения на контролируемых объектах

Ограничения применения

Не рекомендуется применять кронштейн 160 мм горячеоцинкованный в зонах с постоянным воздействием морской соли (высокая солевая нагрузка), так как цинк может подвергаться ускоренному разрушению. Также не следует использовать его для крепления лотков шириной более 150 мм - это выведет конструкцию за пределы расчётной нагрузки. Температурный режим выше +45 C или ниже –70 C недопустим - возможна потеря механической прочности материала.

Примеры использования

• Крепление кабельных лотков в цехах металлургического производства
• Фиксация силовых трасс в химических заводах с агрессивными газами
• Установка наружных кабельных маршрутов в портовых терминалах с низкой солевой активностью
• Обустройство систем управления на АЭС и других объектах Росатома
• Монтаж в сейсмически опасных районах Сибири и Дальнего Востока

Практические советы

• При монтаже используйте болты М10 с подходящей длиной - учтите толщину стены и наличие шайб
• Проверьте посадочное место на плоскость - неровности могут вызвать перекос лотка
• Для защиты от электрохимической коррозии не соединяйте этот кронштейн с медью или алюминием без изоляционных прокладок
• При использовании в холодных условиях проверяйте целостность покрытия после зимнего периода - микротрещины могут образоваться при ударных нагрузках
• Артикул aw 15 16 ft - единственный вариант в серии LKS с такой комбинацией несущей способности, огнестойкости и сейсмостойкости; другие модели не заменят его в критичных системах
