Кронштейн 160мм (AS 30 16 FT) | 6419376 OBO Bettermann

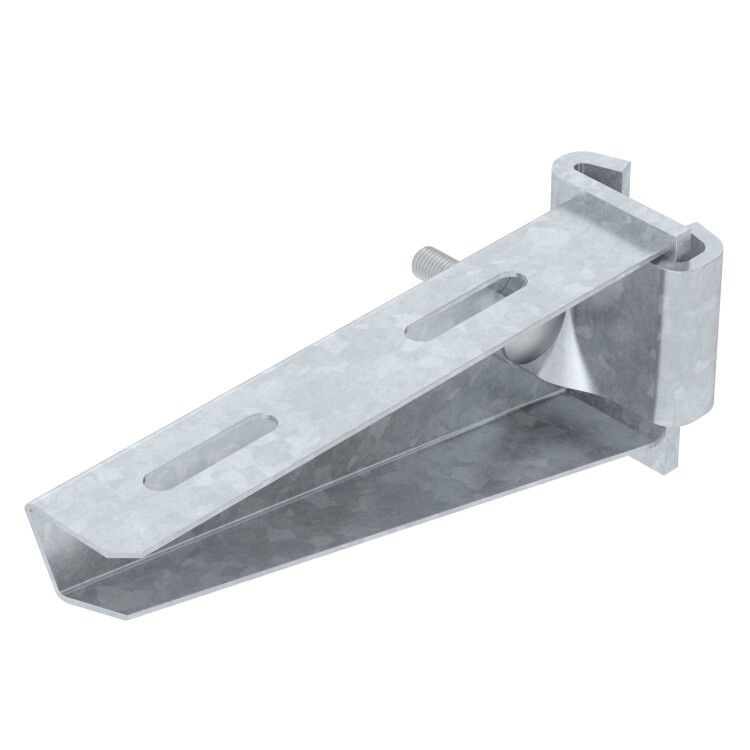

Кронштейн 160 мм, стальной оцинкованный, AS 30 16 FT, консоль с опорой - это надёжный элемент крепления для кабельных лотков на I-образных стойках, рассчитанный на средние нагрузки. Бренд OBO BETTERMANN обеспечивает соответствие требованиям ГОСТ и долговечность даже в агрессивных условиях. Артикул AS 30 16 FT указывает на специфическую модификацию с опорной пластиной и перфорацией под крепёж М6.

Назначение и область применения

Кронштейн 160 мм, стальной оцинкованный, AS 30 16 FT, консоль с опорой предназначен для крепления кабельных лотков к вертикальным I-образным стойкам. Подходит для систем прокладки кабелей в производственных помещениях, химических объектах и прибрежных зонах с умеренной солевой нагрузкой. Применяется там, где требуется прочное, долговечное и огнеупорное решение для распределения проводов и кабелей.

Технические характеристики

• Тип: консоль с опорной пластиной, сварная конструкция
• Материал: сталь с горячим цинкованием
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Несущая способность: 3 кН (эквивалентно 300 кг)
• Перфорация: для крепления лотка болтами до М6
• Климатическое исполнение: УХЛ-1 (ГОСТ 15150-69) - рабочий температурный диапазон от –70 C до +45 C
• Сейсмостойкость: до 9 баллов (ГОСТ Р 17516.1-90)
• Огнестойкость: класс E45–E90 (ГОСТ Р 53316-2009), зависит от типа кабеля
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 160 мм, стальной оцинкованный, AS 30 16 FT, консоль с опорой совместим с I-образными стойками стандартного профиля. Для установки необходимо:

• Закрепить опорную пластину к стене или стойке с помощью анкеров или болтов подходящего диаметра (не указаны в данных - выбирать исходя из материала основания)
• Фиксировать кабельный лоток через перфорированные отверстия болтами М6
• Убедиться, что шаг между кронштейнами соответствует нормам прокладки кабелей и не превышает допустимую грузоподъёмность

Не требует сварки на месте - готовый сварной узел снижает время монтажа.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 - требования к креплениям кабельных лотков
• Цинкование выполнено по ГОСТ Р 9.307-89 - гарантирует антикоррозийную защиту
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 - подтверждена для временного выдерживания пламени 45–90 минут
• Сейсмическая устойчивость проверена по ГОСТ Р 17516.1-90 - пригоден для регионов с высокой сейсмической активностью

Преимущества

• Высокая механическая прочность за счёт сварной конструкции и опорной пластины
• Защита от коррозии благодаря горячему цинкованию - особенно важно в химически агрессивной среде
• Долгий срок службы (более 30 лет) без замены
• Подходит для экстремальных температур - от –70 C до +45 C
• Сейсмостойкость позволяет использовать в районах с частыми толчками
• Перфорация под М6 упрощает быстрое крепление большинства типов лотков

Ограничения применения

• Не предназначается для крепления тяжёлых трубопроводов или оборудования - максимальная нагрузка 3 кН
• Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой - хотя цинк защищает, длительное воздействие соли может снизить срок службы
• Требует жёсткого основания (I-стойка или бетон/металлическая стена); не подходит для крепления на гипсокартон или деревянные конструкции без предварительного усиления
• Огнестойкость зависит от типа кабеля; при использовании несертифицированных кабелей класс E45–E90 может не достигаться

Примеры использования

• Крепление лотков с силовыми кабелями в цехах металлургического производства
• Распределение кабелей управления в химических лабораториях и на заводах по переработке
• Прокладка кабелей связи в припортовых зонах с повышенной влажностью
• Электрооборудование в северных регионах России, где необходима работа при минусовых температурах
• Объекты в сейсмически опасных зонах - например, на Камчатке или в южных регионах Украины

Практические советы

• При монтаже используйте болты М6 с шайбами - они равномерно распределяют нагрузку на перфорацию
• Проверьте посадочные размеры I-стойки перед покупкой - кронштейн AS 30 16 FT адаптирован под стандартные профили OBO, но может не подойти для нестандартных стоек
• Для защиты от конденсата в холодных помещениях рекомендуется дополнительно герметизировать места крепления
• Не применяйте кронштейн 160 мм, стальной оцинкованный, AS 30 16 FT, консоль с опорой в качестве несущего элемента для веса более 300 кг - риск деформации
• При необходимости увеличения срока службы в агрессивной среде можно комбинировать с дополнительными антикоррозийными составами - но только после консультации с производителем
