Кронштейн 110мм (AW 30 11 FT) | 6419704 OBO Bettermann

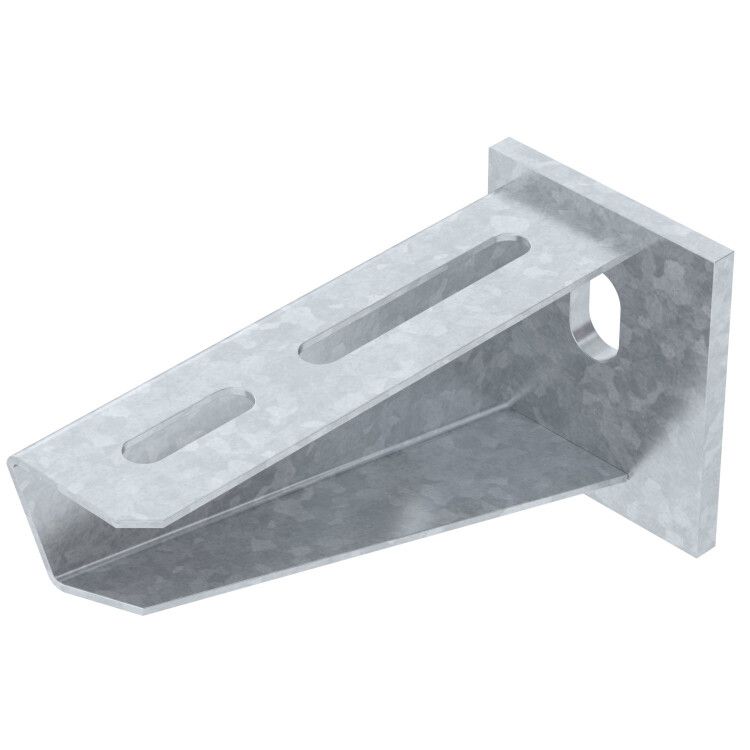

Кронштейн 110 мм горячеоцинкованный OBO BETTERMANN (арт. AW 30 11 FT, артикул 6419704) предназначен для надёжного крепления кабельных лотков на стене или опоре при средних механических нагрузках. Продукт соответствует требованиям промышленной безопасности и сертифицирован для использования в сложных условиях эксплуатации.

Назначение и область применения

Кронштейн 110 мм горячеоцинкованный используется для монтажа кабельных лотков шириной до 100 мм. Подходит для установки в производственных помещениях, химически активных зонах и прибрежных районах с умеренной солевой нагрузкой. Обеспечивает долговременную фиксацию лотков при вертикальных нагрузках до 300 кг. Применяется в системах распределения силовых и слаботочных кабелей на объектах энергетики, машиностроения, транспорта и коммунальной инфраструктуры.

Технические характеристики

• Тип: настенный и опорный сварной кронштейн
• Угол изгиба: 90°
• Ширина совместимого лотка: 100 мм
• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Срок службы: не менее 30 лет
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Перфорация для крепления лотка: M6
• Перфорация для крепления кронштейна: M10
• Проектный ассортимент: рекомендован для использования в проектировании
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/23/2023

Совместимость и монтаж

Кронштейн 110 мм горячеоцинкованный совместим с кабельными лотками шириной до 100 мм, имеющими стандартную перфорацию под крепёж M6. Для крепления к поверхности используются болты M10. Кронштейн имеет прямую опорную пластину - позволяет закрепить его одним анкерным или болтовым креплением. Рекомендуется использовать анкеры и болты, соответствующие материалу основания (бетон, металл, кирпич). Установка возможна как на вертикальные стены, так и на горизонтальные опорные конструкции. Не требует специальных инструментов - достаточно гаечного ключа и уровня.

Безопасность и стандарты

Кронштейн 110 мм горячеоцинкованный OBO BETTERMANN соответствует следующим нормативам:

• ГОСТ 52868-2007 - требования к несущей способности креплений для кабельных лотков
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатические условия эксплуатации УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Лицензия Росатома и регистрация в реестре промышленной продукции РФ подтверждают соответствие требованиям критически важных объектов.

Преимущества

• Высокая прочность за счёт сварной конструкции и толстого цинкового покрытия
• Защита от коррозии обеспечивает длительный срок службы даже во влажной и агрессивной среде
• Поддержка высоких температур и низких температур - работает в экстремальных климатических условиях
• Сейсмостойкость делает продукт подходящим для регионов с повышенной сейсмической активностью
• Огнестойкость повышает безопасность при возгорании кабельных трасс
• Стандартизированная перфорация ускоряет сборку и снижает риск ошибок при монтаже

Ограничения применения

• Не предназначена для крепления лотков шириной более 100 мм - возможен прогиб или деформация
• Не рекомендуется применять в зонах с постоянным воздействием морской соли (высокая концентрация хлоридов)
• Цинковое покрытие не защищает от механических повреждений - нельзя использовать там, где есть риск ударов или истирания
• Не следует использовать в качестве несущего элемента для оборудования массой выше 300 кг - допустимая нагрузка строго ограничена
• Не применяется в условиях открытого воздуха без защиты от прямых осадков и UV-излучения - хотя цинк устойчив, длительное воздействие атмосферных факторов может снизить срок службы

Примеры использования

• Фиксация кабельных лотков в цехах заводов по производству химикатов
• Монтаж проводки в подземных переходах и тоннелях метрополитена
• Установка на стенах электрощитовых комнат в АЭС и тепловых станциях
• Крепление лотков в лабораториях с контролируемой влажностью
• Обустройство кабельных путей в портовых терминалах с умеренным уровнем солевого тумана

Практические советы

• При монтаже проверьте, чтобы отверстия под M10 точно совпадали с местом крепления - используйте шаблон или предварительно просверлите отверстия
• Для максимальной надёжности в бетоне используйте анкера с увеличенной глубиной заделки (не менее 60 мм)
• При использовании в холодном климате убедитесь, что все металлические компоненты (болты, гайки) также оцинкованы - исключите гальваническую коррозию
• Проверяйте целостность цинкового слоя после транспортировки - при наличии сколов площадью более 5 мм2 рекомендуется обработать антикоррозийным составом
• Кронштейн 110 мм горячеоцинкованный OBO BETTERMANN (AW 30 11 FT) можно комбинировать с другими изделиями серии AW - они имеют единые стандарты крепления и размеров
