Кронштейн 160мм (AW 30 16 FT) | 6419712 OBO Bettermann

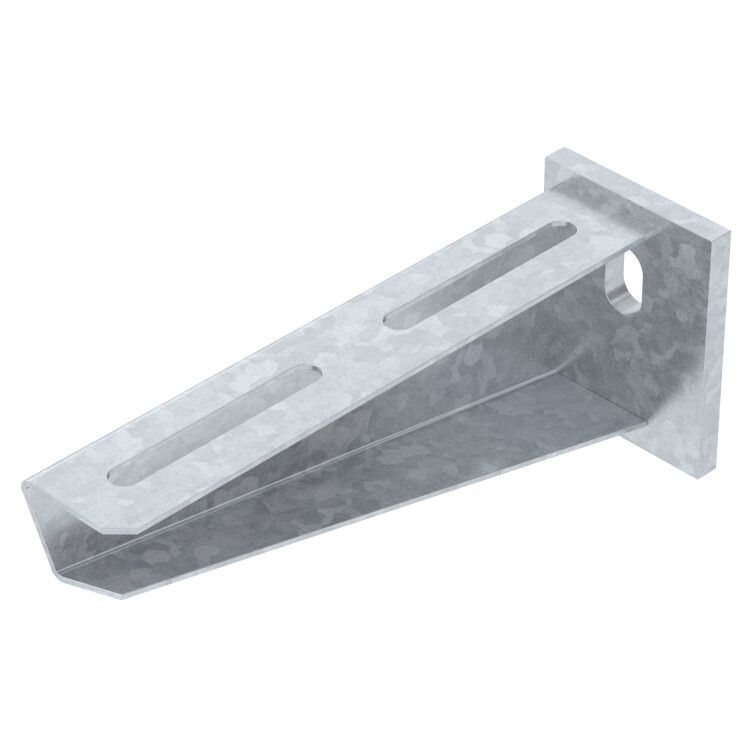

Кронштейн 160 мм, стальной оцинкованный (артикул AW 30 16 FT, бренд OBO BETTERMANN) предназначен для надежного крепления кабельных лотков на стене или опорной поверхности при средних нагрузках до 300 кг. Применяется в промышленных условиях, где важны долговечность, огнестойкость и устойчивость к коррозии.

Назначение и область применения

Кронштейн 160 мм, стальной оцинкованный используется для монтажа одинарных кабельных лотков шириной до 150 мм. Подходит для установки в производственных помещениях, химических цехах, на объектах энергетики и в прибрежных зонах с низкой солевой нагрузкой. Обеспечивает прочную фиксацию при вертикальном и горизонтальном расположении лотков. Соответствует требованиям ГОСТ 52868-2007 для средних нагрузок.

Технические характеристики

• Несущая способность: 3 кН (эквивалентно до 300 кг)
• Материал: сталь оцинкованная методом горячего погружения
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Угол изгиба: 90°
• Ширина совместимого лотка: до 150 мм
• Перфорация для крепления лотка: M6
• Перфорация для крепления кронштейна: M10
• Климатическое исполнение: УХЛ-1 (температура от –70 C до +45 C по ГОСТ 15150-69)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Огнестойкость: класс E45–E90 (в зависимости от типа кабеля, по ГОСТ Р 53316-2009)
• Срок службы: не менее 30 лет при нормальных условиях эксплуатации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/23/2023

Совместимость и монтаж

Кронштейн 160 мм, стальной оцинкованный совместим с лотками шириной до 150 мм. Крепится к стене или опорной конструкции с помощью болтов M10 через предварительно просверленные отверстия. Для фиксации самого лотка используются саморезы или гайки M6. Рекомендуется использовать анкерные болты или химические анкеры при монтаже на бетон или кирпич. Настенный и опорный тип исполнения позволяет применять кронштейн как на вертикальных поверхностях, так и на горизонтальных несущих элементах.

Безопасность и стандарты

Кронштейн соответствует российским стандартам безопасности: ГОСТ 52868-2007 (нагрузки), ГОСТ Р 9.307-89 (целинкование), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (сейсмостойкость), ГОСТ Р 53316-2009 (огнестойкость). Лицензирован Росатомом для использования на ядерных и радиационно опасных объектах. Реализуется в рамках реестра промышленной продукции РФ.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - покрытие защищает металл даже при механическом повреждении
• Поддерживает длительный срок службы - до 30 лет без замены
• Обладает высокой огнестойкостью - выдерживает воздействие открытого пламени до 90 минут
• Сейсмостойкость обеспечивает сохранность системы кабельных трасс при землетрясениях
• Фиксируется одним типом крепежа - удобство сборки и минимизация комплектующих

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или высокосолевыми аэрозолями - риск коррозии увеличивается
• Не предназначен для монтажа лотков шириной более 150 мм - возможна деформация или потеря несущей способности
• Не следует использовать в условиях температур ниже –70 C или выше +45 C - выход за пределы климатического исполнения УХЛ-1 снижает надежность
• Огнестойкость зависит от типа кабеля внутри лотка - необходимо проверить соответствие сертификатов кабеля и кронштейна

Примеры использования

• Крепление кабельных лотков в цехах АЭС и тепловых электростанций
• Монтаж проводки на химических производствах с агрессивными паровыми средами
• Установка систем управления на промышленных конвейерах и автоматизированных линиях
• Фиксация силовых трасс в подземных переходах и тоннелях с повышенной влажностью

Практические советы

• При монтаже используйте болты M10 с шайбами - это равномерно распределит нагрузку и предотвратит деформацию металла
• Проверьте посадочные отверстия перед установкой - они должны точно совпадать с перфорацией лотка и основания
• Для максимальной защиты от коррозии в местах сварки или резки дополнительно обработайте кромки антикоррозийным составом
• Не допускайте перегрузки - максимальная нагрузка 3 кН рассчитана на равномерное распределение веса по всей длине кронштейна
• При использовании в сейсмоактивных районах закрепите кронштейн на жесткой несущей конструкции - например, на железобетонной стене, а не на легкой перегородке
