Кронштейн 610мм (AS 15 61 FT) | 6421490 OBO Bettermann

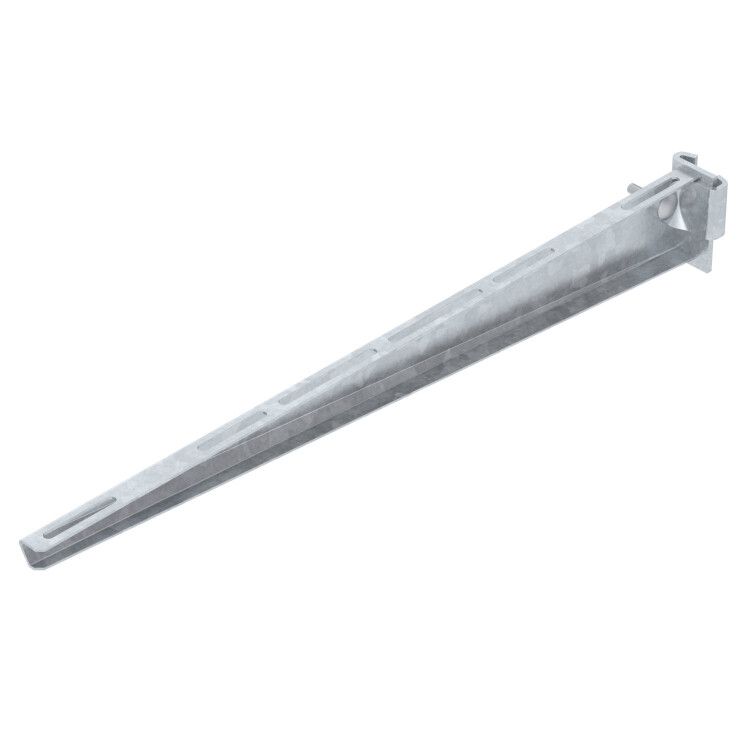

Кронштейн 610 мм горячеоцинкованный от OBO BETTERMANN (арт. AS 15 61 FT, артикул 6421490) предназначен для надёжного крепления кабельных лотков шириной до 600 мм на I-образные стойки. Прочная конструкция с покрытием из горячего цинка обеспечивает долговечную работу в агрессивных условиях - от производственных цехов до прибрежных зон.

Назначение и область применения

Кронштейн 610 мм горячеоцинкованный используется для монтажа кабельных лотков на вертикальные I-образные стойки. Подходит для систем с умеренной механической нагрузкой - до 150 кг на один кронштейн. Области применения: промышленные объекты, энергообъекты, химические производства, объекты с низкой солевой нагрузкой (например, прибрежные территории без постоянного воздействия морской воды). Также применяется в системах с требованием к огнестойкости и сейсмической устойчивости.

Технические характеристики

• Длина: 610 мм
• Ширина совместимого лотка: 600 мм
• Угол установки: 90° (вертикальное крепление)
• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Срок службы: не менее 30 лет
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Перфорация: для крепления лотка болтами M6
• Тип: опорный, зажимной, сварной с опорной пластиной
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/11/2023

Совместимость и монтаж

Кронштейн 610 мм горячеоцинкованный совместим с кабельными лотками шириной до 600 мм, имеющими перфорацию под крепёж M6. Крепится к I-образным стойкам за счёт зажимной конструкции с опорной пластиной - сварной узел обеспечивает жёсткую фиксацию. Для монтажа требуется доступ к тыльной стороне стойки. Перед установкой проверьте соответствие габаритов стойки и профиля лотка. Не используйте с U-образными или плоскими направляющими - кронштейн рассчитан исключительно на I-профиль.

Безопасность и стандарты

Кронштейн соответствует требованиям ГОСТ 52868-2007 (для кабельных лотков), ГОСТ Р 9.307-89 (горячее цинкование), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (сейсмостойкость) и ГОСТ Р 53316-2009 (огнестойкость). Сертификаты Росатома и реестр промышленной продукции РФ подтверждают допуск к использованию на объектах с повышенными требованиями безопасности. Огнестойкость достигается за счёт целостности металлической конструкции и отсутствия горючих материалов - класс E45–E90 зависит от комплектации всей системы кабельной трассы.

Преимущества

• Высокая прочность: несущая способность 1,5 кН позволяет использовать в тяжёлых системах с множеством кабелей
• Защита от коррозии: горячее цинкование гарантирует долговечность даже во влажной и химически активной среде
• Сейсмостойкость: выдерживает нагрузки до 9 баллов - подходит для регионов с высокой сейсмичностью
• Огнестойкость: сохраняет функциональность при температурном воздействии до 90 минут
• Подтверждённая сертификация: лицензия Росатома и регистрация в госреестре позволяют применять на стратегических объектах

Ограничения применения

• Не предназначена для крепления на стеновые поверхности - только к I-образным стойкам
• Не рекомендовано использование в зонах с постоянным контактом с морской водой или высокой солевой нагрузкой (выше нормы для УХЛ-1)
• Огнестойкость E45–E90 действует только при соблюдении правил сборки всей кабельной трассы; сам кронштейн не является огнеупорным элементом
• Запрещено использовать с лотками шириной более 600 мм - возможна деформация и потеря несущей способности
• Не подходит для динамических нагрузок (вибрационные станки, движущиеся механизмы) без дополнительной демпферизации

Примеры использования

• Кабельные трассы в цехах металлургического завода с высокой влажностью и температурными колебаниями
• Энергетические распределительные пункты на АЭС и ТЭЦ, где требуется наличие лицензии Росатома
• Объекты нефтегазовой отрасли в регионах с холодным климатом (Сибирь, Дальний Восток)
• Производственные площадки в прибрежных городах с умеренным уровнем соли в воздухе (например, Новороссийск, Архангельск)
• Системы автоматизации на объектах с риском землетрясений (Южный Урал, Камчатка)

Практические советы

• При монтаже используйте болты M6 с шайбами - они обеспечивают равномерное распределение нагрузки через перфорацию
• Проверяйте посадочные размеры I-стойки перед закупкой: кронштейн адаптирован под стандартные профили, но не все аналоги подходят
• Для длительной эксплуатации в местах с частыми перепадами температур (–70…+45 C) не допускайте механических ударов по корпусу - сталь остаётся прочной, но сварные швы чувствительны к импульсным нагрузкам
• При необходимости замены - можно использовать аналоги с таким же типом крепления и сертификацией, но лучше сохранить единство системы: кронштейн 610 мм горячеоцинкованный от OBO BETTERMANN сочетается с другими изделиями серии AS 15
• Не смешивайте с алюминиевыми или нержавеющими кронштейнами в одной трассе - различия в коэффициентах теплового расширения могут вызвать напряжение в соединениях
