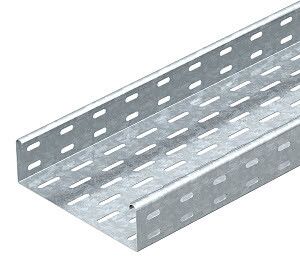

Кабельный листовой лоток перфорированный 60x600x3000 (MKS 660 FT) | 6055710 OBO Bettermann

Кабельный лоток листовой перфорированный 60x600x3000 мм, горячеоцинкованный от OBO BETTERMANN (артикул mks 660 ft) предназначен для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики и транспорта. Его прочная конструкция и защитное покрытие обеспечивают долгую службу даже в агрессивных условиях.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей в местах с повышенными требованиями к надёжности и защите от внешних воздействий. Подходит для установки в цехах, на подстанциях, в тоннелях, на элеваторах и других объектах, где важна механическая прочность и доступ к кабелям для обслуживания. Применяется в системах, требующих сертификации по стандартам Росатома - например, на АЭС, НПЗ и военных объектах.

Технические характеристики

• Размеры: 60 мм (высота бортов) × 600 мм (ширина) × 3000 мм (длина)
• Материал: сталь с горячим цинкованием - обеспечивает коррозионную стойкость
• Толщина стенки: 1 мм - достаточна для выдерживания средних механических нагрузок
• Полезное сечение: 35 800 мм2 - позволяет размещать значительный объем кабелей
• Перфорация: боковые стенки и основание имеют отверстия для фиксации, вентиляции и прохода кабелей
• Огнестойкость: соответствует требованиям к негорючим материалам
• Исполнение: без встроенных соединителей - требуется дополнительная фурнитура
• Сертификаты: лицензия Росатома № ЦО-12-101-13253, реестр промпродукции РФ 1367/10/2023

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 60 от OBO BETTERMANN, включая продольные соединители RV 60 (указанные в описании производителя, но не входящие в комплект данного изделия). Для сборки используются болты, хомуты или кронштейны, подходящие под монтажную перфорацию в основании. Установка возможна на стены, потолки или опоры с шагом до 1,5–2 метров. Перфорация в дне позволяет легко закрепить лоток анкерами или шпильками через отверстия. Боковые перфорированные стенки дают возможность крепления кабельных зажимов и переходников.

Безопасность и стандарты

Изделие соответствует требованиям безопасности к негорючим материалам (огнестойкость подтверждена). Сертифицировано Росатомом для использования на ядерных и радиационно опасных объектах. Соответствует нормативам ГОСТ Р 50571 и МУ 31.20.19-2017 для кабельных систем. Реестр промышленной продукции РФ подтверждает допущение к применению в государственных проектах.

Преимущества

• Горячее цинкование - защита от ржавчины в сырых и агрессивных средах, срок службы более 25 лет
• Перфорация по всей поверхности - удобство монтажа, легкий доступ к кабелям, хорошая вентиляция
• Высокая жесткость благодаря толщине 1 мм - минимальный прогиб при заполнении кабелями
• Совместимость с промышленной системой MKS 60 - возможность расширения и модификации трассы
• Подтвержденная огнестойкость - снижает риск распространения пламени

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-класс не указан, хотя цинк защищает от влаги, но не герметизирует
• Не рекомендован для участков с постоянным ударным или вибрационным воздействием выше 1g - возможна деформация
• Требуется использование дополнительных креплений - в комплекте соединители отсутствуют
• Ширина 600 мм требует достаточно свободного пространства - не подходит для тесных ниш или каналов менее 700 мм

Примеры использования

• Прокладка кабелей управления на производственных линиях в металлургии
• Сборка трасс для слаботочных систем (связь, сигнализация) в административных корпусах АЭС
• Фиксация силовых кабелей в подземных тоннелях метро
• Обустройство кабельных путей на нефтебазах и газоперерабатывающих заводах

Практические советы

• При заказе учитывайте, что лоток поставляется без соединителей - закажите RV 60 отдельно, если нужна сплошная трасса
• Для длинных трасс используйте компенсационные участки каждые 15–20 м - избежите деформаций от температурного расширения
• Посадочные отверстия в основании рассчитаны на M8/M10 крепеж - проверьте соответствие перед монтажом
• При резке лотка используйте ножницы по металлу - сварка повредит цинковое покрытие, требует последующей защиты
• Проверяйте наличие лицензии Росатома при использовании на контролируемых объектах - артикул mks 660 ft подтверждён в реестре
