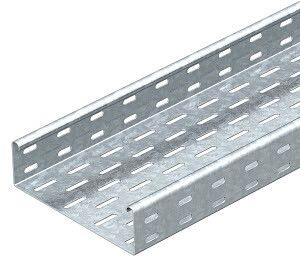

Кабельный листовой лоток перфорированный 60x600x3000 (EKS 660 FT) | 6056997 OBO Bettermann

Кабельный лоток листовой перфорированный 60x600x3000 мм, сталь 2 мм, горячий цинк от OBO BETTERMANN (артикул 6056997, тип EKS 660 FT) предназначен для прокладки и фиксации силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Лоток выполнен из стали с горяцекцинковым покрытием, что обеспечивает долговечность даже на открытых участках.

Назначение и область применения

Этот лоток используется для прокладки кабелей в промышленных объектах, где требуется высокая прочность и устойчивость к внешним воздействиям. Подходит для установки внутри помещений и на открытом воздухе - например, на заводах, энергообъектах, транспортных терминалах, в подстанциях и на производствах с высокими требованиями к надежности.

Технические характеристики

• Размеры: ширина 600 мм, высота бортов 60 мм, длина 3000 мм
• Материал: сталь с толщиной 2 мм
• Покрытие: горячий цинк - защита от коррозии, соответствует ГОСТ 14771
• Полезное сечение: 35 800 мм2 - позволяет разместить значительную массу кабелей
• Перфорация: боковые стенки и основание имеют перфорацию для вентиляции, крепления и прохода кабелей
• Исполнение: без предустановленных соединительных элементов - требует самостоятельной сборки
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных объектах
• Реестр РФ: №1367/1/2023 - зарегистрирован как промышленная продукция Российской Федерации

Совместимость и монтаж

Лоток совместим с другими изделиями серии EKS 60 от OBO BETTERMANN. Для соединения между собой используются специальные болтовые соединители (не входят в комплект). Монтаж осуществляется на опоры, кронштейны или потолочные подвесы через перфорацию в основании. Учитывайте посадочный диаметр отверстий - они рассчитаны под стандартные крепежи M8–M10. Перфорированные бока позволяют легко выводить кабели в любых точках без дополнительной резки.

Безопасность и стандарты

Произведён в соответствии с европейскими нормами IEC 61537 и российскими требованиями к промышленным системам прокладки кабелей. Горячее цинкование обеспечивает электроизоляцию от корпусов оборудования и снижает риск возникновения блуждающих токов. Лицензия Росатома подтверждает соответствие жёстким требованиям безопасности на АЭС и других опасных объектах.

Преимущества

• Высокая несущая способность благодаря толщине стали 2 мм и усиленному профилю
• Удобство монтажа за счёт перфорации - можно крепить и выводить кабели в любом месте
• Долгий срок службы - горячее цинкование защищает от коррозии до 30 лет в агрессивной среде
• Поддержка сертификации на ядерных объектах - повышает доверие при использовании в ответственных системах
• Широкое сечение позволяет укладывать крупногабаритные кабели без перегрузки

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя цинкование защищает от влаги, лоток не имеет герметичной защиты IP67/IP68. Не рекомендован для использования в зонах с химически активными парами (например, кислотные испарения) без дополнительной защиты. Отсутствие встроенного соединительного элемента требует закупки дополнительных деталей для сборки системы.

Примеры использования

• Прокладка силовых кабелей на производственной линии металлургического завода
• Фиксация кабелей управления на конвейерах в пищевой промышленности
• Обустройство кабельных трасс на крыше распределительной подстанции
• Прокладка кабелей связи и питания в тоннелях метрополитена
• Установка на АЭС и других объектах с лицензией Росатома

Практические советы

• При заказе нескольких лотков проверьте совпадение длин - все должны быть 3000 мм, чтобы избежать проблем при выравнивании трассы
• Для вертикальных участков используйте дополнительно крепления каждые 1,5–2 м, особенно при заполнении на 80% сечения
• Перед монтажом удалите острые кромки на местах резки - даже маленький порез провода может вызвать замыкание
• Закупайте соединители и крепления заранее - система работает только при полном комплекте
• На открытом воздухе рекомендуется использовать защитные крышки (доступны отдельно) для предотвращения попадания мусора и воды
