Кабельный листовой лоток перфорированный 60x200x3000 (EKS 620 FS) | 6056229 OBO Bettermann

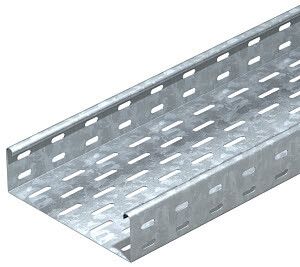

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 2 мм от OBO BETTERMANN (артикул eks 620 fs) предназначен для прокладки силовых и управляющих кабелей в промышленных объектах с высокими механическими и климатическими требованиями. Лоток выполнен из оцинкованной стали с перфорацией для удобства монтажа и вентиляции, обеспечивает надёжную фиксацию и долгий срок службы даже в сложных условиях.

Назначение и область применения

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 2 мм используется для прокладки кабелей на предприятиях, в энергообъектах, на транспорте и в инфраструктурных системах. Подходит для установки в помещениях с повышенными требованиями к прочности, виброустойчивости и огнестойкости - например, на заводах, в подстанциях, в шахтах, на железнодорожных терминалах. Применяется как в отапливаемых, так и в неотапливаемых зданиях, включая открытые участки трасс.

Технические характеристики

• Габариты: 60×200×3000 мм (высота × ширина × длина)
• Толщина материала: 2 мм
• Материал: сталь с цинковым покрытием
• Покрытие: конвейерное цинкование, толщина слоя 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 11 800 мм2
• Максимальная нагрузка: до 330 кг/м
• Перфорация: боковые стенки и основание - для крепления и вентиляции
• Исполнение: без соединительных элементов - требует самостоятельного подбора фурнитуры
• Температурный диапазон: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Вибростойкость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: E45–E90 (зависит от типа кабеля, соответствует ГОСТ Р 53316-2009)
• Срок службы: не менее 28 лет
• Сертификаты: лицензия Росатома ЦО-12-101-13253, реестр промышленной продукции РФ №1367\1\2023

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 2 мм не имеет встроенных соединителей - требуется использовать внешние комплектующие OBO BETTERMANN: углы, переходники, муфты и крепёж. Перфорация в основании позволяет крепить лоток к потолкам, стенам и опорным конструкциям с помощью болтов, хомутов или анкеров. Боковая перфорация упрощает установку кабельных вводов и крепление ответвлений. Для сборки длинных трасс рекомендуется использовать одинаковый шаг крепления через каждые 1,5–2 метра. Посадочные отверстия совместимы с крепёжными изделиями стандарта M8–M10.

Безопасность и стандарты

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 2 мм соответствует:

• ГОСТ Р 52868-2007 - требования к кабельным лоткам
• ГОСТ Р 14918-80 - класс защиты от коррозии (1-й класс, 20 мкм цинка)
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - вибростойкость 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Лицензия Росатома подтверждает соответствие нормам безопасности для объектов атомной энергетики. Сертифицирован в Реестре промышленной продукции РФ.

Преимущества

• Высокая несущая способность - выдерживает до 330 кг/м, что делает его подходящим для плотной укладки кабелей
• Цинковое покрытие защищает от коррозии даже в сыром воздухе и при перепадах температур
• Перфорация снижает вес, улучшает теплоотдачу и упрощает доступ к кабелям
• Подходит для монтажа в экстремальных условиях - от –70C до +45C
• Огнестойкость E45–E90 повышает безопасность при возгорании кабелей
• Срок службы более 28 лет - снижает затраты на замену и обслуживание

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя цинк защищает от влаги, IP-класс не указан, и лоток не является герметичным
• Не подходит для прямого контакта с агрессивными химикатами (кислоты, щёлочи, растворители)
• Требует дополнительных крепёжных элементов - не поставляется с соединителями
• Не рекомендован для использования вне помещений без защиты от прямого солнечного излучения и осадков - длительное воздействие может снизить срок службы цинка
• Запрещено применять при температурах выше +45C - риск деформации и снижения огнестойкости

Примеры использования

• Прокладка силовых кабелей на производственной линии металлургического завода
• Формирование кабельных трасс в распределительном пункте АЭС
• Монтаж управления и связи на железной дороге - в тоннелях и на открытых платформах
• Обустройство кабельных каналов в холодильных комплексах с температурой ниже –40C
• Установка в подземных технологических коллекторах с высокой влажностью

Практические советы

• При проектировании трасс учтите посадочный диаметр - внутренняя высота 60 мм ограничивает максимальный диаметр кабеля; используйте кабели с наружным диаметром до 50 мм для комфортной укладки
• Для длинных прямых участков применяйте крепление через 1,5–2 м, чтобы избежать прогиба под собственным весом
• При использовании в местах с вибрацией (например, рядом с насосами или компрессорами) дополнительно закрепите лоток с демпферами
• При необходимости удлинения - используйте специальные соединительные планки OBO BETTERMANN, а не сварку или саморезы
• Проверьте наличие сертификатов перед монтажом на объектах с регулируемым контролем (АЭС, военные объекты, транспортная инфраструктура)
