Кабельный листовой лоток перфорированный 60x400x3000 (EKS 640 FT) | 6056970 OBO Bettermann

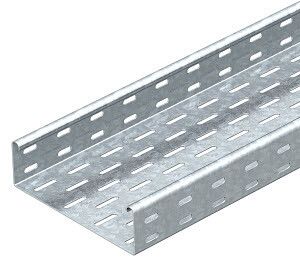

Кабельный лоток листовой перфорированный 60x400x3000 мм, сталь 2 мм, горячий цинк от OBO BETTERMANN (артикул 6056970, тип EKS 640 FT) предназначен для прокладки и фиксации силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Лоток выполнен из стали с горяцекцинковым покрытием, что обеспечивает долговечность даже на открытых участках.

Назначение и область применения

Этот лоток используется для прокладки кабелей в промышленных объектах, где требуется высокая прочность и устойчивость к внешним воздействиям. Подходит для установки в цехах, на энергообъектах, в тоннелях, на эстакадах и других местах с возможностью попадания воды, пыли или механических повреждений. Применяется в системах автоматизации, на заводах, в подстанциях и объектах, требующих лицензии Росатома.

Технические характеристики

• Размеры: ширина 60 мм, глубина 400 мм, длина 3000 мм
• Материал: сталь с толщиной 2 мм
• Покрытие: горячий цинк - защита от коррозии, срок службы до 30 лет в атмосферных условиях
• Полезное сечение: 23 800 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Перфорация: боковые стенки и основание перфорированы - обеспечивают вентиляцию, легкий доступ к кабелям и возможность крепления через отверстия
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов и креплений
• Лицензия: Росатом ЦО-12-101-13253 от 12.04.2023
• Реестр РФ: 1367\1\2023

Совместимость и монтаж

Лоток совместим с комплектующими системы EKS 60 от OBO BETTERMANN. Для сборки используются кронштейны, углы, переходники и крышки, соответствующие этой серии. Монтаж выполняется с помощью болтов или заклепок через перфорацию в основании - отверстия расположены с шагом, стандартизованным для системы. Установка допускается на вертикальные поверхности, потолки и горизонтальные опоры. Крепление к бетонным или металлическим конструкциям осуществляется с учетом нагрузки на лоток - максимальная равномерная нагрузка зависит от расстояния между точками крепления.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и DIN 41410. Горячее цинкование соответствует ISO 1461. Лицензия Росатома подтверждает соответствие нормам безопасности для ядерных и радиационно опасных объектов. Реестр промышленной продукции РФ гарантирует допуск к использованию на государственных и стратегических объектах.

Преимущества

• Высокая жесткость за счет толщины стали 2 мм - выдерживает большие массы кабелей и механические удары
• Перфорация снижает вес и улучшает теплоотвод - предотвращает перегрев кабелей
• Горячий цинк - надежнее гальванизации, не трескается при гибке и не скалывается при монтаже
• Удобство обслуживания - можно легко заменить или добавить кабели без демонтажа всего участка
• Подходит для экстремальных условий - температурный диапазон от –40C до +60C

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - хотя защищена от брызг и влаги, не является герметичной
• Не рекомендован для использования в зонах с химически активными парами (например, серная кислота, щелочи) - цинк может подвергнуться химической коррозии
• Отсутствие встроенного соединительного элемента требует дополнительных деталей - нельзя собирать без фитингов
• Не подходит для слаботочных сетей с чувствительной к помехам передачей - отсутствует экран; для таких задач нужен лоток с крышкой и/или металлическим экраном

Примеры использования

• Прокладка силовых кабелей 10–35 кВ на подстанциях АЭС
• Фиксация кабелей управления на конвейерах металлургического производства
• Обустройство кабельных трасс в холодильных комплексах с высокой влажностью
• Монтаж кабелей связи и питания на железнодорожных путях и тоннелях

Практические советы

• При расчете нагрузки учтите, что максимальная нагрузка на 1 метр лотка зависит от шага крепления - чем чаще точки крепления, тем выше допустимый вес
• Для длинных прямых участков используйте компенсаторы теплового расширения - особенно при перепадах температур более 30C
• При необходимости герметизации - комбинируйте с крышками EKS 60, но помните: они не делают лоток IP65/IP67
• Проверьте посадочные размеры крепежа - отверстия в основании рассчитаны под M8/M10 болты
• При заказе нескольких лотков - выбирайте одинаковый номер партии, чтобы гарантировать цветовое и технологическое соответствие покрытия
