Кабельный листовой лоток перфорированный 60x300x3000 (EKS 630 FT) | 6056806 OBO Bettermann

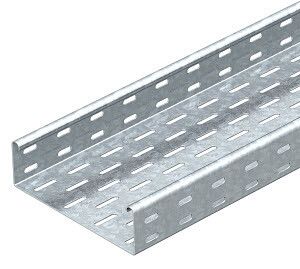

Кабельный лоток листовой перфорированный 60x300x3000 мм, сталь 2 мм, горячий цинк от OBO BETTERMANN (артикул 6056806, тип EKS 630 FT) предназначен для прокладки и фиксации силовых и управляющих кабелей в условиях повышенных механических нагрузок и агрессивной среды. Лоток выполнен из стали с горяцекцинковым покрытием, что обеспечивает долговечность даже на открытых участках.

Назначение и область применения

Этот лоток используется для прокладки кабелей в промышленных объектах, где требуется высокая прочность и устойчивость к внешним воздействиям. Подходит для установки в цехах, на энергообъектах, в транспортной инфраструктуре, на производствах с вибрацией и высокими температурными колебаниями. Применяется там, где необходима надёжная защита кабелей от повреждений и доступ к проводкам для обслуживания.

Технические характеристики

• Размеры: 60 × 300 × 3000 мм (высота борта × ширина × длина)
• Материал: сталь с толщиной 2 мм
• Покрытие: горячий цинк - защита от коррозии, соответствует ГОСТ 14918
• Полезное сечение: 17 800 мм2 - позволяет размещать значительное количество кабелей
• Боковые стенки: перфорированные - обеспечивают вентиляцию и удобство крепления кабелей
• Основание: перфорированное - позволяет крепить лоток к опорам через отверстия без дополнительных деталей
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов
• Тип: EKS 630 FT - серия для сверхтяжелых нагрузок, высота борта 60 мм

Совместимость и монтаж

Лоток совместим с комплектующими системы EKS от OBO BETTERMANN: углы, тройники, переходы и крепёж. Для сборки используются болты, хомуты или специальные зажимы, подходящие под перфорацию. Монтаж возможен на стены, потолки, опоры и кронштейны. Учитывайте посадочные отверстия в основании - шаг перфорации рассчитан под стандартные крепёжные элементы. Соединение между лотками выполняется встык с использованием дополнительных соединителей (не входят в комплект).

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/1/2023)
• Соответствует требованиям безопасности для промышленных систем прокладки кабелей

Преимущества

• Высокая жёсткость благодаря толщине стали 2 мм - выдерживает большие массы кабелей и механические удары
• Горячее цинкование - защищает от коррозии в течение десятилетий, даже при контакте с влагой и химически активной средой
• Перфорация по всей поверхности - снижает вес, улучшает теплоотвод и упрощает крепление кабелей
• Унифицированная система EKS - легко расширяема и модифицируема

Ограничения применения

• Не предназначена для прокладки в местах постоянного погружения в воду - хотя цинк защищает от влаги, длительное нахождение под водой может вызвать эрозию покрытия
• Не рекомендован для использования в средах с высокой концентрацией кислот или щелочей - цинк не устойчив к агрессивным химическим веществам
• Отсутствие встроенного соединительного элемента требует дополнительного закупа фитингов - нельзя собирать систему без них
• Не подходит для внутренней домашней проводки - избыточная прочность и стоимость неоправданы для бытовых задач

Примеры использования

• Прокладка силовых кабелей на заводе по производству оборудования
• Фиксация кабелей управления на конвейерной линии с вибрациями
• Монтаж кабельных трасс в подземных канализационных камерах с высокой влажностью
• Обустройство кабельных путей на тепловых электростанциях и подстанциях

Практические советы

• При проектировании трассы учтите грузоподъёмность - максимальная нагрузка зависит от шага опор; для длинных участков используйте подвески каждые 1–1,5 метра
• Для защиты от пыли и влаги комбинируйте этот лоток с крышками EKS 630 FT - они совместимы по форме и креплению
• При резке лотка используйте ножницы по металлу или диск по стали - после резки обязательно обработайте кромки антикоррозийным составом
• Проверьте соответствие диаметра кабелей полезному сечению 17 800 мм2 - переустановка кабелей может затруднить охлаждение и обслуживание
• Артикул 6056806 - это один из самых популярных размеров в серии EKS; заказывайте запасные части заранее, чтобы избежать задержек при ремонте
