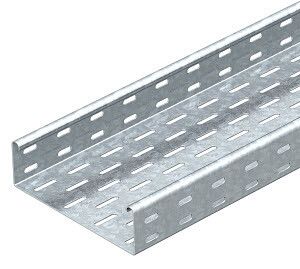

Кабельный листовой лоток перфорированный 60x400x3000 (SKS 640 FS) | 6056407 OBO Bettermann

Кабельный лоток листовой перфорированный 60x400x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикул 6056407, тип SKS 640 FS) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных и инфраструктурных объектах. Его прочная оцинкованная конструкция выдерживает высокие механические нагрузки, обеспечивая долгий срок службы даже в сложных условиях.

Назначение и область применения

Этот кабельный лоток используется для организации кабельных трасс в помещениях и на открытых участках: в цехах, на энергообъектах, в системах автоматизации, на транспорте и в инфраструктуре. Подходит для прокладки кабелей с высокой плотностью заполнения благодаря большому полезному сечению. Применяется там, где требуется надёжная защита от внешних воздействий, вибраций и повышенные требования к огнестойкости.

Технические характеристики

• Габариты: 60×400×3000 мм (высота × ширина × длина)
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь с конвейерным цинкованием
• Толщина цинкового покрытия: 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 23 800 мм2
• Максимальная нагрузка: до 265 кг/м
• Огнестойкость: соответствует ГОСТ Р 53316-2009, класс E45–E90 (зависит от типа кабеля)
• Температурный режим: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 28 лет
• Исполнение: с заводским соединителем для быстрого сбора секций
• Перфорация: боковые стенки и монтажные отверстия

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x400x3000 мм, сталь 1.5мм оснащён заводскими соединителями - это позволяет собирать длинные трассы без дополнительных элементов. Монтажная перфорация на дне и боках упрощает крепление к стенам, потолкам и опорам с помощью болтов или хомутов. Для установки используются стандартные крепления OBO Bettermann, совместимые с другими изделиями серии SKS. Перфорированные боковые стенки позволяют легко вводить и выводить кабели без резки лотка. Длина 3 метра удобна для прямых участков и поворотов с использованием угловых элементов.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (требования к кабельным лоткам)
• Огнестойкость подтверждена испытаниями по ГОСТ Р 53316-2009
• Произведено с лицензией Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)

Преимущества

• Высокая несущая способность за счёт толщины стали 1,5 мм - подходит для тяжёлых кабельных трасс
• Конвейерное цинкование обеспечивает равномерное и долговечное антикоррозийное покрытие
• Перфорация по всей поверхности снижает вес и улучшает теплоотдачу, предотвращая перегрев кабелей
• Соединители в комплекте исключают необходимость самостоятельной сварки или доработки
• Широкий температурный диапазон позволяет использовать лоток в холодильных камерах, на улице и в неотапливаемых зонах
• Подтверждённая виброустойчивость делает его подходящим для установки рядом с оборудованием с высокой вибрацией

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя оцинкован, не имеет IP-защиты
• Не рекомендован для прокладки в средах с агрессивными химическими веществами (кислоты, щёлочи)
• При монтаже в местах с частыми ударными нагрузками требует дополнительной защиты или усиления
• Огнестойкость зависит от типа кабеля внутри - необходимо выбирать кабели с соответствующей огнестойкостью (E45/E90)

Примеры использования

• Промышленные цеха: трассировка кабелей к станкам, роботам, конвейерам
• Энергетика: распределительные пункты, подстанции, трансформаторные будки
• Железнодорожный транспорт: системы сигнализации и управления на платформах
• Атомные и ядерные объекты: согласно лицензии Росатома, применяется в контролируемых зонах
• Логистические терминалы: кабельные трассы в неотапливаемых ангарах и на открытых площадках

Практические советы

• При проектировании трассы учтите, что максимальная нагрузка 265 кг/м рассчитана на равномерное распределение массы - избегайте сосредоточенных точечных нагрузок
• Для горизонтальных участков используйте шаг крепления не более 1,5 м; для вертикальных - не более 1 м
• При необходимости удлинения лотка - соединяйте секции через заводские соединители, не режьте и не гнуте сами лотки без специального оборудования
• Проверяйте соответствие диаметра кабелей полезному сечению 23 800 мм2 - переупаковка кабелей может вызвать перегрев
• При монтаже в сырых помещениях дополнительно проверяйте герметичность входов кабелей - сам лоток не является герметичным
• Для обслуживания - доступ к кабелям возможен с любой стороны благодаря перфорации, не требует демонтажа всего участка
