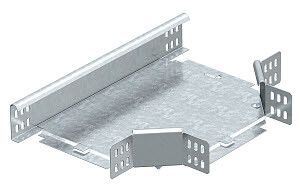

Ответвитель T-образный горизонт. осн. 300 RT 630 FT OBO 7117306 Bettermann

Секция Т-образная 60x300 мм горячий цинк от OBO BETTERMANN - элемент системы кабельного лотка, предназначенный для создания горизонтальных ответвлений и переходов между участками трассы с боковыми стенками высотой 60 мм. Артикул RT 630 FT обеспечивает надёжное соединение без сварки благодаря встроенному разъёму.

Назначение и область применения

Секция Т-образная 60x300 мм горячий цинk используется для формирования Т-образных ответвлений в системах кабельных лотков. Подходит для прокладки силовых, управляющих и слаботочных кабелей на объектах промышленного, энергетического и инфраструктурного назначения. Применяется там, где требуется изменить направление трассы под углом 90° без разрезания основного лотка.

Технические характеристики

• Тип изделия: Т-образная секция горизонтального исполнения
• Высота боковой стенки: 60 мм - совместима с лотками того же габарита
• Ширина продольной части: 300 мм - позволяет прокладывать кабели в широких трассах
• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость
• Покрытие: горячий цинк - толстый, прочный слой защиты против ржавчины
• Толщина металла: 1 мм - достаточна для механической жёсткости при нагрузках
• Внутренний радиус изгиба: 50 мм - предотвращает перегиб кабелей при проходе через секцию
• Исполнение: с соединительным разъёмом в комплекте - монтаж без сварки и болтов
• Обозначение типа: RT 630 FT - соответствует классификации OBO BETTERMANN

Совместимость и монтаж

Секция Т-образная 60x300 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN серии с высотой стенки 60 мм. Разъём в комплекте позволяет защёлкнуть её на прямых участках лотка одним движением - достаточно совместить замки и плотно прижать. Монтаж выполняется без инструментов, что снижает время установки и исключает риск повреждения покрытия. Убедитесь, что внутренняя ширина основного лотка равна 300 мм - иначе соединение будет неплотным.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на АЭС и других объектах с повышенными требованиями к безопасности
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023) - подтверждает соответствие нормам РФ
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем

Преимущества

• Не требует сварки - сохраняет целостность антикоррозийного покрытия
• Ускоряет сборку - разъём работает за считанные секунды
• Подходит для зон с ограниченным доступом - монтаж возможен даже в уже заполненных трассах
• Высокая долговечность - горячее цинкование гарантирует срок службы более 25 лет в агрессивных средах
• Соответствует требованиям ядерной и химической промышленности

Ограничения применения

• Не предназначен для вертикальных перемещений - только для горизонтальных ответвлений
• Не рассчитана на механические удары или динамические нагрузки выше стандартных
• Не следует использовать в условиях постоянного погружения в жидкость - хотя цинк защищён, длительный контакт с водой может вызвать коррозию в местах микроскопических дефектов
• Требует точного совпадения высоты стенки (60 мм) - несовместима с лотками 80 мм или 40 мм

Примеры использования

• АЭС: распределение кабелей от главного щита к технологическим панелям
• Производственные цеха: ответвления к станкам и конвейерам вдоль линии
• Железнодорожные терминалы: прокладка сигнализационных кабелей вдоль путей
• Энергообъекты: организация трасс внутри подстанций и распределительных пунктов

Практические советы

• Перед монтажом проверьте, чтобы внутренние поверхности лотка и секции были чистыми - грязь мешает плотному защёлкиванию
• Если трасса заполнена кабелями, используйте плоский инструмент (например, пластиковую лопатку) для аккуратного поднятия проводов перед установкой секции
• Не затягивайте соединение слишком сильно - разъём не предусматривает регулировки, переусилие может повредить фиксирующие выступы
• Для длинных трасс рекомендуется чередовать прямые участки и Т-секции с интервалом не более 5 метров - так снижаются усилия на кабели при температурных расширениях
• Артикул 7117306 - это тот же продукт, что и RT 630 FT; заказывайте по обоим номерам для удобства закупок
