Ответвитель T-образный горизонт. осн. 300 RT 630 FS OBO 6043437 Bettermann

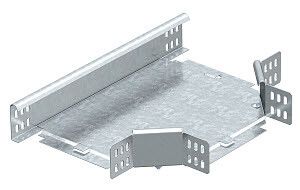

Т-образная секция 60x300 мм от OBO BETTERMANN - элемент системы кабельного лотка, предназначенный для создания поворотов и ответвлений в горизонтальной плоскости. Подходит для кабельных трасс с боковыми стенками высотой 60 мм. Артикул rt 630 fs обеспечивает совместимость с другими компонентами серии RT 630 FS.

Назначение и область применения

Т-образная секция 60x300 мм используется для формирования T-образных ответвлений в кабельных лотках. Применяется там, где необходимо разветвить трассу - например, для подвода кабелей к оборудованию, распределительным щитам или точкам обслуживания. Подходит для систем, где используются лотки с высотой боковой стенки 60 мм. Часто встречается на промышленных объектах: цехах, энергообъектах, транспортных узлах.

Технические характеристики

• Высота: 60 мм - соответствует стандартной высоте боковых стенок кабельных лотков серии RT 630 FS
• Ширина: 300 мм - внутренняя ширина прохода для кабелей
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузке и монтаже
• Внутренний радиус: 50 мм - позволяет прокладывать кабели с минимальным изгибом, снижает риск повреждения изоляции
• Материал: оцинкованная сталь - защищена от коррозии, долговечна в условиях повышенной влажности и агрессивной среды
• Покрытие: цинк - антикоррозийный слой по ГОСТ 14918
• Исполнение: с соединительным разъемом - обеспечивает быстрый и надёжный монтаж без сварки
• Тип конструкции: горизонтальная T-образная часть - работает в плоскости лотка, не изменяет направление вертикально
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и других объектах с особыми требованиями безопасности
• Реестр промышленной продукции РФ: 1367\9\2023 - сертифицирована как продукт российского производства

Совместимость и монтаж

Т-образная секция 60x300 мм совместима с другими элементами серии RT 630 FS от OBO BETTERMANN. Соединительный разъем позволяет фиксировать её к прямым участкам лотка без дополнительных креплений - достаточно совместить замки и защелкнуть. Монтаж выполняется вручную: выравнивают положение, плотно прижимают до характерного щелчка. Для герметичности рекомендуется использовать уплотнители, если система требует защиты от пыли и влаги. Не требует сварки, болтов или инструментов.

Безопасность и стандарты

Изделие соответствует требованиям российских нормативов для промышленных кабельных систем. Лицензия Росатома подтверждает соответствие специфическим требованиям безопасности на объектах с повышенными рисками. Оцинкованное покрытие исключает образование ржавчины, что важно для длительной эксплуатации в условиях перепадов температур и влажности. Нет открытых острых кромок - безопасно при работе рядом с кабелями.

Преимущества

• Ускоренный монтаж благодаря самозапирающемуся разъему
• Не требуется дополнительное оборудование - никаких гаек, сварки, заклепок
• Сохраняет целостность кабелей за счет плавного радиуса изгиба 50 мм
• Поддерживает единый стиль всей системы - совместима с лотками того же типа
• Защита от коррозии продлевает срок службы даже в сырых помещениях
• Произведена в России, имеет государственную регистрацию

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальные ответвления
• Не рассчитана на нагрузки выше, чем позволяют стандартные лотки серии RT 630 FS; не следует нагружать сверх нормы
• Не подходит для систем с высотой стенки менее 60 мм - возможен зазор и потеря жесткости
• Не является герметичным элементом по умолчанию - для IP65+ требуется установка уплотнителей
• Не применяется в системах с экстремально высокими температурами (> +70 C) - материал теряет прочность

Примеры использования

• Разветвление кабельной трассы к пульту управления на конвейере
• Подключение питания к станку от основной линии в цеху
• Обход препятствий (колонн, труб) в распределительном помещении
• Формирование точки доступа для техобслуживания в энергоблоке
• Системы кабельных лотков на АЭС и других объектах с лицензией Росатома

Практические советы

• Перед монтажом проверьте, чтобы все смежные элементы были из той же серии - RT 630 FS. Разница в размерах даже на 1–2 мм может нарушить герметичность и жесткость
• Если лоток будет установлен в местах с частым мытьём или повышенной влажностью - используйте уплотнительные кольца, подходящие к этой модели
• Не перегружайте секцию кабелями - суммарный диаметр заполнения не должен превышать 40% внутреннего объема
• При необходимости удлинения - можно комбинировать несколько секций, но соблюдайте шаг крепления (не более 1,5 м между опорами)
• Артикул rt 630 fs и номер 6043437 - это один и тот же товар. Убедитесь, что заказываете именно эти коды, чтобы избежать несовместимости
