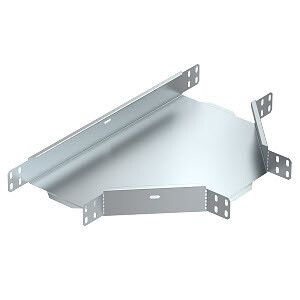

Ответвитель Т-образный для лотка LKS 300мм OBO 6043306 Bettermann RT 630 FS RU

Т-образная секция для лотка LKS 300мм от OBO BETTERMANN - это компонент системы кабельных лотков, предназначенный для создания ответвлений под углом 90°. Артикул rt 630 fs ru обеспечивает надёжное соединение участков лотка LKS с высотой стенки 60 мм, применяется в промышленных системах прокладки кабелей. Эта секция совместима с другими элементами серии LKS и соответствует требованиям Росатома.

Назначение и область применения

Т-образная секция для лотка LKS 300мм используется для формирования трёхходового соединения в кабельной трассе: основной лоток продолжается прямо, а один из боковых каналов отводится перпендикулярно. Подходит для прокладки силовых, управляющих и слаботочных кабелей на объектах с повышенными требованиями к безопасности - например, на заводах, энергообъектах, транспортных терминалах и в инфраструктурных проектах, где требуется лицензионное оборудование.

Технические характеристики

• Тип изделия: T-образная секция, горизонтальная
• Ширина: 300 мм - соответствует ширине лотков серии LKS
• Высота боковой стенки: 60 мм - совместима с лотками LKS этого габарита
• Материал: сталь с цинковым покрытием - обеспечивает коррозионную стойкость в помещениях с нормальной влажностью
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным элементам лотка
• Произведено в соответствии с лицензией Росатома ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023)

Совместимость и монтаж

Т-образная секция для лотка LKS 300мм совместима исключительно с лотками серии LKS от OBO BETTERMANN, имеющими высоту боковой стенки 60 мм. Для сборки необходимо использовать болтовые соединения или другие фиксирующие элементы, предусмотренные конструкцией лотка. Отсутствие встроенного соединительного элемента требует точного выравнивания и жёсткой фиксации при установке - рекомендуется применять штатные зажимы и опоры серии LKS.

Безопасность и стандарты

Элемент сертифицирован в рамках программы Росатома и внесён в государственный реестр промышленной продукции РФ. Это позволяет использовать его на объектах с особыми требованиями к надёжности - АЭС, ядерные объекты, военная инфраструктура. Цинковое покрытие снижает риск электрохимической коррозии, однако не заменяет дополнительную защиту в агрессивных средах.

Преимущества

• Стандартная ширина 300 мм обеспечивает единообразие всей трассы при использовании лотков LKS
• Цинковое покрытие увеличивает срок службы в условиях умеренной влажности и химически нейтральных средах
• Подтверждённая совместимость с лицензированными системами повышает доверие при прохождении госэкспертных проверок
• Горизонтальное исполнение удобно для распределения кабелей вдоль технологических линий

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от атмосферных воздействий
• Не совместим с лотками других серий (например, LKU, LKV) даже при одинаковой высоте стенки - отличаются по форме крепёжных поверхностей
• Отсутствие встроенных соединителей требует дополнительных расходных материалов и времени на монтаж
• Не рассчитана на механические нагрузки выше, чем допускают лотки LKS - запрещено использование как несущего элемента

Примеры использования

• Обустройство кабельных трасс на производственных линиях с несколькими направлениями вывода сигналов
• Разветвление кабельных маршрутов в распределительных пунктах АЭС и тепловых станций
• Формирование переходов между соседними технологическими блоками в крупных складских комплексах
• Установка в местах, где требуется изменить направление трассы без использования уголков или колен

Практические советы

• Перед монтажом проверьте соответствие высоты стенки лотка - должна быть точно 60 мм; отклонение более +-1 мм затруднит герметичность соединения
• Используйте только оригинальные крепёжные детали от OBO BETTERMANN - сторонние элементы могут нарушить целостность системы
• При прокладке в зонах с возможным попаданием воды - дополнительно герметизируйте стыки силиконовым составом, подходящим для металлических поверхностей
• Артикул rt 630 fs ru и товар LKS 300мм всегда указывайте в спецификациях - это гарантирует соответствие документации и лицензионным требованиям
