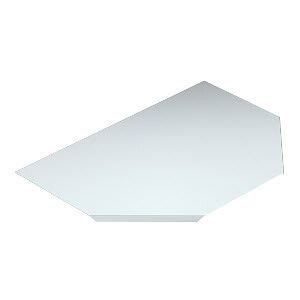

Крышка Т-образной секции для лотка LKS 100мм (DFT 100 FS RU) | 7128331 OBO Bettermann

Крышка Т-образной секции для лотка LKS 100мм от OBO BETTERMANN - элемент системы кабельного лотка LKS, предназначенный для герметичного закрытия ответвления в форме буквы Т. Артикул 7128331 (DFT 100 FS RU) обеспечивает механическую защиту кабелей и сохраняет степень защиты IP67 на участках с ответвлением.

Назначение и область применения

Крышка Т-образной секции для лотка LKS 100мм используется для перекрытия верхней части Т-образного соединения между основным лотком и боковым ответвлением. Применяется в системах прокладки силовых и управляющих кабелей там, где требуется сохранить целостность корпуса и защиту от внешних воздействий. Подходит для промышленных объектов, энергообъектов, транспорта и инфраструктуры, где используются лотки серии LKS от OBO BETTERMANN.

Технические характеристики

• Тип изделия: Крышка T-ответвителя
• Материал: Сталь
• Покрытие: Цинк - антикоррозийное гальваническое покрытие, повышает долговечность в агрессивных средах
• Тип крепления: Накладывание сверху - установка без крепежа, фиксируется за счет плотного прилегания к кромкам лотка
• Совместимость: Только с кабельными лотками серии LKS 100 мм
• Обозначение по реестру: 1367\15\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Производственный код: DFT 100 FS RU

Совместимость и монтаж

Крышка Т-образной секции для лотка LKS 100мм совместима исключительно с лотками серии LKS того же размера - 100 мм. Устанавливается поверх уже собранной Т-секции без инструментов: просто опускается на место и фиксируется за счет точного соответствия формы и жесткости материала. Не требует сверления, болтов или замков. Для надежной работы необходимо, чтобы все стороны Т-соединения были правильно вырезаны и собраны по технологии OBO BETTERMANN.

Безопасность и стандарты

Изделие сертифицировано в соответствии с требованиями Росатома (лицензия ЦО-12-101-13253) и внесено в Реестр промышленной продукции Российской Федерации (№1367\15\2023). Это позволяет использовать крышки в ядерных, атомных и других объектах повышенной безопасности. Гальваническое цинковое покрытие соответствует DIN EN ISO 1461, обеспечивая устойчивость к коррозии в условиях высокой влажности и химически активной среды.

Преимущества

• Не требует дополнительного крепления - экономит время при сборке
• Герметично перекрывает зону ответвления, сохраняя IP67 всей системы
• Высокая прочность стали с цинковым покрытием - выдерживает нагрузки и удары
• Совместима с другими компонентами серии LKS - легко расширяемая система
• Подтверждённая безопасность для объектов Росатома - допущена к использованию в самых строгих нормах

Ограничения применения

• Не применяется с лотками других серий (например, LK, LKB, LKC) - даже при одинаковой ширине
• Не предназначен для использования в качестве самостоятельного элемента - работает только как часть готовой Т-секции
• Запрещено применять в средах с постоянным контактом с открытым пламенем или температурой выше +80 C
• Не рекомендуется для монтажа в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Атомные электростанции - защита кабелей управления в Т-разветвлениях трасс
• Промышленные конвейеры - организация ответвлений питания к датчикам и приводам
• Железнодорожные станции - прокладка сигнальных и связных кабелей в кабельных каналах
• Энергетические подстанции - герметизация переходов в шкафах и туннелях

Практические советы

• Перед установкой проверьте, что кромки лотка в месте Т-ответвления ровные и не имеют деформаций - иначе крышка не будет плотно прилегать
• Убедитесь, что все кабели внутри лотка не выходят за пределы края - они не должны задевать крышку при её установке
• При необходимости можно дополнительно закрепить крышку саморезами через отверстия в кромке, но это снижает скорость монтажа
• Для длительной эксплуатации в сырых помещениях периодически осматривайте покрытие на предмет повреждений цинка - при наличии сколов используйте антивандальное восстановление
• Артикул 7128331 - единственный подходящий вариант для лотка LKS 100 мм; другие номера из серии DFT не взаимозаменяемы
