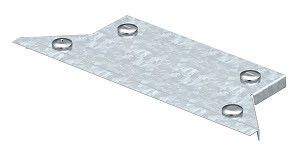

Крышка T-образного соединения 100мм (DFAA 100 FS) | 7128428 OBO Bettermann

Крышка T-образного соединения 100 мм от OBO BETTERMANN - элемент для закрытия и защиты T-образного ответвления в кабельном лотке. Артикул DFAA 100 FS обеспечивает надежную герметизацию и удержание на месте без дополнительных креплений, что особенно важно при монтаже в промышленных условиях.

Назначение и область применения

Крышка T-образного соединения 100 мм предназначена для закрытия T-образных участков кабельных лотков, где происходит ответвление кабелей. Она защищает провода от механических повреждений, пыли и внешних воздействий, сохраняя доступ к кабелям при необходимости обслуживания. Применяется в системах распределения электроэнергии на заводах, в цехах, на транспорте и в других объектах с промышленным оснащением.

Технические характеристики

• Тип изделия: Крышка T-ответвителя
• Размер: 100 мм - соответствует ширине стандартного лотка
• Материал: Сталь оцинкованная, толщиной 1 мм
• Покрытие: Цинк - антикоррозийная защита
• Тип крепления: Замковое - фиксация без винтов и инструментов
• Совместимость: Да, с кабельными лотками того же типоразмера
• Дополнительный код: DFAA 100 FS - уникальный идентификатор модели

Совместимость и монтаж

Крышка DFAA 100 FS совместима с кабельными лотками OBO BETTERMANN серий, имеющими ширину 100 мм. Устанавливается на T-образное соединение путём вставки и щелчка замковых фиксаторов - никаких болтов или шурупов не требуется. Для правильной установки убедитесь, что кромки лотка ровные и не деформированы. Монтаж возможен как до, так и после прокладки кабелей - замки позволяют легко открывать крышку для проверки или добавления проводов.

Преимущества

• Быстрый монтаж и демонтаж благодаря замковому механизму
• Устойчивость к коррозии за счёт оцинкованной стали
• Жёсткая конструкция из 1 мм стали предотвращает прогиб при нагрузках
• Интегрированные поворотные фиксаторы обеспечивают плотное прилегание
• Совместимость с существующей системой лотков OBO BETTERMANN снижает риск ошибок при комплектации

Ограничения применения

• Не предназначен для использования вне системы кабельных лотков - не является самостоятельным корпусом
• Не рассчитана на высокую температурную нагрузку - не применяется в зонах с нагревом выше +65 C
• Не подходит для лотков с другим профилем или шириной - например, 150 мм или 200 мм
• Не рекомендуется для открытых наружных установок без дополнительной защиты от атмосферных осадков

Примеры использования

• Закрытие T-соединения в лотке на производственной линии, где кабели направляются к трём сторонам оборудования
• Финальная отделка ответвления в распределительном щите с кабельным лотком
• Обустройство перехода между горизонтальным и вертикальным участком лотка с ответвлением

Практические советы

• Перед установкой проверьте, чтобы внутренние края лотка не имели острых заусенец - они могут повредить изоляцию кабелей при закрывании крышки
• При использовании в пыльных средах регулярно проверяйте состояние замков - грязь может затруднять их работу
• Артикул DFAA 100 FS всегда указывает на оригинальную продукцию OBO BETTERMANN - избегайте аналогов с несовпадающими габаритами
• Если нужна более прочная фиксация, можно дополнительно использовать саморезы через специальные отверстия - хотя это не предусмотрено конструкцией по умолчанию
