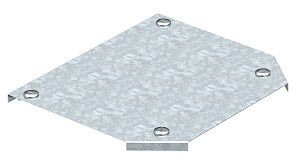

Крышка T-образной секции 100мм (DFT 100 FS) | 7128215 OBO Bettermann

Крышка Т-образной секции 100мм от OBO Bettermann (артикул 7128215) - герметичная крышка для защиты кабелей в T-образном ответвителе кабельного лотка. Применяется там, где требуется надёжное закрывание перехода между тремя направлениями трассы.

Назначение и область применения

Крышка Т-образной секции 100мм предназначена для закрытия верхней части T-образного уголка кабельного лотка. Она защищает провода и кабели от пыли, механических воздействий и случайного доступа. Подходит для установки на лотках с шириной основания 100 мм. Часто используется в промышленных помещениях, цехах, на объектах с высокими требованиями к безопасности кабельных трасс - например, на конвейерах, в распределительных пунктах, автоматизированных системах.

Технические характеристики

• Тип изделия: Крышка T-ответвителя
• Материал: Сталь оцинкованная
• Толщина материала: 1 мм
• Покрытие: Цинк (конвейерное гальваническое покрытие)
• Совместимость с кабельными лотками: Да (для лотков серии DFT 100 FS)
• Фиксация: Замковый механизм
• Обозначение модели: DFT 100 FS

Совместимость и монтаж

Крышка Т-образной секции 100мм совместима исключительно с кабельными лотками серии DFT 100 FS от OBO Bettermann. Устанавливается на уже собранный T-образный участок трассы. Монтаж выполняется без инструментов: крышка плотно защёлкивается на замковые фиксаторы по периметру. Для правильной установки необходимо точно совместить форму крышки с контуром уголка - зазоры недопустимы. После защёлкивания проверьте прочность фиксации легким усилием рукой.

Безопасность и стандарты

Изделие соответствует общепринятым нормам для металлических кабельных систем в промышленной среде. Конвейерное оцинкование обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности. Напряжение и ток через крышку не проходят - она является исключительно механической защитой.

Преимущества

• Прочная конструкция из стали толщиной 1 мм выдерживает нагрузки при обслуживании трассы
• Замковое крепление позволяет быстро открывать и закрывать крышку без болтов и инструментов
• Оцинкованное покрытие предотвращает ржавчину в агрессивных средах
• Унифицирована с другими элементами серии DFT 100 FS - легко дополнять систему

Ограничения применения

• Не применяется вне системы DFT 100 FS - несовместима с лотками других серий или брендов
• Не предназначена для внешней установки без дополнительной защиты от прямых осадков
• Не рассчитана на давление воды или погружение - не имеет IP-защиты
• Не рекомендуется использовать в местах с постоянными ударными нагрузками или вибрацией выше нормы

Примеры использования

• Защита кабелей на T-переходе между горизонтальным и вертикальным лотком в цехе
• Закрытие ответвления кабельной трассы к станку с ЧПУ
• Герметизация соединения в распределительном шкафу с несколькими входящими/исходящими линиями

Практические советы

• Перед монтажом убедитесь, что все кабели внутри лотка правильно расположены - после установки крышки доступ будет ограничен
• Проверяйте соответствие артикула 7128215 с номером серии DFT 100 FS на самом лотке - отличаются лишь детали крепления
• При необходимости частого обслуживания используйте эту крышку вместо глухих заглушек - удобство демонтажа важнее экономии места
• Не затягивайте замки силой - они имеют фиксированную степень сцепления; при слишком большом усилии можно сломать защёлку
