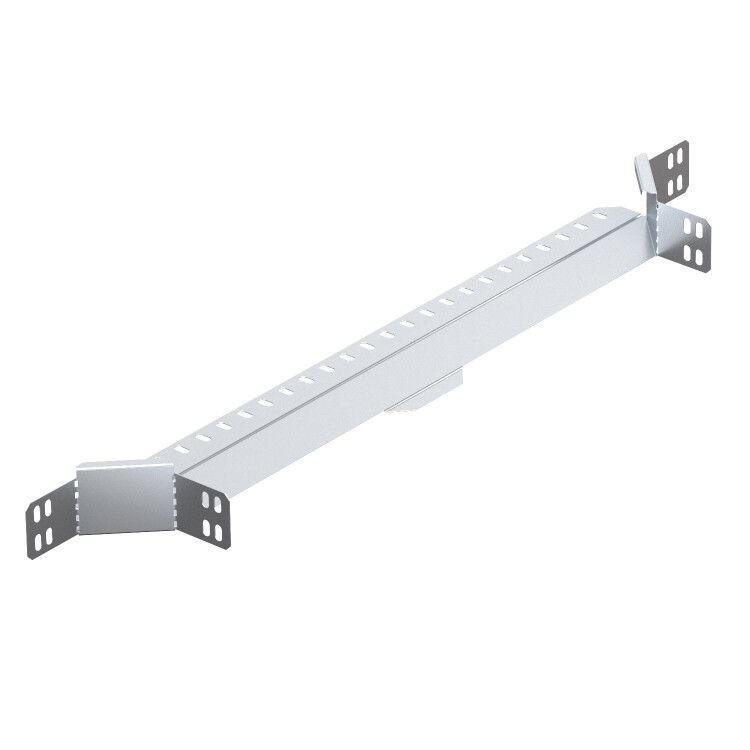

Соединение Т-образное/крестовое для лотка LKS 300мм RAA 630 FS RU OBO 6040256 Bettermann

Соединение Т-образное/крестовое для лотка LKS 300мм от OBO BETTERMANN - это элемент системы кабельных лотков, предназначенный для организации ответвлений и пересечений трасс на уровне 300 мм шириной. Артикул raa 630 fs ru обеспечивает надёжное механическое соединение между участками лотка LKS при горизонтальном и вертикальном монтаже.

Назначение и область применения

Элемент используется для создания T-образных и крестовых переходов в системах кабельных лотков LKS. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, где требуется изменение направления трассы - например, при выходе из шкафа, повороте вдоль стен или переходе между этажами. Применяется в энергетике, машиностроении, химической и пищевой промышленности.

Технические характеристики

• Тип изделия: T-образное соединение
• Ширина лотка: 300 мм
• Высота профиля: 60 мм
• Материал: сталь с оцинкованным покрытием
• Исполнение: с интегрированным соединителем - не требует дополнительных болтовых компонентов
• Рекомендовано для использования в рамках проектного ассортимента LKS
• Регистрационный номер в реестре промышленной продукции РФ: 1367\22\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Тип согласно сертификации: RAA 630 FS RU

Совместимость и монтаж

Соединение Т-образное/крестовое для лотка LKS 300мм совместимо исключительно с другими элементами серии LKS того же размера - 300 мм шириной и 60 мм высотой. Интегрированный соединитель позволяет закрепить деталь без дополнительных фланцев или болтов: достаточно зафиксировать её к смежным участкам лотка с помощью стандартных зажимов или самонарезающих винтов. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости. Для герметичности и прочности рекомендуется использовать оригинальные крепёжные элементы OBO BETTERMANN.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\22\2023 и имеет лицензию Росатома, что допускает применение на объектах атомной энергетики и других критически важных инфраструктурах. Оцинкованное покрытие обеспечивает антикоррозийную стойкость в условиях повышенной влажности и агрессивной среды. Соответствие типу RAA 630 FS RU гарантирует соответствие европейским нормам для металлических кабельных систем.

Преимущества

• Интегрированный соединитель снижает время установки и исключает потерю мелких крепёжных деталей
• Оцинкованная сталь увеличивает срок службы в агрессивных средах без дополнительной защиты
• Поддерживается единая система сборки всей серии LKS - все элементы взаимозаменяемы
• Произведено компанией OBO BETTERMANN - лидером рынка кабельных систем в Европе и России

Ограничения применения

• Не предназначен для использования с лотками другой ширины - даже 200 мм или 400 мм - несовместимы
• Не рассчитан на нагрузки выше класса LKS; не следует применять как опорный элемент для тяжёлых труб или оборудования
• Запрещён монтаж в местах постоянного контакта с открытым огнём или расплавленными металлами
• Не является герметичным устройством - для помещений с повышенной влагой или пылью требуется дополнительная изоляция или крышки

Примеры использования

• Переход от основного горизонтального лотка к вертикальному стояку в цеху с оборудованием
• Обход препятствия (например, колонны) путём формирования T-образного ответвления
• Распределение кабелей от одного шкафа управления к трём другим в разных направлениях
• Установка в помещениях АЭС, ГЭС, тепловых станций - благодаря наличию лицензии Росатома

Практические советы

• Перед монтажом проверьте, чтобы все соседние участки лотка были точно выровнены по уровню - иначе возникнут усилия на соединитель
• Используйте только оригинальные крепёжные элементы OBO BETTERMANN - сторонние могут не обеспечивать нужную жёсткость
• При необходимости замены - можно демонтировать этот элемент без разборки всего участка трассы
• Артикул raa 630 fs ru и товарный номер 6040256 - это один и тот же продукт; используйте оба для точного заказа
• Для длительной эксплуатации в агрессивной среде дополнительно обработайте места стыков противокоррозийной смазкой
