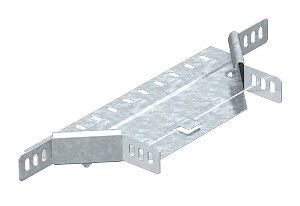

Соединение Т-образное/крестовое 60x300 горячеоцинкованный - 7121318 OBO Bettermann RAA 630 FT

Т-образное/крестовое соединение 60x300 мм горячий цинк, RAA 630 FT - это элемент системы кабельных лотков от OBO Bettermann, предназначенный для организации ответвлений в горизонтальной плоскости. Применяется там, где требуется изменить направление трассы без нарушения целостности защиты кабелей. Артикул 7121318 соответствует модели RAA 630 FT, совместимой с лотками той же высоты и ширины.

Назначение и область применения

Т-образное/крестовое соединение 60x300 мм горячий цинк, RAA 630 FT используется для создания ответвлений в кабельных трассах. Он позволяет подключить боковой лоток к основному горизонтальному участку, сохраняя герметичность и механическую прочность системы. Подходит для монтажа в промышленных объектах, энергообъектах, на заводах и в инфраструктурных проектах, особенно там, где применяются лотки с усиленными крышками.

Технические характеристики

• Форма: Т-образная, с горизонтальным основанием
• Высота кабельного лотка: 60 мм
• Ширина кабельного лотка: 300 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - обеспечивает долговечную защиту от коррозии даже в агрессивных средах
• Толщина стенки: 1 мм - достаточна для удержания нагрузки при заполнении кабелями
• Внутренний радиус изгиба: 50 мм - определяет минимальный радиус, при котором кабели не повреждаются при проходе через соединение
• Исполнение: без соединительных разъемов - требует самостоятельного крепления к смежным элементам
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на объектах атомной энергетики
• Реестр промышленной продукции РФ: 1367\22\2023 - сертифицировано для закупок в госсекторе России

Совместимость и монтаж

Т-образное/крестовое соединение 60x300 мм горячий цинк, RAA 630 FT совместимо только с лотками того же типа и габарита: высотой 60 мм и шириной 300 мм, выпущенными OBO Bettermann. Поскольку изделие не имеет встроенных соединительных разъемов, его необходимо фиксировать болтами или самонарезающими винтами к основному и боковому лоткам. Для надежного контакта рекомендуется использовать комплектные зажимы или металлические перемычки между элементами. Монтаж выполняется после сборки прямых участков - соединение устанавливается как переходной элемент между ними.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Наличие лицензии Росатома и записи в реестре промышленной продукции РФ подтверждает соответствие нормам ГОСТ и специализированным требованиям к электрооборудованию на опасных производствах. Горячее цинкование защищает металл от химической коррозии, что важно в условиях повышенной влажности, перепадов температур и воздействия агрессивных веществ.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 30 лет в промышленной среде
• Поддержка усиленных крышек - позволяет использовать с лотками, рассчитанными на большие нагрузки
• Соответствие требованиям Росатома - возможность применения на ядерных и других стратегических объектах
• Четкая стандартизация габаритов - гарантирует точную совместимость с другими элементами серии RAA 630 FT
• Производство OBO Bettermann - проверенная немецкая технология, известная надежностью в сложных условиях

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтальных трасс
• Требует внешнего крепления - нельзя установить без предварительной подготовки мест крепления
• Не совместим с лотками другой высоты (например, 40 мм или 100 мм)
• Не является водо- или пылезащитным корпусом - не заменяет IP-корпуса, если требуется защита от внешней среды
• Не следует использовать в условиях постоянного погружения в жидкость - хотя покрытие устойчиво к коррозии, само соединение не герметично

Примеры использования

• Обустройство кабельных трасс на производстве: выход из главного лотка к станку или щиту сбоку
• Монтаж в распределительных пунктах АЭС и тепловых электростанциях - где требуется соблюдение лицензионных требований Росатома
• Создание ответвлений в длинных кабельных каналах на железнодорожных терминалах или портовых комплексах
• Замена старых медных труб на современные кабельные лотки в модернизируемых объектах

Практические советы

• Перед монтажом проверьте внутренние размеры - 60×300 мм должны точно совпадать с соседними лотками; малейшее расхождение вызывает напряжение в соединении
• Используйте только болты и крепеж, подходящие по типу к материалу оцинкованной стали - чтобы не повредить защитное покрытие
• При необходимости заземления проложите медную перемычку между этим T-соединением и остальными элементами системы - это обязательное условие для объектов с повышенными требованиями к ЭМИ
• Не используйте этот элемент как опору для тяжелых устройств - он служит исключительно для направления кабелей
• Артикул 7121318 и модель RAA 630 FT всегда указываются вместе - при заказе и документации они взаимозаменяемы
