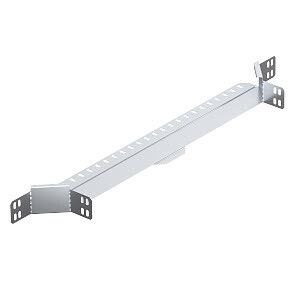

Соединение Т-образное/крестовое для лотка LKS 150мм RAA 615 FS RU OBO 6040253 Bettermann

Т-образное/крестовое соединение для лотка LKS 150 мм (RAA 615 FS RU) - элемент системы кабельных лотков, предназначенный для организации переходов между горизонтальными и вертикальными участками трассы. Произведённый компанией OBO Bettermann, этот компонент обеспечивает надёжное соединение в системах LKS с оцинкованным покрытием, подходящий для промышленных объектов, включая объекты с лицензией Росатома.

Назначение и область применения

Т-образное/крестовое соединение для лотка LKS 150 мм (RAA 615 FS RU) используется для создания ответвлений в кабельных трассах: когда необходимо перейти от горизонтальной части лотка к вертикальной, или наоборот. Подходит для монтажа в помещениях с высокой механической нагрузкой и требовательными условиями эксплуатации - например, на энергообъектах, заводах, трансформаторных подстанциях, в кабельных каналах промышленных зданий.

Технические характеристики

• Ширина: 150 мм - соответствует стандартным лоткам серии LKS, позволяет прокладывать кабели без перегрузки сечения;
• Высота: 60 мм - определяет глубину прохода, достаточную для укладки кабелей с учётом радиуса изгиба;
• Материал: сталь - прочная основа, выдерживающая механические воздействия и вес заполненного лотка;
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Тип изделия: соединение с интегрированным соединителем - не требует дополнительных крепёжных элементов для сборки;
• Модель: RAA 615 FS RU - сертифицирована в реестре промышленной продукции РФ (№1367/22/2023) и имеет лицензию Росатома (ЦО-12-101-13253).

Совместимость и монтаж

Т-образное/крестовое соединение для лотка LKS 150 мм (RAA 615 FS RU) совместимо исключительно с лотками серии LKS от OBO Bettermann. Устанавливается без сварки: фиксируется самонарезающими болтами через предварительно подготовленные отверстия в боковых стенках лотка. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости. Для герметичности и защиты от внешних воздействий рекомендуется использовать уплотнители и крышки серии LKS.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367/22/2023 и имеет действующую лицензию Росатома (ЦО-12-101-13253), что допускает его применение на ядерных и других объектах с особыми требованиями к безопасности. Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных систем.

Преимущества

• Интегрированный соединитель снижает время установки и исключает риск потери крепёжа;
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах без необходимости дополнительной антикоррозийной обработки;
• Жёсткая конструкция из стали сохраняет форму даже при максимальной нагрузке;
• Поддержка лицензии Росатома делает изделие единственным вариантом для проектов, где требуется официальное одобрение регулятора.

Ограничения применения

• Не предназначен для использования вне системы LKS - несовместим с лотками других производителей;
• Не рассчитан на частые демонтажи: многократная сборка-разборка может повредить резьбу интегрированного соединителя;
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - оцинковка не гарантирует химическую стойкость в таких условиях;
• Запрещено использование в взрывоопасных зонах без дополнительной защиты и сертификации по АЭС-эксплуатационным требованиям.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе металлургического комбината;
• Обустройство распределительной точки в кабельном канале АЭС с контролируемой средой;
• Создание T-образного ответвления для подключения оборудования в автоматизированной линии производства;
• Установка в подземных кабельных коллекторах тепловых станций, где важна долговечность и коррозионная стойкость.

Практические советы

• При монтаже проверьте соответствие ширины лотка - 150 мм - чтобы избежать люфта и деформации;
• Используйте только оригинальные крепёжные элементы от OBO Bettermann: сторонние болты могут не войти в резьбовые гнёзда;
• После установки закройте все открытые стороны крышками LKS - это предотвращает попадание пыли и влаги;
• Для объектов с лицензией Росатома обязательно сохраняйте документацию на RAA 615 FS RU - она потребуется при инспекциях;
• Не используйте соединение в качестве несущего элемента - оно не рассчитано на подвеску тяжёлых устройств.
