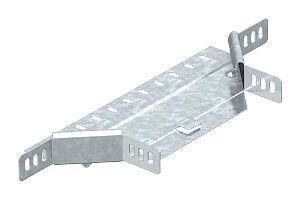

Ответвитель T-образный горизонт. осн. 150 RAA 615 FT OBO 7121205 Bettermann

Т-образное/крестовое соединение 60x150 мм горячий цинк, ответвитель горизонт. осн. (RAA 615 FT) от OBO BETTERMANN предназначено для организации ответвлений в системах кабельных лотков с высотой боковой стенки 60 мм. Продукт обеспечивает надёжное соединение между основным и ответвительным участком лотка, сохраняя целостность трассы и доступ к кабелям. Артикул RAA 615 FT соответствует лицензионному продукту, одобренному Росатомом.

Назначение и область применения

Т-образное/крестовое соединение 60x150 мм горячий цинк, ответвитель горизонт. осн. (RAA 615 FT) используется для создания T-образных или крестовых ответвлений в горизонтальных и вертикальных кабельных трассах. Подходит для систем, где требуется перенаправление кабелей без нарушения механической прочности и защиты проводников. Применяется в промышленных объектах, энергоустановках, АЭС, заводах, логистических комплексах - там, где важны долговечность и соответствие нормам безопасности.

Технические характеристики

• Тип изделия: Т-образный соединитель
• Высота кабельного лотка: 60 мм - совместим с лотками такого же габарита
• Ширина кабельного лотка: 150 мм - позволяет прокладывать значительную массу кабелей
• Материал: сталь оцинкованная - устойчив к коррозии и механическим повреждениям
• Покрытие: горячий цинк - более толстый и долговечный слой против ржавчины, чем электроцинкование
• Толщина материала: 1 мм - достаточна для жёсткости и выдерживания нагрузок
• Внутренний радиус изгиба: 50 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Исполнение: входит соединительный элемент - комплектуется всем необходимым для сборки
• Производитель: OBO BETTERMANN - немецкий бренд с мировым признанием в кабельных системах
• Артикул: RAA 615 FT / 7121205

Совместимость и монтаж

Т-образное/крестовое соединение 60x150 мм горячий цинк, ответвитель горизонт. осн. (RAA 615 FT) совместимо с любыми кабельными лотками OBO BETTERMANN и другими производителей, имеющими высоту боковой стенки 60 мм. Монтаж выполняется путём фиксации болтовыми соединениями к основному и ответвительному лоткам. Соединительный элемент уже встроен - не требует допоборудования. Убедитесь, что все поверхности плотно прилегают перед затяжкой крепежа. Работает как в горизонтальной, так и в вертикальной плоскости.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешён к применению на ядерных и других объектах повышенной опасности
• Занесён в Реестр промышленной продукции РФ: 1367\22\2023 - подтверждает соответствие требованиям законодательства России
• Соответствует DIN 41894 и IEC 61537 - европейским и международным стандартам для кабельных лотков

Преимущества

• Усиленная защита от коррозии благодаря горячему цинкованию - срок службы до 30 лет в агрессивных средах
• Жёсткая конструкция с толщиной 1 мм предотвращает деформацию при заполнении лотка кабелями
• Встроенный соединительный элемент снижает время установки и исключает потерю деталей
• Внутренний радиус 50 мм минимизирует риск повреждения кабелей при прокладке
• Поддержка сертификации Росатома делает изделие пригодным для самых строгих условий эксплуатации

Ограничения применения

• Не предназначен для использования с лотками высотой менее или более 60 мм - возможны зазоры и потеря герметичности
• Не рекомендуется для применения в условиях постоянного воздействия открытого огня или температур выше +80 C
• Не является водонепроницаемым устройством - для помещений с высокой влажностью или на улице требуется дополнительная герметизация
• Не заменяет переходники для изменения ширины лотка - работает только с 150-миллиметровыми лотками

Примеры использования

• Обустройство ответвления от главной трассы к станку на производстве
• Переход кабелей от горизонтального лотка к вертикальному в распределительном щите
• Создание крестового пересечения трасс в технологическом корпусе АЭС
• Расширение системы кабельных лотков в логистическом терминале с множеством точек подключения

Практические советы

• Проверьте посадочные размеры лотка перед заказом - даже небольшое отличие в высоте (например, 58 или 62 мм) сделает монтаж невозможным
• При использовании в помещениях с химически активной средой дополнительно покрывайте места стыков антикоррозийной смазкой
• Не используйте этот элемент как опору для веса оборудования - он рассчитан только на нагрузку от кабелей
• Для удобства сборки применяйте крепёж того же класса прочности, что и остальные элементы системы OBO BETTERMANN
• Храните в сухом месте - хотя материал оцинкован, длительное воздействие влаги может вызвать белые пятна на поверхности
