Ответвитель Т-образный горизонт. осн. 60х150 RT 615 FT OBO 7117162 Bettermann

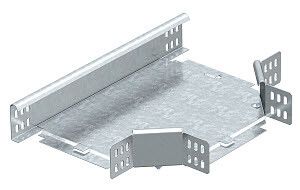

Секция Т-образная 60x150 мм горячий цинк от OBO BETTERMANN (арт. RT 615 FT, арт. 7117162) - элемент системы кабельного лотка, обеспечивающий переход между горизонтальными участками на пересечении трасс. Подходит для монтажа в промышленных условиях с повышенными требованиями к прочности и защите от коррозии.

Назначение и область применения

Секция Т-образная 60x150 мм горячий цинk используется для создания ответвлений в системах кабельных лотков с высотой боковой стенки 60 мм. Применяется там, где необходимо организовать пересечение или разветвление трасс - например, при подключении оборудования к основному кабельному пути, в распределительных щитах, на производственных линиях и в технологических коридорах.

Технические характеристики

• Тип изделия: T-образная секция
• Высота боковой стенки: 60 мм
• Ширина горизонтальной части: 150 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - устойчиво к механическим повреждениям и коррозии
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм - обеспечивает плавный проход кабелей без перегибов
• Исполнение: с соединительным разъёмом в комплекте - позволяет быстро фиксировать секцию к другим элементам лотка
• Тип конструкции: горизонтальная Т-образная часть
• Обозначение по классификации: RT 615 FT

Совместимость и монтаж

Секция Т-образная 60x150 мм горячий цинк совместима со всеми лотками OBO BETTERMANN серии с высотой стенки 60 мм. Соединительный разъём в комплекте позволяет закрепить её без сварки - достаточно защёлкнуть и зафиксировать болтами. Монтаж выполняется на предварительно смонтированные прямые участки лотка. Учитывайте внутренний радиус 50 мм - он определяет минимальный допустимый радиус изгиба кабелей при прокладке через эту секцию.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешена для использования в ядерной и других объектах с особыми требованиями безопасности
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023
• Покрытие горячим цинком соответствует ГОСТ 14918 - обеспечивает долговременную защиту даже в агрессивных средах

Преимущества

• Усиленная толщина стали (1 мм) - выдерживает нагрузки от большого количества кабелей и внешних воздействий
• Горячее цинкование - надёжнее, чем гальваническое покрытие; не требует ремонта при мелких царапинах
• Встроенный соединительный разъём - исключает необходимость дополнительных креплений, снижает время монтажа
• Чёткая геометрия - гарантирует точную сборку всей системы без зазоров и перекосов

Ограничения применения

• Не предназначена для вертикальных перемещений - только для горизонтальных ответвлений
• Не рекомендуется использовать в местах с постоянным контактом с открытым пламенем или температурой выше +80 C
• Подходит только для лотков с высотой стенки 60 мм - несовместима с другими размерами (например, 40 мм или 100 мм)
• Не заменяет силовые соединители - не рассчитана на передачу тока, только на механическую поддержку кабелей

Примеры использования

• Пересечение двух кабельных трасс на производстве - одна линия идёт прямо, вторая отвечает к станку через Т-образную секцию
• Разводка питания к группе автоматов в шкафу управления
• Монтаж в пищевой промышленности - благодаря антикоррозийному покрытию легко моется и устойчива к влаге
• Энергообъекты, химические производства, метрополитены - где требуется соответствие лицензии Росатома

Практические советы

• Перед установкой проверьте, что все соседние элементы лотка имеют ту же высоту (60 мм) - иначе возникнет перепад, нарушающий целостность трассы
• При прокладке кабелей с жёсткими оболочками (например, силовые ААБл) следите, чтобы их радиус изгиба не был меньше 50 мм внутри секции
• Если система работает во влажном помещении - дополнительно герметизируйте стыки силиконовым составом, совместимым с оцинкованной сталью
• Для быстрого обслуживания - используйте секцию как точку доступа: можно временно снять крышку лотка и получить доступ к кабелям без демонтажа всего участка
• Артикулы 7117162 и RT 615 FT - это один и тот же продукт. Оба номера используются в каталогах OBO BETTERMANN - ориентируйтесь на любой из них при заказе
