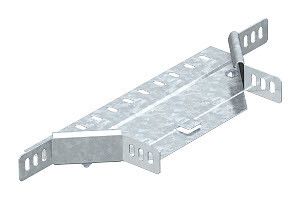

Ответвитель T-образный горизонт. осн. 150 RAA 615 FS OBO 6040411 Bettermann

Т-образное/крестовое соединение 60x150 мм от OBO BETTERMANN (артикул RAA 615 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков с высотой бортов 60 мм. Продукт обеспечивает надежную механическую связь и сохраняет целостность трассы при прокладке силовых и управляющих кабелей.

Назначение и область применения

Т-образное/крестовое соединение 60x150 мм используется для создания ответвлений в кабельных трассах - когда основной лоток меняет направление на перпендикулярное, например, при выходе из горизонтальной трассы вверх к оборудованию или через перекрытие. Подходит для систем, где требуется распределение кабелей в трех направлениях: два горизонтальных и одно вертикальное. Применяется в промышленных объектах, энергообъектах, центрах обработки данных, на заводах и в транспортной инфраструктуре.

Технические характеристики

• Тип изделия: Т-образный
• Высота боковой стенки: 60 мм - совместимо с лотками такого же габарита
• Ширина лотка: 150 мм - соответствует стандартным размерам профиля
• Материал: оцинкованная сталь - устойчивость к коррозии в условиях повышенной влажности и агрессивной среды
• Толщина материала: 1 мм - достаточна для жесткости при нагрузках, но не требует усиления при обычном монтаже
• Внутренний радиус изгиба: 50 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба без повреждения изоляции
• Исполнение: без соединительных разъемов - требует фиксации болтами или сваркой к смежным элементам
• Покрытие: оцинкованное - защищает от ржавчины, не требует дополнительной антикоррозийной обработки
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - сертифицировано для использования на атомных объектах
• Реестр промышленной продукции РФ: 1367\22\2023 - подтверждает соответствие требованиям законодательства РФ

Совместимость и монтаж

Т-образное/крестовое соединение 60x150 мм совместимо с любыми кабельными лотками, имеющими высоту бортов 60 мм, вне зависимости от производителя, при условии одинакового профиля. Монтаж выполняется путем вырезания отверстий в боковых стенках лотков и последующего крепления болтами M8/M10 или точечной сваркой. Учитывайте, что отсутствие заводских соединительных разъемов требует самостоятельной фиксации - используйте комплекты крепежа, подходящие по классу прочности. Направление монтажа: можно использовать как для вертикального, так и для горизонтального расположения основного лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормативам для кабельных систем на промышленных объектах. Лицензия Росатома подтверждает применение на ядерных установках, где предъявляются повышенные требования к надежности и долговечности. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами. Соответствует реестру промышленной продукции РФ, что гарантирует легальное использование в государственных и коммерческих проектах.

Преимущества

• Универсальная совместимость с большинством лотков 60×150 мм
• Высокая механическая прочность благодаря толщине стали 1 мм
• Защита от коррозии без необходимости окраски или дополнительной обработки
• Внутренний радиус 50 мм минимизирует риск повреждения кабелей при прокладке
• Подтвержденная безопасность для атомных объектов - исключает необходимость замены на более дорогие аналоги

Ограничения применения

• Не предназначен для использования в качестве основного элемента трассы - только как соединительный узел
• Требует внешнего крепежа; не имеет встроенных зажимов или быстрозажимных механизмов
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Не подходит для лотков с высотой бортов отличной от 60 мм - даже небольшое отклонение (например, 58 или 62 мм) нарушает герметичность и жесткость соединения

Примеры использования

• Переход с горизонтального лотка на вертикальный столб в цехе с конвейерной линией
• Разветвление трассы в распределительном щите для подвода питания к нескольким станкам
• Обход технологических препятствий (колонн, трубопроводов) в АЭС или химическом производстве
• Монтаж в помещениях с высокой влажностью - холодильные камеры, насосные станции

Практические советы

• Перед монтажом проверьте внутренние габариты лотков - они должны точно совпадать с 60×150 мм
• При использовании сварки применяйте местную фиксацию, чтобы избежать деформации оцинкованного слоя
• Для удобства сборки используйте шаблоны для разметки отверстий под крепеж
• Если трасса будет находиться в зоне с частыми вибрациями - дополнительно закрепите соединение антивибрационными прокладками
• Артикул RAA 615 FS - единственный вариант этого типа в линейке OBO BETTERMANN с лицензией Росатома; другие модели не имеют такой сертификации
