Ответвитель DL 100х80 в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа | 36250K DKC ДКС

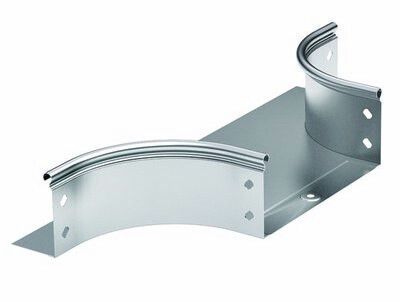

Ответвитель для лотка Т-образный горизонтальный DL 100х80 от DKC (ДКС) - это готовое решение для организации ответвлений в кабельной трассе системы S5 Combitech. Комплект с крепежом и соединительными пластинами позволяет быстро смонтировать участок трассы без дополнительных деталей.

Назначение и область применения

Ответвитель для лотка Т-образный горизонтальный DL 100х80 предназначен для создания T-образных ответвлений в кабельных лотках системы S5 Combitech. Он используется там, где необходимо перенаправить кабели в боковое направление без нарушения целостности трассы. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных объектах, цехах, АЭС, транспортных терминалах и других местах с жесткими требованиями к защите проводов.

Технические характеристики

• Тип: Т-образный горизонтальный ответвитель
• Ширина лотка: 100 мм
• Высота лотка: 80 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: оцинкованная сталь по методу Сендзимира - повышенная коррозионная стойкость и долгий срок службы
• Покрытие: серое, равномерное, без потерь защиты на кромках
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Нержавеющая сталь травлёная: да - усиленная прочность кромок и зон соединения
• Национальные монтажные отверстия: да - совместимость с международными стандартами крепления
• Исполнение: с комплектом соединительных пластин и крепежных элементов

Совместимость и монтаж

Ответвитель для лотка Т-образный горизонтальный DL 100х80 совместим исключительно с лотками системы S5 Combitech. Монтаж выполняется в три этапа:

1. Установите основной лоток на опоры или кронштейны.
2. Подгоните ответвитель по длине и выровняйте плоскости соединения.
3. Закрепите с помощью входящих в комплект соединительных пластин и болтов/гайки - не требуются дополнительные крепежи.

Не используйте этот ответвитель с другими системами лотков - несовпадение геометрии и шага отверстий приведёт к снижению жесткости и герметичности.

Безопасность и стандарты

Ответвитель для лотка Т-образный горизонтальный DL 100х80 изготовлен в соответствии с требованиями к огнестойкости и механической прочности, предъявляемым к кабельным системам в промышленной автоматизации. Применение оцинкованной стали по методу Сендзимира гарантирует соответствие нормам EN 61537 и ГОСТ Р 50571.24. Устройство не содержит токсичных покрытий и подходит для установки в помещениях с людьми.

Преимущества

• Готовый комплект - всё нужное для монтажа уже внутри: пластины, болты, гайки, шайбы. Нет необходимости докупать фурнитуру.
• Оцинкование по Сендзимиру - более плотное и однородное покрытие, чем обычное горячеоцинкованное, что увеличивает срок службы в агрессивных средах.
• Наличие травленной нержавеющей стали в зонах соединения - минимизирует риск деформации при затяжке крепежа.
• Совместимость с крышками и уплотнителями S5 Combitech - можно добиться степени защиты IP54–IP65 при правильном сборе.
• Широкодиапазонное исполнение - допускает использование в условиях температур от –40C до +60C.

Ограничения применения

• Не предназначена для вертикальных ответвлений - только горизонтальные T-соединения.
• Не рекомендуется использовать вне системы S5 Combitech - другие лотки имеют другую геометрию и шаг отверстий.
• Не подходит для кабелей с внешним диаметром более 25 мм - возможны трудности с заполнением и изгибом.
• Не является самонесущим элементом - требует жесткой фиксации на несущих конструкциях через крепежные отверстия.

Примеры использования

• Перенаправление кабелей от главного лотка к пульту управления на станке.
• Обход препятствий (колонны, трубопроводы) в цехах с ограниченным пространством.
• Разводка сигналов к датчикам в конвейерной линии.
• Создание ответвлений в распределительных щитах с использованием закрытых лотков S5 Combitech.

Практические советы

• Проверьте перед монтажом, чтобы все соединительные пластины были на месте - в комплекте их может быть несколько типов, и они различаются по длине.
• При использовании в сырых или химически активных средах дополнительно обработайте места стыков герметиком на основе силикона (например, DOW Corning 99).
• Не перегружайте лоток - максимальная нагрузка по кабелям зависит от типа и количества проводов; соблюдайте рекомендации производителя по наполнению (до 40% свободного объема).
• При необходимости удлинения трассы - используйте только оригинальные переходники и муфты S5 Combitech. Самодельные решения нарушают огнестойкость и герметичность.
• После монтажа проверьте, что ответвитель для лотка Т-образный горизонтальный DL 100х80 не имеет перекосов - это влияет на дальнейший доступ к кабелям и возможность замены.
