Отвод Т-обр. плавн. тип Г01 ESCA 80х100мм | COT01-0-080-100 IEK

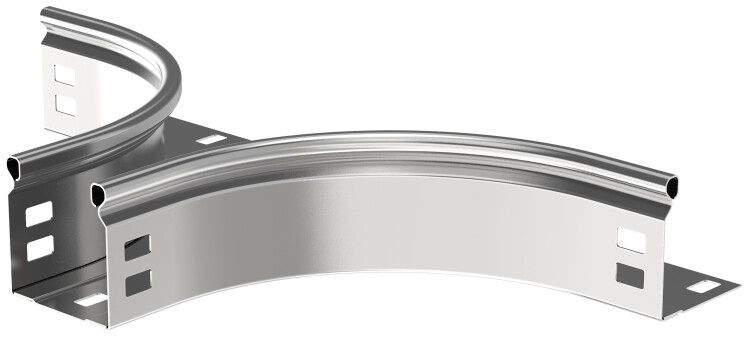

Отвод Т-образный плавный тип Г01 ESCA 80х100мм от IEK - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает надёжную прокладку кабелей в промышленных условиях. Артикул cot01-0-080-100 соответствует требованиям ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 80х100мм используется для создания горизонтальных ответвлений кабельных трасс в форме буквы T или X. Также подходит для перехода от горизонтальной траектории к вертикальному спуску без установки крышки. Применяется в системах распределения электроэнергии на объектах с высокой плотностью кабелей: заводские цеха, энергообъекты, логистические терминалы, автоматизированные линии.

Технические характеристики

• Внутренний радиус: 100 мм - обеспечивает минимальное перегибание кабелей, снижает риск повреждения изоляции;
• Высота лотка: 80 мм; ширина: 100 мм - определяют габариты прохода для кабелей и жил;
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - устойчивость к коррозии, срок службы до 20 лет;
• Толщина стенки: 0,8 мм - достаточная для механической прочности при нагрузках от кабелей;
• Степень защиты IP00 - изделие не защищено от попадания воды и пыли, предназначено для внутреннего монтажа в закрытых помещениях;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C, подходит для холодных и влажных помещений;
• Огнестойкость: да - материал не распространяет горение, соответствует нормам пожарной безопасности;
• Цвет: светло-серый - совместим с другими элементами серии ESCA.

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 80х100мм совместим с лотками серии ESCA от IEK того же размера (80×100 мм). Монтаж осуществляется путём фиксации болтовыми соединениями к смежным участкам лотка. Интегрированный соединитель позволяет выполнить герметичное соединение без дополнительных деталей. Крышка в комплект не входит - её необходимо заказывать отдельно, если требуется закрытая система. Для вертикального ответвления вниз - установка возможна без крышки, что ускоряет сборку.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - государственному стандарту на кабельные лотки и аксессуары. Обеспечивает огнестойкость, не выделяет токсичных веществ при нагреве. Подтверждённый срок службы - 20 лет при соблюдении условий эксплуатации. Нормативный документ гарантирует соответствие требованиям промышленной электромонтажной практики.

Преимущества

• Плавный радиус 100 мм минимизирует напряжение в кабелях, особенно важен для чувствительных проводов и силовых кабелей с большими сечениями;
• Оцинкование по методу Сендзимира создаёт равномерный и долговечный защитный слой - выше, чем при обычном горячем цинковании;
• Встроенное соединение исключает необходимость в дополнительных крепёжных элементах, уменьшает время монтажа;
• Поддержка широкого диапазона температур делает изделие пригодным для использования в неотапливаемых зонах и на открытых площадках внутри помещений.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP00 не предохраняет от влаги и пыли;
• Требуется обязательное использование с крышкой, если кабельная трасса должна быть полностью закрыта - крышка продается отдельно;
• Не рекомендуется применять в средах с постоянным воздействием химически активных жидкостей или паров - даже оцинкованная сталь может подвергнуться коррозии при длительном контакте;
• Не подходит для кабелей с внешним диаметром, превышающим внутренние габариты лотка - проверяйте суммарный диаметр всех укладываемых кабелей перед монтажом.

Примеры использования

• Переход от основной горизонтальной трассы к оборудованию в цеху - например, к станку или пульту управления;
• Обход препятствий (колонны, трубопроводы) в производственных помещениях;
• Спуск кабелей от потолочных лотков к полу или нижнему уровню оборудования;
• Формирование распределительных узлов в серверных комнатах или щитовых.

Практические советы

• При выборе отвода убедитесь, что ширина и высота совпадают с остальными элементами трассы - несоответствие вызывает перегрузку или невозможность сборки;
• Для вертикальных ответвлений используйте этот отвод без крышки - так проще прокладывать кабели и контролировать их положение;
• Если в будущем планируете менять кабели - выбирайте лотки с запасом по вместимости: оставьте 20–30% свободного объёма;
• Проверяйте наличие сертификатов соответствия - артикул cot01-0-080-100 от IEK имеет все необходимые документы для промышленного использования;
• При монтаже в местах с вибрацией - дополнительно фиксируйте отвод антивибрационными прокладками или кронштейнами.
