Разветвитель Т-образ. плавн. тип Г01 ESCA 80х100 IEK CRT01-0-080-100

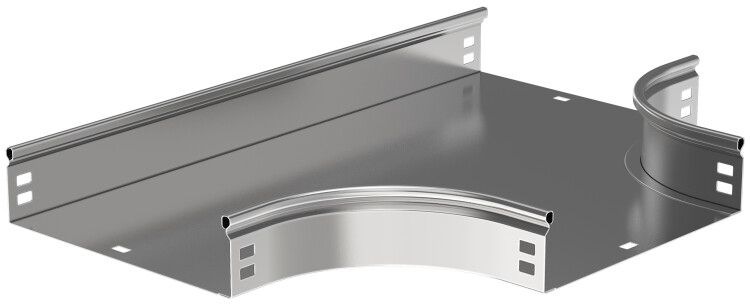

Разветвитель Т-образный плавный тип Г01 ESCA 80х100мм - это металлический элемент для создания безопасного и надёжного Т-образного ответвления в кабельной трассе. Произведён компанией IEK, артикул crt01-0-080-100, соответствует требованиям ГОСТ Р 52868-2007 и рассчитан на длительную работу в условиях промышленной среды.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 80х100мм используется для изменения направления кабельной трассы - он позволяет выполнить T-образное ответвление без резких углов, что снижает механическую нагрузку на провода. Применяется внутри помещений в системах распределения силовых и управляющих кабелей: например, в щитовых помещениях, на заводах, в логистических комплексах и объектах ЖКХ. Подходит для прокладки кабелей в кабельных каналах, лотках и других закрытых конструкциях.

Технические характеристики

• Форма: Т-образный тройник с плавным переходом
• Размеры: высота 80 мм, ширина 100 мм
• Материал: сталь с оцинкованным покрытием по методу Сендзимира
• Толщина стенки: 0,8 мм
• Цвет: светло-серый
• Диапазон рабочих температур: от –50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - умеренный и холодный климат, включая неотапливаемые помещения
• Степень защиты IP00 - изделие не имеет внешней защиты, предназначено для установки в защищённых зонах
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединительным разъёмом - обеспечивает фиксацию кабеля без дополнительных креплений
• Соответствие нормативу: ГОСТ Р 52868-2007

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 80х100мм совместим с кабельными каналами и лотками той же серии ESCA от IEK. Монтаж осуществляется путём вставки в существующую трассу; внутренний профиль позволяет свободно протянуть кабели через все три плеча. Соединительный разъём фиксирует кабель на месте, предотвращая его перемещение. Для герметизации и защиты требуется использовать крышки и заглушки отдельно - они в комплект не входят. Установка возможна как вертикально, так и горизонтально, согласно проектному решению.

Безопасность и стандарты

Производится в соответствии с ГОСТ Р 52868-2007, который регламентирует требования к кабельным и аксессуарам. Цинкование по методу Сендзимира гарантирует антикоррозийную стойкость даже при повышенной влажности. Отсутствие степени защиты IP означает, что устройство нельзя применять во влажных, запылённых или открытых местах - только в контролируемых помещениях.

Преимущества

• Плавная форма минимизирует перегибы кабелей, продлевая срок их службы
• Оцинкованная сталь устойчива к коррозии, особенно важна в помещениях с колебаниями влажности
• Интегрированный разъём исключает необходимость в дополнительных хомутиках или крепёже
• Поддерживает стандартизованные габариты серий ESCA - легко комбинируется с другими элементами системы
• Длительный срок службы (20 лет) снижает затраты на замены

Ограничения применения

• Не допускается использование вне помещений - степень защиты IP00 не защищает от воды, пыли и воздействия окружающей среды
• Запрещена установка в зонах с риском механических повреждений (например, рядом с движущимися механизмами)
• Требуется обязательная установка крышек и заглушек для сохранения целостности трассы - без них возможно попадание сторонних предметов
• Не рекомендуется для многожильных кабелей с жесткими оболочками - малый радиус изгиба требует гибких проводников

Примеры использования

• Обустройство ответвлений питания к станкам в цеху - основной кабель идёт по лотку, а к каждому оборудованию делается Т-образный выход
• Разводка сигнальных кабелей в автоматизированных системах управления
• Переход между секциями кабельного лотка в распределительном пункте
• Добавление новых точек подключения в уже смонтированную трассу без демонтажа

Практические советы

• Проверьте перед монтажом, чтобы внутренние размеры разветвителя соответствовали суммарному сечению всех прокладываемых кабелей - не перегружайте канал
• Используйте только оригинальные крышки и заглушки от IEK серии ESCA - другие модели могут не подходить по форме
• При работе в условиях частых температурных скачков (например, зимой в неотапливаемом ангаре) проверяйте состояние цинкового покрытия ежегодно
• Не используйте этот разветвитель там, где есть контакт с агрессивными химическими веществами - хотя цинк устойчив, он не выдерживает кислоты и щёлочи
• При необходимости модификации трассы - можно сочетать несколько таких разветвителей последовательно, но не более чем в двух уровнях подряд
